Phoenix Contact 2909575 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Sivo pravokotno električno modulno napravo s podrobnostmi o napetosti in signalih na sprednji strani, ki se uporablja za uravnavanje električne energije v industrijskih aplikacijah.

Slika je simbolična

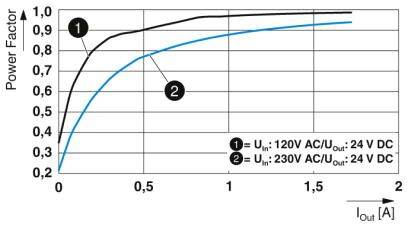

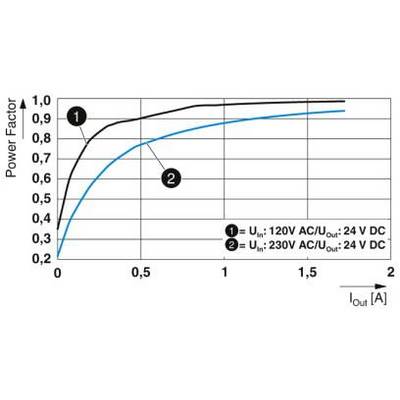

Diagram prikazuje faktor moči glede na izhodny tok. Dve krivulji, 120V AC in 230V AC, kažeta porast blizu 1 pri 2A.

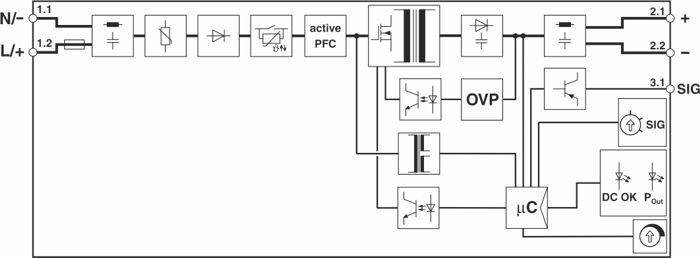

'Električna shema elektronske naprave s komponentami, kot so usmernik, aktivni PFC, OVP in mikrokrmilnik. Povezave do DC OK in SIG.'

Diagram prikazuje električne tokokroge: Vhod, Signalizacija, Izhod v ohišju. Vhod: '+' 'L', 'N', '-'. Izhod: 'O' '+' '-'. Puščice prikazujejo smer A od Vhoda do Signalizacije in Izhoda.

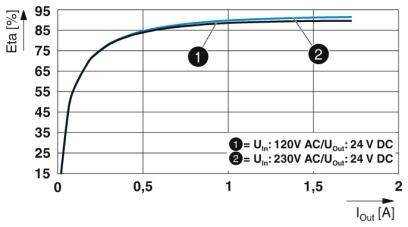

'Diagram prikazuje krivuljo učinkovitosti napajalnika pri različnih vhodnih in izhodnih napetostih. Učinkovitost narašča z višjim tokom.'

Slika naprave za montažo na DIN letev z dimenzijami 159 mm x 22,5 mm. Vsebuje priključke za signal, enosmerni (DC) in izmenični (AC) vhod.

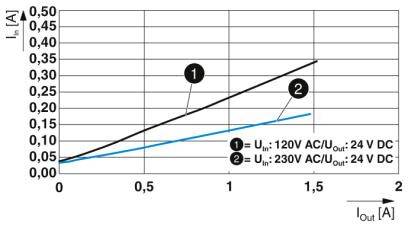

Diagram prikazuje tok v [A] glede na Iout [A]: 1) 120V AC/24V DC (naraščajoča linija), 2) 230V AC/24V DC (bolj strma linija).

1/7

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (71,99 € / Kos)

71,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Dielektrična trdnost: 300 V / AC 30 s
Dolžina traku: 10 mm
Trenutna poraba: 0,46 A (100 V / AC), 0,37 A (120 V / AC), 0,2 A (230 V / AC), 0,2 A (240 V / AC)
Nominalna poraba energije: 37 VA

Izvedba: montaža nosilne letve

Vrsta izdelka: napajanje za DIN-letev

Vhodna napetost (min.): 100 V/AC

Izhodna napetost: 24 V/DC

Vhodna napetost: 100 V / AC - 240 V/AC

Vhodni tok (maks.): 240 V/AC

Izhodni tok maks.: 1.3 A

Izhodni tok (maks.) - zaokrožen: 1.3 A

: 30 W

Faze: 1

Priključek: Push-In sponka

Mere: (D x Š x V) 90 x 22.5 x 106 mm

Teža: 0.188 kg

Izhodna napetost (maks.): 24 V/DC

Delovna temperatura (maks.): +70 °C

Čas delovanja (min.): +60 °C

Delovna temperatura min.: -25 °C

Proizv. št. delov: 2909575

Vsebina: 1 kos

MTBF: 1904000 h

Širina: 22.5 mm

Višina: 106 mm

Dolžina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Vrsta: QUINT4-PS/1AC/24DC/1.3/PT

Učinkovitost: 90.7 %

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Moč

Priključek

Vhodni tok (maks.)

Izhodna napetost

Izhodni tok (maks.) - zaokrožen

Vhodna napetost (min.)

Phoenix Contact 2904605 napajanje za DIN-letev 2.5 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140951

30 W

Push-In sponka

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 napajanje za DIN-letev 2.5 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140988

60 W

vijačni

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 napajanje za DIN-letev 1.25 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140996

60 W

vijačni

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 napajanje za DIN-letev 3.75 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141009

90 W

vijačni

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 napajanje za DIN-letev 15 A 180 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141010

180 W

vijačni

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141011

240 W

vijačni

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141025

30 W

vijačni

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 napajanje za DIN-letev 7.5 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141026

90 W

Push-In sponka

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 napajanje za DIN-letev 5 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141033

240 W

Push-In sponka

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 napajanje za DIN-letev 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141035

90 W

vijačni

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2140967 Phoenix Contact 2909575 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2140967 Phoenix Contact 2909575 napajanje za DIN-letev 1.3 A 30 W Vsebina, količina, vsebina količinskih enot na prodajno enoto

Opis

Začnite težke obremenitve z dinamičnim zagonom. Preventivno spremljanje funkcij poroča o kritičnih stanjih delovanja, preden se pojavijo napake. Prihranite prostor v krmilni omarici zahvaljujoč ozki in ravni zasnovi.
