Name: Phoenix Contact 2909577 napajanje za DIN-letev 24 V 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno e
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

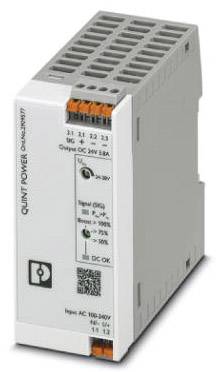

Industrijsko napajanje s sivim ohišjem, ime izdelka 'QUINT POWER', ki navaja vhodno napetost AC 100-240V in izhodno napetost DC 24V 1.3A.

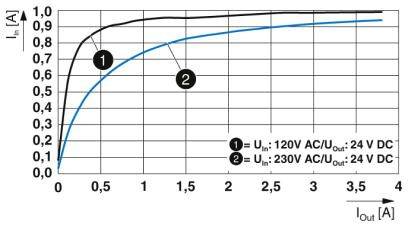

Diagram prikazuje električni tok na vhodu (I_in) v primerjavi z izhodnim tokom (I_out) za 120V AC in 230V AC pri 24V DC, z dvema krivuljama, označenima s številkama 1 in 2, ki kažeta naraščajoč trend.

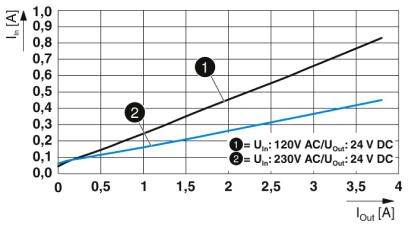

'Diagram: Poraba toka (I_in v A) ustreza izhodnemu toku (I_out v A) pri dveh napetostih. Linija 1: 120V AC/24V DC; Linija 2: 230V AC/24V DC.'

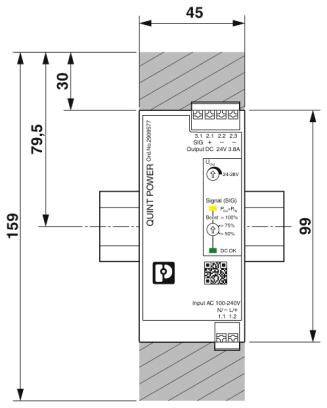

Električna naprava z oznako 'QUINT POWER', prikazana z dimenzijami. Vidne so signalne indikatorske luči ter podrobnosti glede vhodov in izhodov.

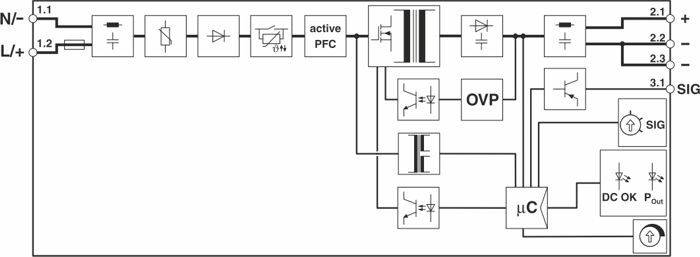

Električna shema električnega tokokroga z aktivno korekcijo faktorja moči (PFC), zaščito pred prenapetostjo (OVP) in mikrokrmilnikom (µC), prikazuje signal in enosmerne tokove.

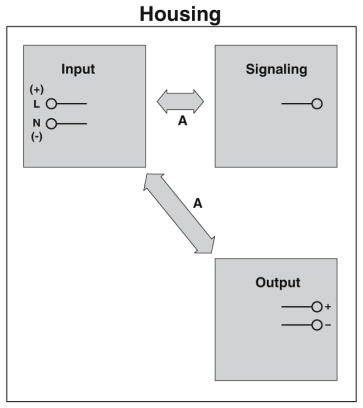

'Diagram tehniške škatle s tremi odseki: Vstop (Input), Obdelava signala (Signaling) in Izhod (Output), vse povezano s puščicami.'

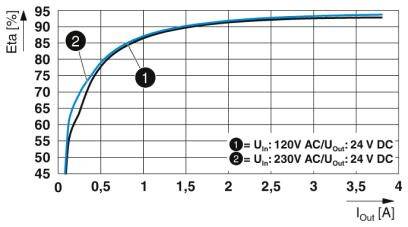

Diagram prikazuje krivulje izkoristnosti napajalnika. Linija 1: Vhod 120V AC, izhod 24V DC. Linija 2: Vhod 230V AC, izhod 24V DC. Izkoristnost narašča z tokom obremenitve.

1/7

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (149,99 € / Kos)

149,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Dielektrična trdnost: 300 V / AC 30 s
Dolžina traku: 10 mm
Trenutna poraba: 1 A (100 V / AC), 0,83 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Nominalna poraba energije: 104 VA

Izvedba: montaža nosilne letve

Vhodna napetost (nominalna): AC 100 V - 240 V; DC 140 V - 300 V

Vrsta izdelka: napajanje za DIN-letev

Vhodna napetost (min.): 100 V/AC

Izhodna napetost: 24 V/DC

Vhodna napetost: 100 V / AC - 240 V/AC

Vhodni tok (maks.): 240 V/AC

Izhodni tok maks.: 3.8 A

Izhodni tok (maks.) - zaokrožen: 3.8 A

: 90 W

Vrsta izhoda (napajanje): nastavljivi

Faze: 1

Izhodna napetost (nom.): 24 V

Priključek: Push-In sponka

Mere: (D x Š x V) 90 x 45 x 106 mm

Teža: 0.296 kg

Izhodna napetost (maks.): 24 V/DC

Izhodna napetost (min.): 24 V

Delovna temperatura (maks.): +70 °C

Čas delovanja (min.): +60 °C

Delovna temperatura min.: -25 °C

Proizv. št. delov: 2909577

Vsebina: 1 kos

MTBF: 1272000 h

Značilnosti napajalnika: nastavljiva izhodna napetost

Širina: 45 mm

Višina: 106 mm

Dolžina: 90 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Vrsta: QUINT4-PS/1AC/24DC/3.8/PT

Učinkovitost: 93.7 %

UKCA: da

Različice(Vse cene so z DDV)

Moč

Priključek

Vhodni tok (maks.)

Izhodna napetost (nom.)

Izhodna napetost

Vrsta izhoda (napajanje)

Vhodna napetost (nominalna)

Izhodni tok (maks.) - zaokrožen

Vhodna napetost (min.)

Phoenix Contact 2320911 napajanje za DIN-letev 24 V 10 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2209722

Dostava sre.,28.10.

Conrad Electronic

240 W

vtični vijačni priključek

264 V/AC

24 V

24 V/DC

nastavljivi

100-240 V/AC

10 A

85 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

449,00 €^*

Phoenix Contact 2902646 napajanje za DIN-letev 10 A 50 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225461

Dostava sre.,28.10.

Conrad Electronic

50 W

vijačni

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

209,99 €^*

Phoenix Contact 2902994 napajanje za DIN-letev Poraba (stanje pripravljenosti) 0.3 W 24 V 3.75 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225477

Dostava sre.,28.10.

Conrad Electronic

90 W

vijačni

264 V/AC

24 V

24 V/DC

nespremenljiva napetost

100-240 V/AC

3.75 A

85 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

95,99 €^*

Phoenix Contact 2902995 napajanje za DIN-letev Poraba (stanje pripravljenosti) 0.3 W 48 V 1.25 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2140996

Dostava sre.,28.10.

Conrad Electronic

60 W

vijačni

264 V/AC

48 V

48 V/DC

nespremenljiva napetost

100-240 V/AC

1.25 A

85 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

71,99 €^*

Phoenix Contact 2903002 napajanje za DIN-letev Poraba (stanje pripravljenosti) 0.3 W 15 V 6.67 A 100 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2141057

Dostava sre.,28.10.

Conrad Electronic

100 W

vijačni

264 V/AC

15 V

15 V/DC

nespremenljiva napetost

100-240 V/AC

6.67 A

85 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Phoenix Contact 2903144 napajanje za DIN-letev 24 V 5 A 120 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225478

Dostava sre.,28.10.

Conrad Electronic

120 W

Push-In sponka

240 V/AC

24 V

24 V/DC

nastavljivi

100-240 V/AC

5 A

100 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

189,99 €^*

Phoenix Contact 2903145 napajanje za DIN-letev 24 V 10 A 240 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225479

Dostava sre.,28.10.

Conrad Electronic

240 W

Push-In sponka

240 V/AC

24 V

24 V/DC

nastavljivi

100-240 V/AC

10 A

100 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

295,00 €^*

Phoenix Contact 2903147 napajanje za DIN-letev 24 V 3 A 72 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225480

Dostava sre.,28.10.

Conrad Electronic

72 W

Push-In sponka

240 V/AC

24 V

24 V/DC

nastavljivi

100-240 V/AC

3 A

100 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

83,99 €^*

Phoenix Contact 2903156 napajanje za DIN-letev 40 A 960 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225481

Dostava sre.,28.10.

Conrad Electronic

960 W

Push-In sponka

500 V/AC

24 V/DC

nastavljivi

400 - 500 V/AC

40 A

400 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

489,00 €^*

Phoenix Contact 2903157 napajanje za DIN-letev 12 V 5 A 60 W Vsebina, količina, vsebina količinskih enot na prodajno enoto 1 kos

Št. izdelka:2225482

Dostava sre.,28.10.

Conrad Electronic

60 W

Push-In sponka

240 V/AC

12 V

12 V/DC

nastavljivi

100-240 V/AC

5 A

100 V/AC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141030 Phoenix Contact 2909577 napajanje za DIN-letev 24 V 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno e

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141030 Phoenix Contact 2909577 napajanje za DIN-letev 24 V 3.8 A 90 W Vsebina, količina, vsebina količinskih enot na prodajno e

Opis

Začnite težke obremenitve z dinamičnim zagonom. Preventivno spremljanje funkcij poroča o kritičnih stanjih delovanja, preden se pojavijo napake. Prihranite prostor v krmilni omarici zahvaljujoč ozki in ravni zasnovi.
