Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaščitno stikalo 1 zapiralo 1 kos

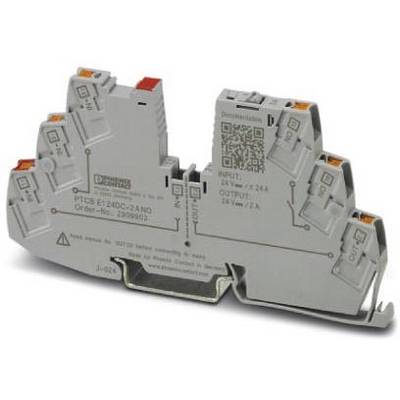

Siva, modularno zasnovana električna komponenta z več priključki in natisnjenimi tehničnimi specifikacijami.

Slika je simbolična

'Elektronska naprava z več priključki, na katero so priključeni barvni kabli, pred nevtralno ozadjem.'

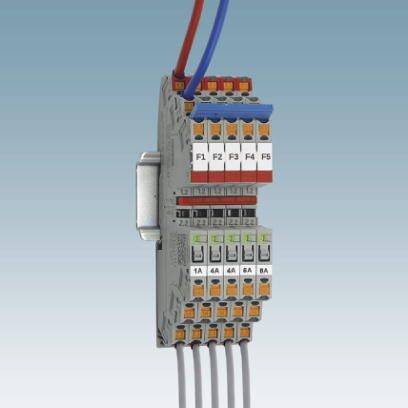

Večpolna sponka z večbarvnimi kabli, označenimi stikali od 'F1' do 'F6' in varovalkami. Povezuje električne tokokroge v elektronskih sistemih.

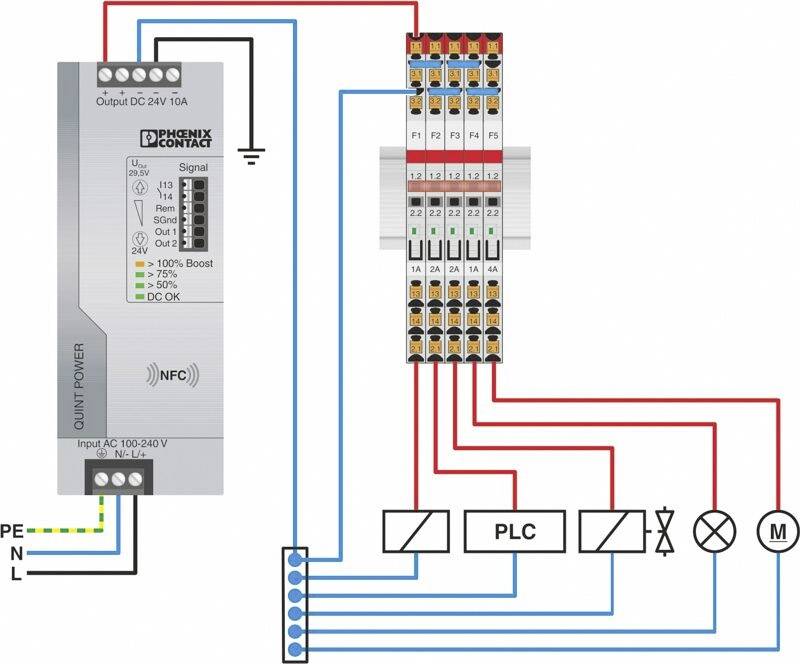

Diagram električnega načrta s sistemom napajanja in krmilnikom PLC. Oznake prikazujejo povezave in električne tokove.

Navpična vrsta električnih varovalnih stikal, označenih z '1.1', '1.2', '2.1', '2.2' in 'F1'; zelena LED lučka sveti.

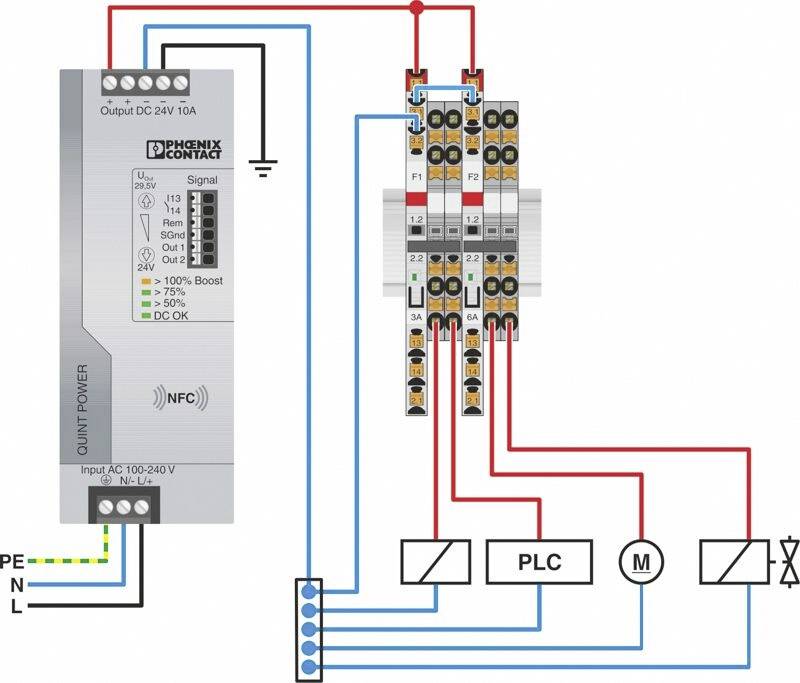

Električna shema za električni sistem z napajalnim virom, zaščitnim stikalom in krmiljenjem. Prikazuje ožičenje in povezavo s PLC-jem in motorjem.

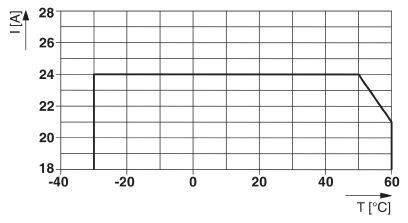

Diagram prikazuje električni tok (I v amperih) glede na temperaturo (T v stopinjah Celzija); od -40°C do 25°C konstanten pri 24A, nato strmo pade pri 60°C.

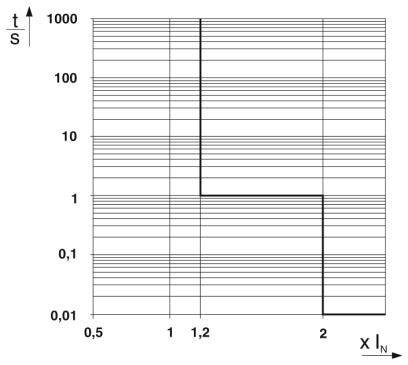

Diagram prikazuje dvoosni koordinatni sistem z logaritemskima skalama. 't/S' je na y-osi, 'X/N' pa na x-osi. Linije tvorijo stopničasto obliko.

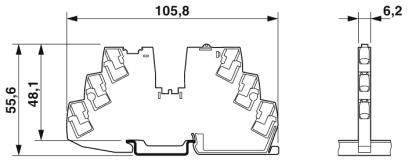

Tehnična risba električne priključne sponke z merami: širina 105,8 mm, višina 55,6 mm, globina 6,2 mm.

1/9

Slika je simbolična

Vrsta izdelka

zaščitno stikalo

Izvedba

Elektronski odklopnik naprave

Priključek

Push-In sponka

Kontakt

1 zapiralo

Barva

prometno siva

Podatkovni list izdelka (PDF)

Dostava pon, 19.10.

Število

kos - zaloga Nemčija

Skupaj (42,99 € / Kos)

42,99 €

z DDV

Samo 4,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V-0
Vrsta pritrditve: montažna tirnica: 35 mm
Število polov: 1
Zaščitni razred: III
Izvedba: enodelni montažni tirni modul
Vrsta varovalke: elektronska
Nazivna impulzna napetost: 0,5 kV
Delovna napetost: 18 V DC ... 30 V/DC
Nazivna napetost: 24 V DC
Nazivni tok IN: 24 A DC (skupni vhodni tok)
Napačno varen element: 4 A DC
Izkoristek > 99 %
Tihi tok I0: tip 12 mA
Izguba energije: običajno 0,3 W (v prostem teku)
Čakalni čas po izklopu kanala: 5 s (v primeru preobremenitve / kratkega stika)
Zniževanje temperature: 21 A (skupni tok pri 60 ° C)
Vrsta izdaje: E (elektronsko)
Predhodna varovalka je potrebna: ni potreben, integriran varnostni element
Dielektrična trdnost: max. 35 V DC (obremenitveno vezje)
Padec napetosti: 0,06 V (pri 2 A)
Izklopni čas obremenitvenega vezja: ≤ 10 ms (v primeru kratkega stika>2,0 x IN)
Prerez prevodnika je tog: 0,2 mm² ... 4 mm²
Presek prevodnika AWG: 24 ... 14
Prerez prevodnika gibljiv m. Ferrule m. Plastični tulec: 0,2 mm² ... 2,5 mm²
Prerez prevodnika gibljiv m. Končni tulec brez plastičnega tulca: 0,2 mm² ... 2,5 mm²
Obratovalna napetost DC: 0 V DC ... 30 V/DC
Obratovalni tok DC: 100 mA DC

Vrsta izdelka: zaščitno stikalo

Izvedba: Elektronski odklopnik naprave

Priključek: Push-In sponka

Kontakt: 1 zapiralo

Barva: prometno siva

Min. temperatura: +60 °C

Maks. temperatura: -30 °C

: IP20

Dolžina: 55.6 mm

Širina: 6.2 mm

Višina: 105.8 mm

Vsebina: 1 kos

Vrsta: PTCB E1 24DC/2A NO

Mere: (D x Š x V) 55.6 x 6.2 x 105.8 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaščitno stikalo 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO zaščitno stikalo 1 zapiralo 1 kos

Opis

Programi so enostavni za nastavitev, saj jih je mogoče povezati do celotnega obsega terminalskih blokov CLIPLINE. Sestavite individualno za ustrezno zaščito, natančno glede na vaše zahteve.

Besedilo je strojno prevedeno.
