Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO zaščitno stikalo 1 zapiralo 1 kos

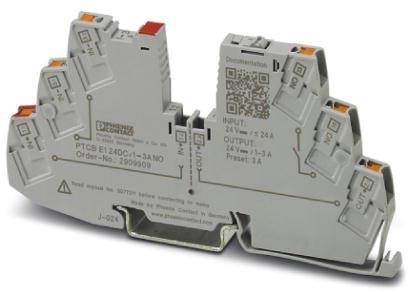

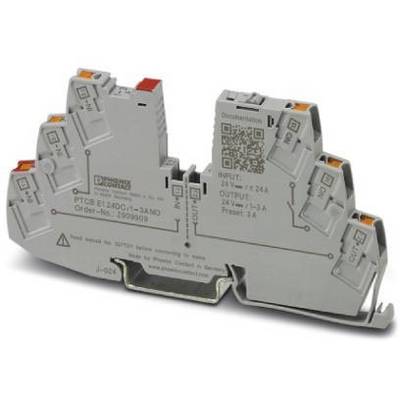

Elektronski sestavni del, verjetno naprava za zaščito pred prenapetostjo, z oznakami in priključki za vhode in izhode.

Slika je simbolična

Elektronski modul z več vrati in kabelskimi priključki, postavljeni navpično, prikazuje barvno kodirane kable za preprosto povezovanje.

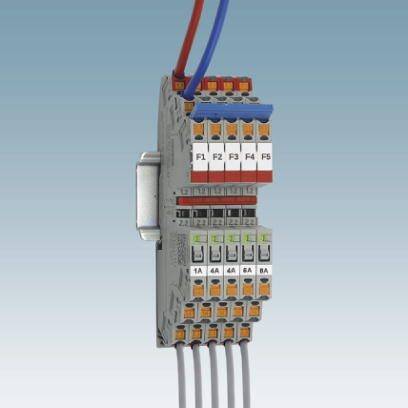

Modularen električni razdelilni sistem: več tokokrogov, povezanih s kabli, zgoraj označenih rdeče/modro, spodaj sivo.

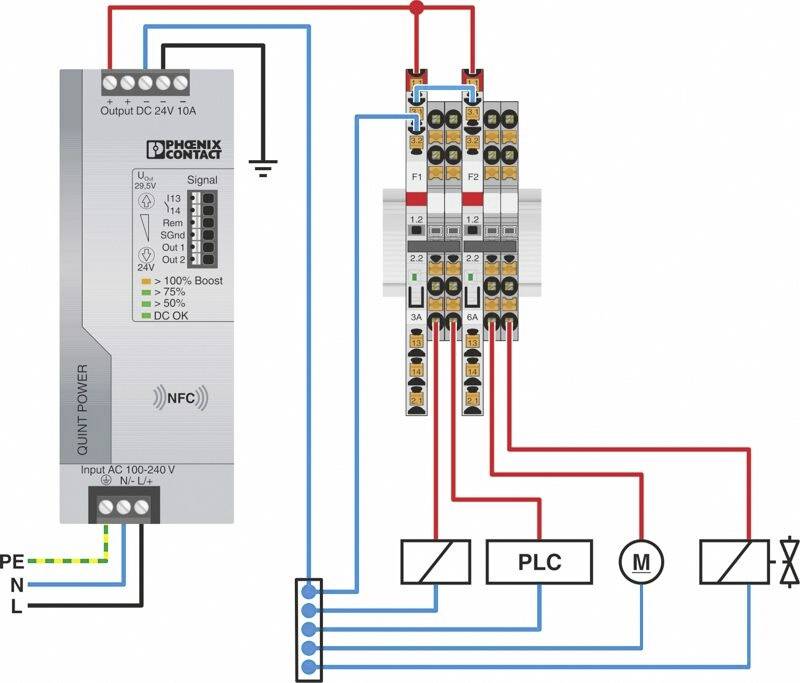

'Shema napajanja: Prikazuje električno povezavo med enotko enosmernega izhoda, priključno letvijo, krmilnikom PLC in motorjem.'

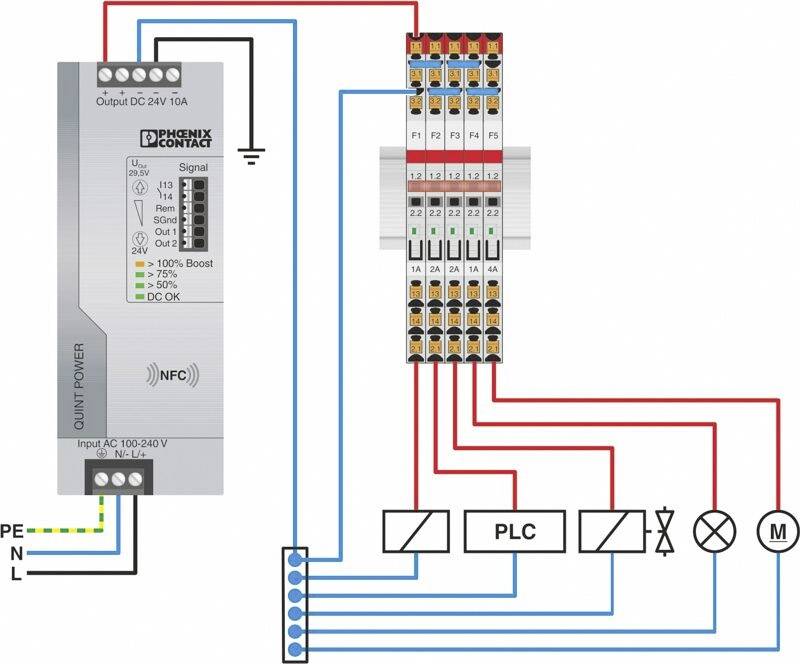

Shematski načrt: Enota napajalnika na levi strani z enosmernim izhodom 24V, 10A, povezana z več priključki, varovalkami in krmilnikom PLC. Kabli vodijo do priključka za M.

Digitalni prikaz s številkama 10 in 21 v oranžnih poljih ter številkama 1.2 in 2.2 v črni barvi. Ena zelena in dve rdeči oznaki.

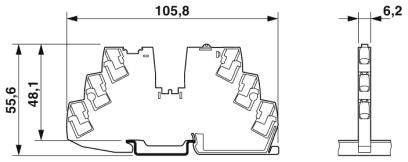

Tehnična risba sestavnega dela z merami: širina 105,8 mm, višina 55,6 mm, globina 6,2 mm. Profil prikazuje kompleksno obliko.

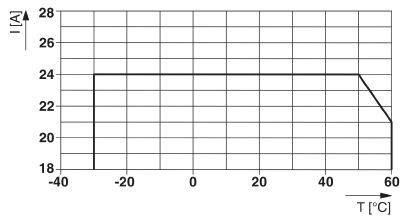

Diagram prikazuje tok (I [A]) glede na temperaturo (T [°C]). Tok ostaja konstanten 24 A med temperaturama -20°C in 50°C, nato pade pri 60°C.

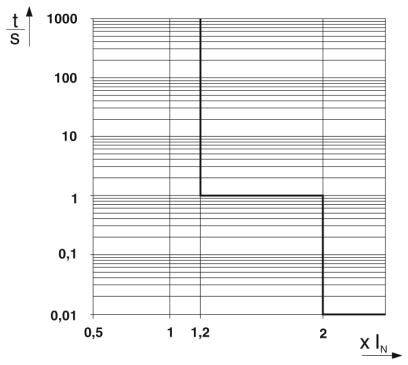

Logaritemski diagram prikazuje krivuljo toka in časa z osema 't/S' in 'X/In'. Navpične črte pri '1,2' in '2' poudarjata vrednosti.

1/9

Slika je simbolična

Vrsta izdelka

zaščitno stikalo

Izvedba

Elektronski odklopnik naprave

Priključek

Push-In sponka

Kontakt

1 zapiralo

Barva

prometno siva

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

4 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (45,99 € / Kos)

45,99 €

z DDV

Samo 4,50 €

Na voljo samo 4 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V-0
Vrsta pritrditve: montažna tirnica: 35 mm
Število polov: 1
Zaščitni razred: III
Izvedba: enodelni montažni tirni modul
Vrsta varovalke: elektronska
Nazivna impulzna napetost: 0,5 kV
Delovna napetost: 18 V DC ... 27,5 V DC
Nazivna napetost: 24 V DC
Nazivni tok IN: 24 A DC (skupni vhodni tok)
Napačno varen element: 4 A DC
Izkoristek > 99 %
Tihi tok I0: tip 12 mA
Izguba energije: običajno 0,3 W (v prostem teku)
Čakalni čas po izklopu kanala: 5 s (v primeru preobremenitve / kratkega stika)
Zniževanje temperature: 21 A (skupni tok pri 60 ° C)
Vrsta izdaje: E (elektronsko)
Predhodna varovalka je potrebna: ni potreben, integriran varnostni element
Dielektrična trdnost: max. 35 V DC (obremenitveno vezje)
Padec napetosti: 0,06 V (pri 2 A)
Izklopni čas obremenitvenega vezja: ≤ 10 ms (v primeru kratkega stika>2,0 x IN)
Prerez prevodnika je tog: 0,2 mm² ... 4 mm²
Presek prevodnika AWG: 24 ... 14
Prerez prevodnika gibljiv m. Ferrule m. Plastični tulec: 0,2 mm² ... 2,5 mm²
Prerez prevodnika gibljiv m. Končni tulec brez plastičnega tulca: 0,2 mm² ... 2,5 mm²
Obratovalna napetost DC: 0 V DC ... 30 V/DC
Obratovalni tok DC: 100 mA DC

Vrsta izdelka: zaščitno stikalo

Izvedba: Elektronski odklopnik naprave

Priključek: Push-In sponka

Kontakt: 1 zapiralo

Barva: prometno siva

Min. temperatura: +60 °C

Maks. temperatura: -30 °C

: IP20

Dolžina: 55.6 mm

Širina: 6.2 mm

Višina: 105.8 mm

Vsebina: 1 kos

Vrsta: PTCB E1 24DC/1-3A NO

Mere: (D x Š x V) 55.6 x 6.2 x 105.8 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO zaščitno stikalo 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225786 Phoenix Contact 2909909 PTCB E1 24DC/1-3A NO zaščitno stikalo 1 zapiralo 1 kos

Opis

Programi so enostavni za nastavitev, saj jih je mogoče povezati do celotnega obsega terminalskih blokov CLIPLINE. Sestavite individualno za ustrezno zaščito, natančno glede na vaše zahteve.

Besedilo je strojno prevedeno.
