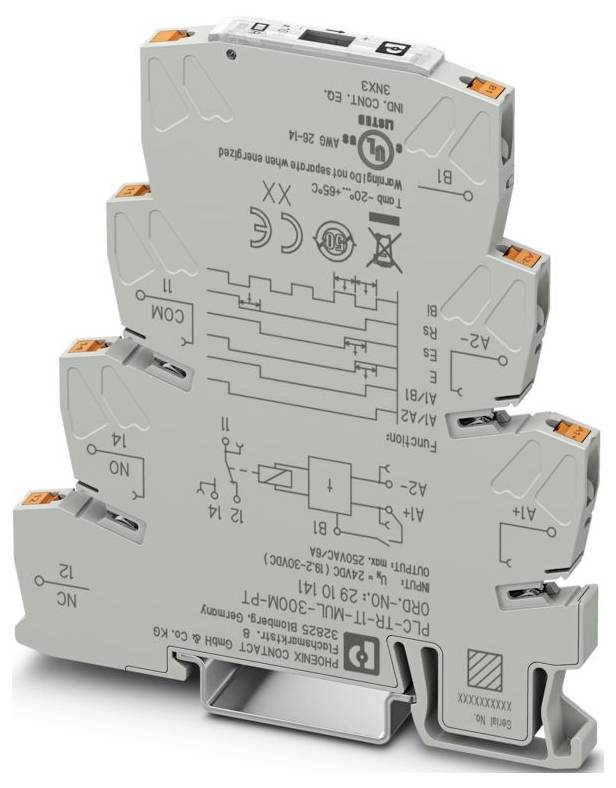

Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 0.1 s - 300 min 1
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
časovni rele
Izvedba
večfunkcijski
Funkcije
nastavljiv čas zakasnitve
Delovna napetost
24 V/DC
Podatkovni list izdelka (PDF)
798 kos - zaloga Nemčija
Število
Skupaj (87,99 € / Kos)
93,99 €
-6 %
87,99 €
z DDV
Vključena je 14-dnevna politika vračila
Phoenix Contact PLC-TR-1T-MUL-300M-PT časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 0.1 s - 300 min 1 menjalo Piece
Tehnične specifikacije
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- širina 6,2 mm
- Višina: 80 mm
- Globina: 86 mm
- Barva: siva (RAL 7042)
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -20 °C ... 65 ℃
- Temperatura okolice (skladiščenje/transport): -25 °C ... maks. 80 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: IEC 61812-1; IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 15% ... 85 %
- Oznaka priključka: Potencialno napetost, priključki A1-B1
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- Označevanje: UL/C-UL Listed UL 508
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Način delovanja: 100 % ED
- CE: CE
- Vhodna napetost: 24 V DC (19,2 V DC ... 30 V enosmernega toka)
- Nazivna poraba energije: 0,45 W (pri 24 V DC)
- Navodila za montažo: na standardno letev NS 35 v skladu z EN 60715
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Interferenčno sevanje: Interferenčno sevanje
- Odpornost: EN 61000-6-2
- Največja preklopna napetost: 250 V AC
- Indikator stanja: zelena LED (NAPAJANJE); rumena LED (rele aktiven)
- Konfiguracija kontaktov: 1 brezpotencialni preklopni kontakt
- Nazivna izolacijska napetost: 300 V AC
- Nazivna impulzna napetost: 6 kV
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 2 x 10⁷ preklopnih ciklov
- Največja izklopna zmogljivost (uporna obremenitev): 1500 VA (6 A/250 V AC)
- Električna življenjska doba: 2 x 10⁵ preklopnih ciklov
- Izhodna varovalka: 6,3 A (hitrodelujoča)
- Čas ponovnega zagona: 50 ms
- Ponovljivost: ≤ 0,5 % (od vrednosti polne skale)
- Vrsta izolacijskega materiala ohišja: poliamid PA, samougasljiv
- Območje nastavitve časa: 0,1 s ... 300 min (4 časovna končna območja)
- Natančnost nastavitve: ≤ 2,5 % (od polne vrednosti skale)
- Davki: Davki
- Dolžina krmilnega impulza: ≥ 50 ms
- Vrsta embalaže
Piece
- Vrsta izdelka
časovni rele
- Vrsta
PLC-TR-1T-MUL-300M-PT
- Izvedba
večfunkcijski
- Priključek
Push-In vzmetni priključek
- Funkcije
nastavljiv čas zakasnitve
- Delovna napetost
24 V/DC
- Min. obratovalna napetost
19.2 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
19.2 - 30 V/DC
- Kontakt
1 menjalo
- Preklopna napetost (maks.)
250 V/AC
- Maks. preklopna moč
1500 VA
- Časovni razpon (min.)
0.1 s
- Časovni okvir (maks.)
300 min
- Min. temperatura
-20 °C
- Maks. temperatura
65 °C
IP20
- Širina
6.2 mm
- Višina
80 mm
- Globina
86 mm
- Mere
(Š x V x G) 6.2 x 80 x 86 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 0.1 s - 300 min 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580315 Phoenix Contact 2910141 PLC-TR-1T-MUL-300M-PT časovni rele večfunkcijski 24 V/DC 1 kos Časovni razpon: 0.1 s - 300 min 1
Opis
Večfunkcijski časovni rele v posebej tanki izvedbi s 4 funkcijami, nastavljivim časovnim območjem (od 0,1 s do 300 min), 1 preklopnim kontaktom, vtičnim priključkom
