Phoenix Contact 3273388 črna 8 kos

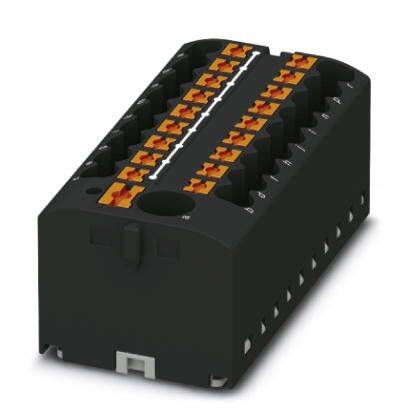

Črni električni priključni modul z več vrstami sponk. Oranžne ročice olajšujejo povezovanje kablov.

Slika je simbolična

Električni priključek s tremi barvno različnimi moduli za preprosto povezovanje vodnikov na steni.

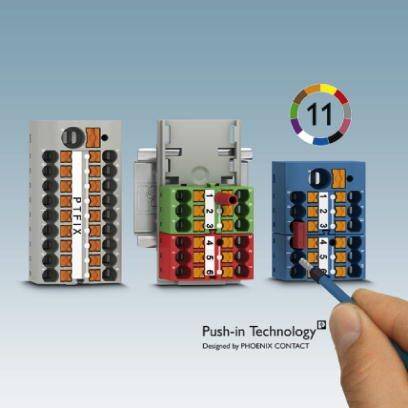

Tri priključne sponke v različnih barvah s številčno oznako. Svinčnik kaže na modro sponko. Besedilo spodaj: 'Push-in tehnologija'.

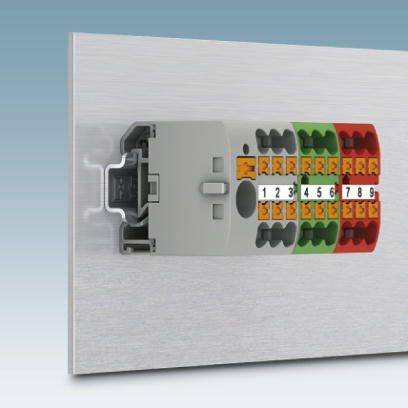

Priključni blok za kabelske povezave; oštevilčeni in barvno kodirani priključki za enostavno namestitev.

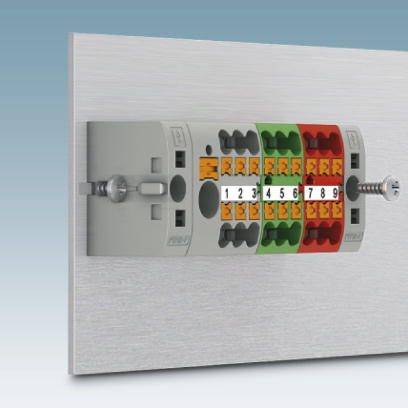

Priključne letve s številčenimi priključki, barvno označene v rdeči, zeleni in sivi barvi, nameščene na kovinski plošči v razdelilni omarici.

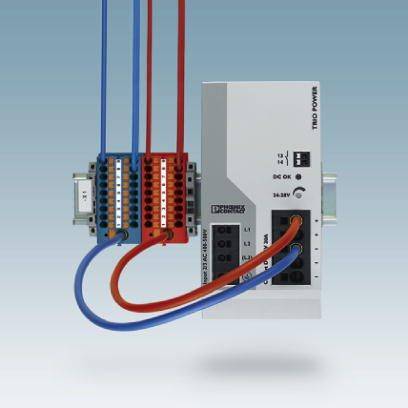

Napajalni del s povezovalnim blokom, na katerem so priključeni večbarvni kabli. Ozadje je enobarvno modro.

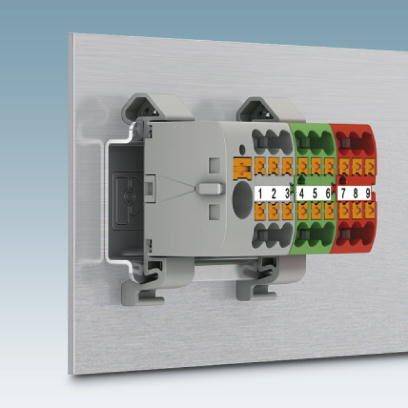

Modularen električni priključek z devetbarvno kodo, oštevilčen od 1 do 9, nameščen na kovinski plošči.

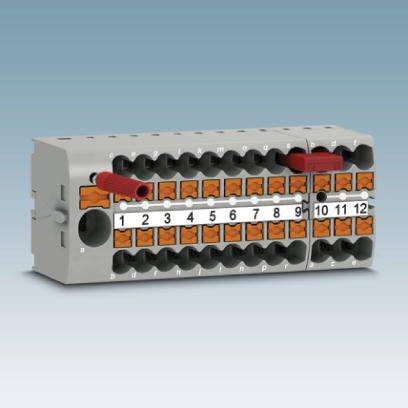

Navojni razdelilni blok z dvanajstimi oštevilčenimi priključki, dva rdeča kabla priključena na priključkih 3 in 8.

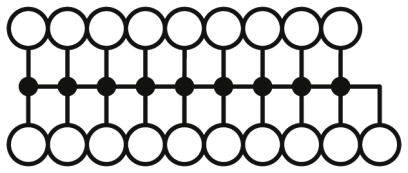

Diagram prikazuje vrsto medsebojno povezanih krogov, ki predstavljajo shematski načrt ali vzorec.

1/9

Slika je simbolična

Barva

črna

AWG (maks.)

Dolžina ogolitve

8 mm

Dolžina odstranjene izolacije (maks.)

10 mm

Mere

(D x Š) 28.6 mm x 56.5 mm

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

2 Set (i) - zaloga Nemčija

Število (velikost pakiranja 8 kos)

Set (i) - zaloga Nemčija

Skupaj (9,00 € / Kos)

71,99 €

z DDV

Na voljo samo 2 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Razred vnetljivosti po UL 94: V0
širina 56,5 mm
Število nadstropij: 1
Število priključkov: 19
Potencial: 1
Izolacijski material: PA
Nazivna impulzna napetost: 6 kV
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III
Izolacijska skupina: I
Največja izguba energije v nominalnih pogojih: 1,31 W (vrednost se nanaša na blok priključka in se pomnoži, odvisno od dodelitve povezave)
Največji tok: 32 A (s premerom prevodnika 4 mm²)
Odprta stranska stena: Ne.
Priključek: dovodna tla
Skupni največji tok: 57 A (s prerezom prevodnika 10 mm²)

Barva: črna

AWG (maks.): 12

Dolžina ogolitve: 8 mm

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š) 28.6 mm x 56.5 mm

Priključek: Push-In sponka

Proizv. št. delov: 3273388

Vsebina: 8 kos

Nazivna napetost: 450 V

Nazivni tok: 24 A

Nazivni tok - zaokrožen: 24 A

Širina: 56.5 mm

Dolžina: 28.6 mm

Vrsta: PTFIX 6/18X2,5 BK

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 4 mm²

Fleksibilen prerez (min.): 0.14 mm²

Togi prerez (min.): 0.14 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2226055 Phoenix Contact 3273388 črna 8 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2226055 Phoenix Contact 3273388 črna 8 kos

Opis

Do 80% časovna prednost zahvaljujoč že pripravljenim blokom brez ročnega premostitve. Priključitev vodnikov, ki prihrani čas, zahvaljujoč tehnologiji neposrednih vtičnikov brez orodja. Jasno ožičenje zahvaljujoč enajstim različicam barv. Prilagodljiva uporaba z montažo na tirnico, direktno namestitvijo ali lepljenjem. Zaradi prečnega vgradnje prihranite do 50% prostora na montažni tirnici.

Besedilo je strojno prevedeno.
