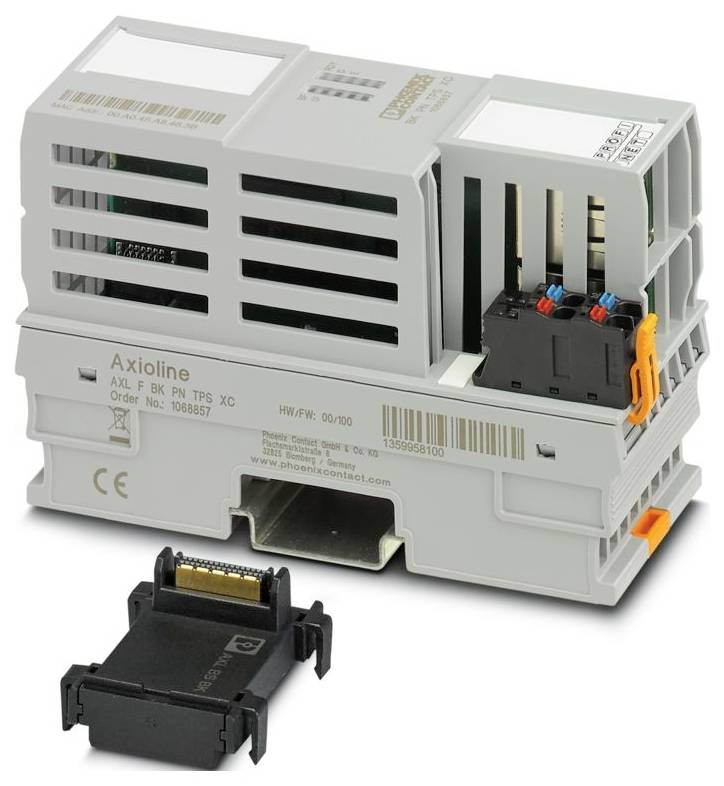

Phoenix Contact AXL F BK PN TPS XC 1068857 Bus spojka 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (669,00 € / Kos)
669,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 45 mm
- Višina 126,93 mm
- Globina: 75 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 °C (standardno, UL-odobrene aplikacije, uporaba v nevarnih območjih cone 2); -40 °C ... 70 °C (Podaljšano, glejte poglavje »Uspešno preizkušeno: Uporaba v ekstremnih okoljskih pogojih« v podatkovnem listu.)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka konektorja: Axioline F-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- ATEX: ATEX
- IECEx: IECEx
- Hitrost prenosa: 100 Mbps
- Označevanje: Razred I, cona 2, AEx ec IIC T4; Razred I, oddelek 2, skupine A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 6,55 W
- Trajanje testiranja: 21 dni
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 1
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Obseg dobave: vključno z modulom vtičnice vodila in F-vtičem Axioline
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Potrdilo: , 2021122309114456
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 690 mA (2,0 A pri UBus, UL = 24 V)
- Priključek vodnika: Priključek vodnika
- Temperatura: 25 °C ±1 K
- Zaščitno vezje: Zaščita pred prenapetostjo | elektronska; Zaščita pred obratno polarnostjo | elektronska
- UKEX: UKEX
- Podprti protokoli: PROFINET; TFTP; PTCP; LLDP; SNMP; MRP; DCP; DDI; BootP (BootP samo za izvajanje posodobitev vdelane programske opreme)
- Fizika prenosa: Ethernet v zasukanem paru RJ45
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
- Specifikacija: Različica 2.3
- ID naprave: 1000hex
- ID prodajalca: 00B0hex
- Posebne lastnosti: Različica za ekstremne pogoje
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
- Funkcija naprave: naprava PROFINET
- PROFINET: PROFINET
- Razred skladnosti: Razred skladnosti C
- UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
- Meje sistema: Meje sistema
- Število podprtih udeležencev: največ 63 (na postajo)
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Število udeležencev lokalnega avtobusnega prometa, ki se lahko povežejo: največ 63
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Axioline F-priključek: Axioline F-priključek
- Testiranje (strupen plin): Testiranje (strupen plin)
- Preskusni standard: ISA-71.04-2013 G3 Skupina A za težke pogoje; IEC 60068-2-60:2015 Metoda 4
- Relativna vlažnost: 75 % ± 3 %
- Volumska koncentracija H2S (vodikovega sulfida): 50 ppb
- Volumska koncentracija NO2 (dušikovega dioksida): 1250 ppb
- Volumska koncentracija Cl2 (klora): 10 ppb
- Volumska koncentracija SO2 (žveplovega dioksida): 300 ppb
- Napajanje: največ 2 A
- Preskusna napetost: 24 V logična napajalna napetost (UL) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Storitev: Storitev
- Potenciali: Vhod logične napetosti UL (iz UL se generira napajanje lokalnega vodila Axioline F UBus): Potenciali: Vhod logične napetosti UL (iz UL se generira napajanje lokalnega vodila Axioline F UBus)
- Preskusna napetost: vmesnik PROFINET 1 / vmesnik PROFINET 2: 1500 V AC, 50 Hz, 1 min
- Preskusna napetost: Vmesnik PROFINET 1 / 24 V Napajalna napetost logike (UL): 1500 V AC, 50 Hz, 1 min
- Preskusna napetost: vmesnik PROFINET 1 / Funkcionalna ozemljitev: 1500 V AC, 50 Hz, 1 min
- Preskusna napetost: Vmesnik PROFINET 2 / 24 V Napajalna napetost logike (UL): 1500 V AC, 50 Hz, 1 min
- Preskusna napetost: vmesnik PROFINET 2 / Funkcionalna ozemljitev: 1500 V AC, 50 Hz, 1 min
- Vrsta izdelka
Bus spojka
- Vrsta
AXL F BK PN TPS XC
- Priklopne Inline sponke
63
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.93 mm
- Dolžina
75 mm
- Širina
45 mm
IP20
- Mere
(D x Š x V) 75 x 45 x 126.93 mm
- Priključna tehnika
Push-in priključek
- Priključitev
Push-in priključek
- Maks. poraba toka
690 mA
- Proizv. št. delov
1068857
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Napetost logike U
24 V/DC
- Globina
74.25 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Bus spojka 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562566 Phoenix Contact AXL F BK PN TPS XC 1068857 Bus spojka 24 V/DC, 5 V/DC
Opis
Axioline F, sklopnik vodila, PROFINET, vtičnica RJ45, različica za ekstremne pogoje, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in vtičem Axioline F
