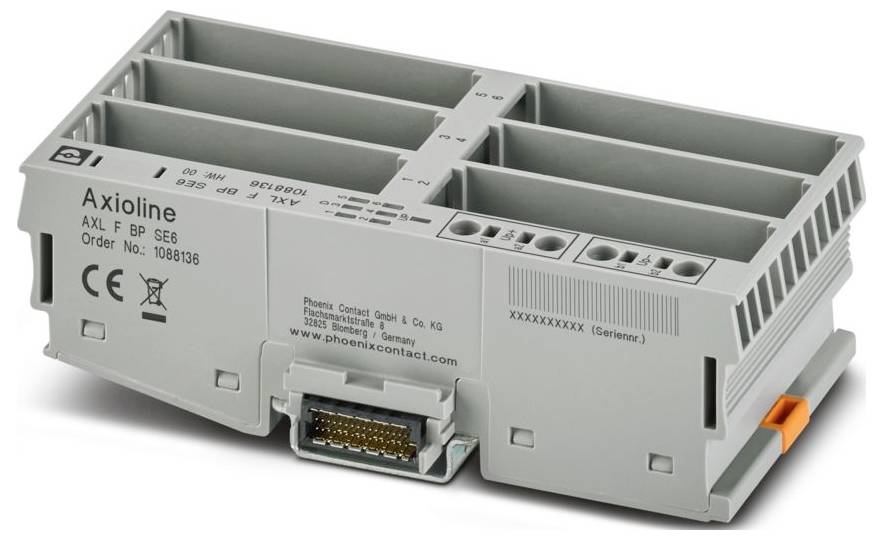

Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,5 mm² ... 2,5 mm²
- Presek togega vodnika: 0,5 mm² ... 2,5 mm²
- Presek vodnika AWG: 20 ... 14
- Širina: 55 mm
- Višina 122,4 mm
- Globina: 36,9 mm
- Celotna širina modula: 55 mm
- Celotna višina modula: 124,6 mm
- Celotna globina modula: 76,1 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Opomba: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka priključka: Napajanje perifernega napajanja (UP)
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: Stenska montaža na vodoravno ali navpično nosilno letev
- Hitrost prenosa: 100 Mbps
- Največja izguba moči pri nominalnih pogojih: 0,85 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 6
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: min. 1,5 mA (brez priključenih pametnih elementov, pri nazivni napetosti)
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Zaščita pred prenapetostjo | Dušilna dioda
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
- Posebnosti: 6 mest za pametne elemente Axioline
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 24 V enosmerne napetosti
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Vmesnik pametnih elementov: Vmesnik pametnih elementov
- Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
- Potencial: Dovod perifernega napajanja (UP): Potencial: Dovod perifernega napajanja (UP)
- Dovod perifernega napajanja (UP): Dovod perifernega napajanja (UP)
- Vrsta izdelka
Nosilec modula
- Min. obratovalna napetost
19.2 V/DC
- Obratovalna napetost
19.2 V/DC (min)
- Delovna napetost
5 V/DC
3.3 V/DC
24 V/DC
- Višina
122.4 mm
- Dolžina
36.9 mm
- Širina
55 mm
IP20
- Mere
(D x Š x V) 36.9 x 55 x 122.4 mm
- Proizv. št. delov
1088136
- Vrsta
AXL F BP SE6
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563463 Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563463 Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC
Opis
Axioline F, zadnja plošča, 6 rež za Axioline Smart Elements, hitrost prenosa lokalnega vodila: 100 Mbit/s, razred zaščite: IP20
