Name: Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC
Brand: Phoenix Contact
SKU: 3563463
Availability: BackOrder

Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline F
Zasnova: blokovno modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,5 mm² ... 2,5 mm²
Presek togega vodnika: 0,5 mm² ... 2,5 mm²
Presek vodnika AWG: 20 ... 14
Širina: 55 mm
Višina 122,4 mm
Globina: 36,9 mm
Celotna širina modula: 55 mm
Celotna višina modula: 124,6 mm
Celotna globina modula: 76,1 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Opomba: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka priključka: Napajanje perifernega napajanja (UP)
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: Stenska montaža na vodoravno ali navpično nosilno letev
Hitrost prenosa: 100 Mbps
Največja izguba moči pri nominalnih pogojih: 0,85 W
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 6
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: min. 1,5 mA (brez priključenih pametnih elementov, pri nazivni napetosti)
Priključek vodnika: Priključek vodnika
Zaščitno vezje: Zaščita pred prenapetostjo | Dušilna dioda
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
Posebnosti: 6 mest za pametne elemente Axioline
Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Napajalna napetost: 24 V enosmerne napetosti
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Vmesnik pametnih elementov: Vmesnik pametnih elementov
Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
Potencial: Dovod perifernega napajanja (UP): Potencial: Dovod perifernega napajanja (UP)
Dovod perifernega napajanja (UP): Dovod perifernega napajanja (UP)

Vrsta izdelka: Nosilec modula

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 V/DC (min)

Delovna napetost: 5 V/DC
3.3 V/DC
24 V/DC

Višina: 122.4 mm

Dolžina: 36.9 mm

Širina: 55 mm

: IP20

Mere: (D x Š x V) 36.9 x 55 x 122.4 mm

Proizv. št. delov: 1088136

Vrsta: AXL F BP SE6

Izvedba: blokovni modularni

Način montaže (podrobnosti): montaža nosilne letve

Vsebina: 1 kos

UKCA: da

Različice(Vse cene so z DDV)

Proizv. št. delov

Delovna napetost

Phoenix Contact AXL F BP SE6 1088136 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563463

Dostava sre.,28.10.

Conrad Electronic

Priporočeni izdelki

1088136

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Phoenix Contact AXL F BP SE4 1088135 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3563453

Dostava sre.,28.10.

Conrad Electronic

1088135

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

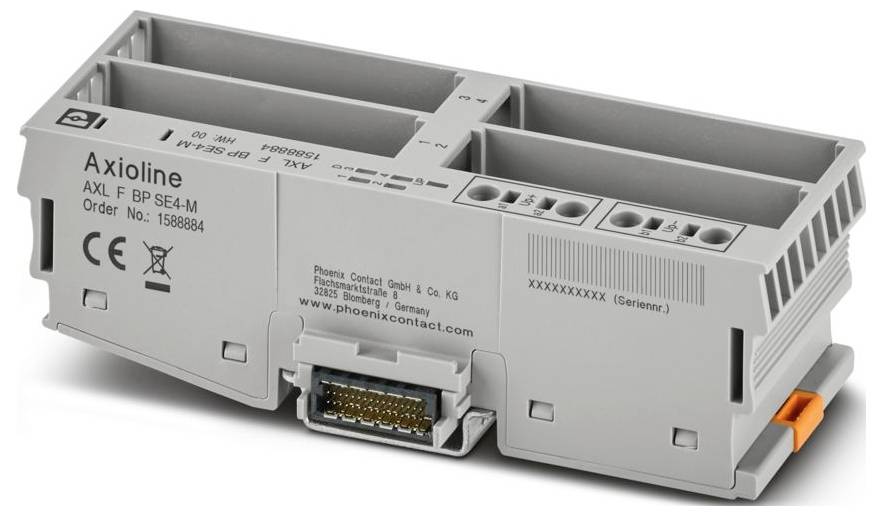

Phoenix Contact AXL F BP SE4-M 1588884 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570067

Ni na voljo

Conrad Electronic

1588884

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

104,99 €^*

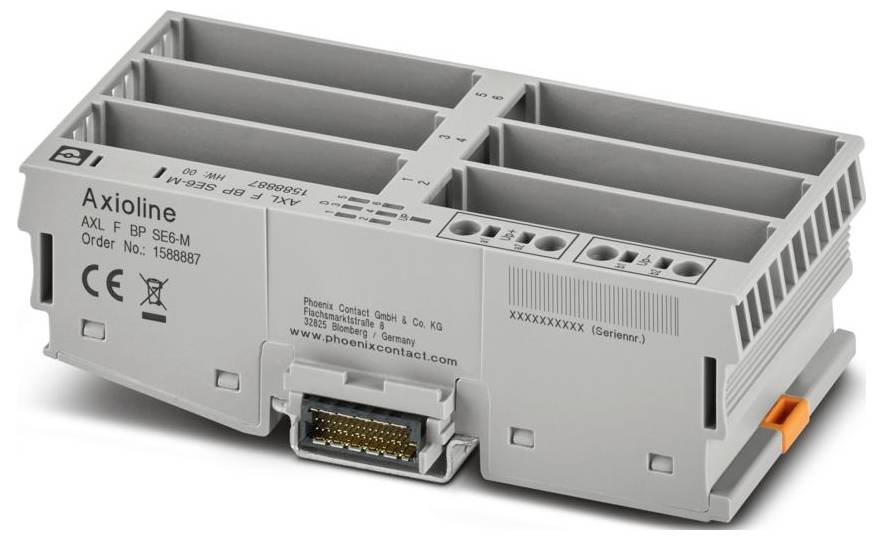

Phoenix Contact AXL F BP SE6-M 1588887 Nosilec modula 5 V/DC, 3.3 V/DC, 24 V/DC

Št. izdelka:3570077

Ni na voljo

Conrad Electronic

1588887

5 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

134,99 €^*

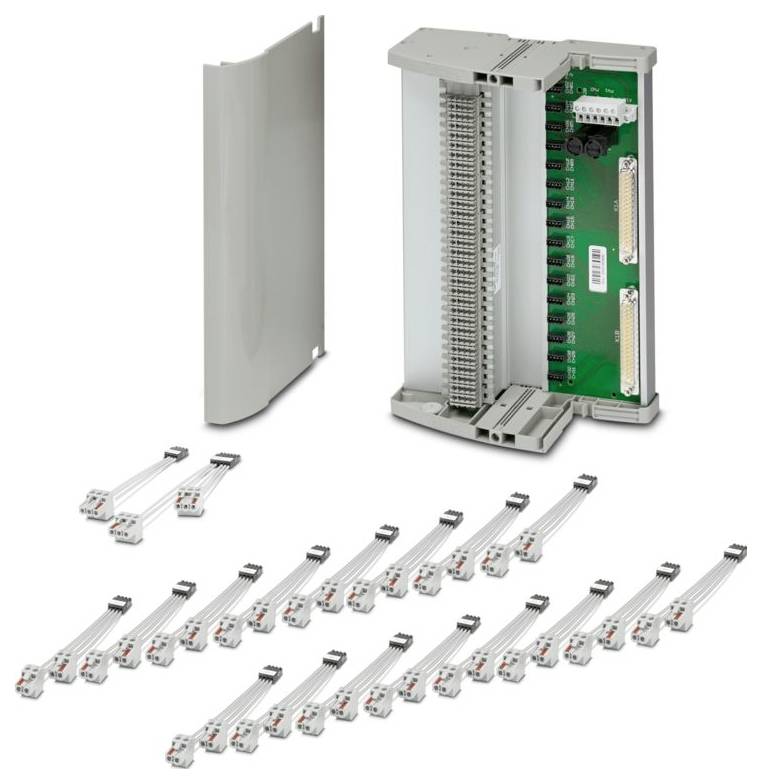

Phoenix Contact TC-2D37SUB-ADIO32-2EX-P-UNI 2904684 Nosilec modula 24 V/DC

Št. izdelka:3579738

Ni na voljo

Conrad Electronic

2904684

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

859,00 €^*

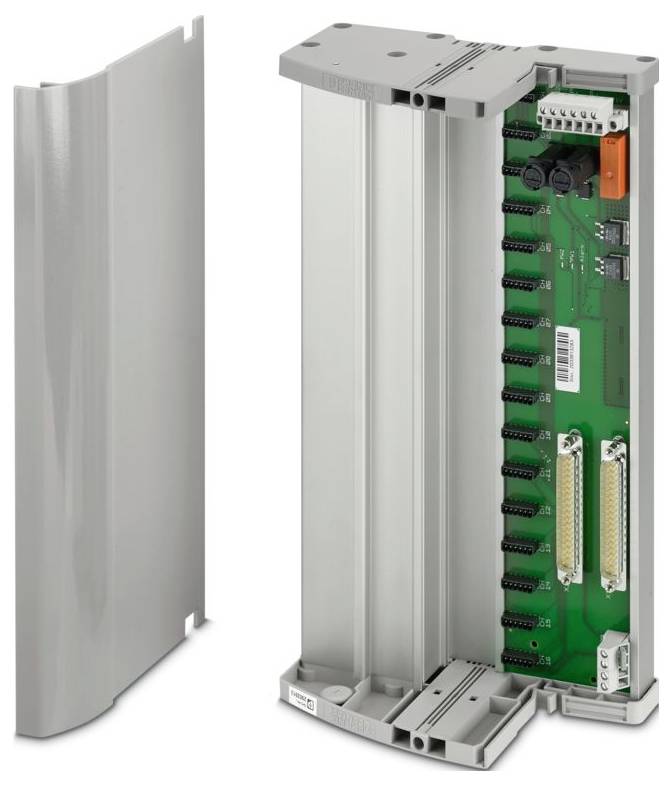

Phoenix Contact TC-2D37SUB-DO16-ESD-AR-UNI 2902913 Nosilec modula 24 V/DC

Št. izdelka:3579719

Ni na voljo

Conrad Electronic

2902913

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

435,00 €^*

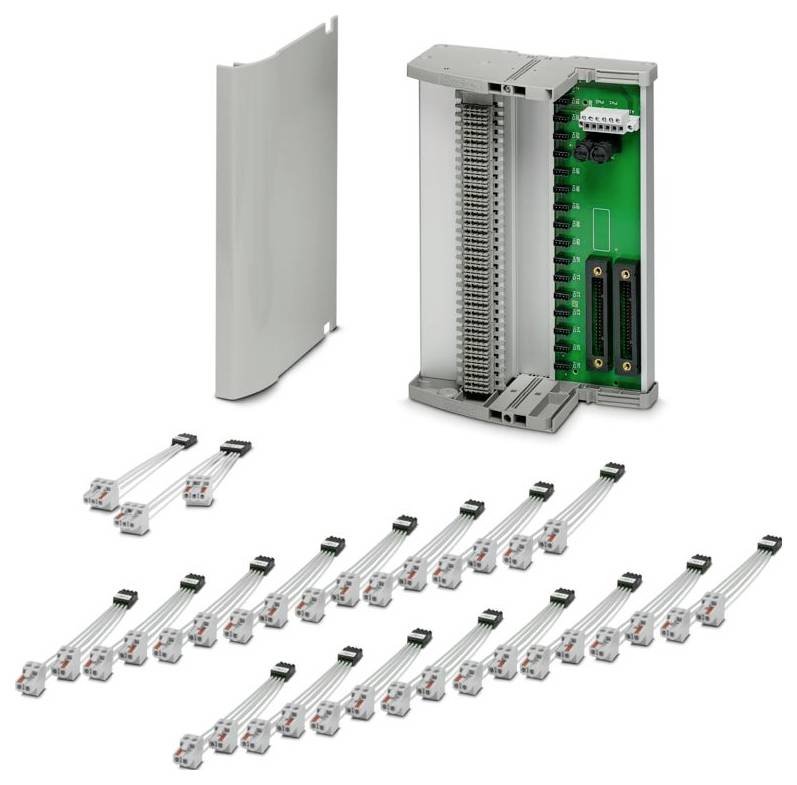

Phoenix Contact TC-2KS40-AI16-EX-PR-CS 2905677 Nosilec modula 24 V/DC

Št. izdelka:3579961

Ni na voljo

Conrad Electronic

2905677

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

825,00 €^*

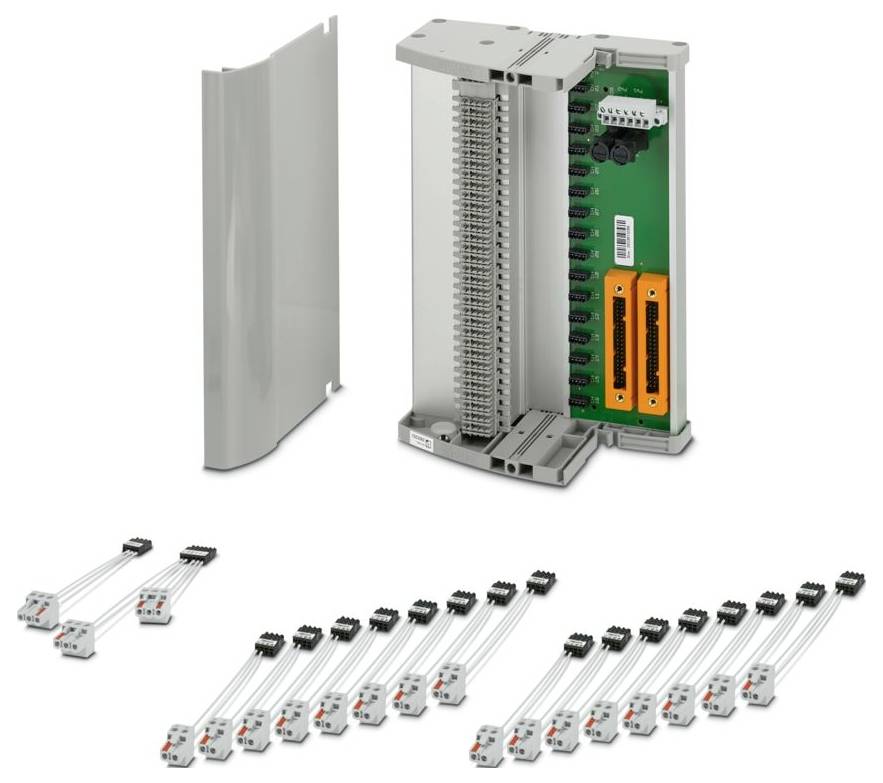

Phoenix Contact TC-2KS40-AI16-EX-PR-RS 2905203 Nosilec modula 24 V/DC

Št. izdelka:3579760

Ni na voljo

Conrad Electronic

2905203

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

875,00 €^*

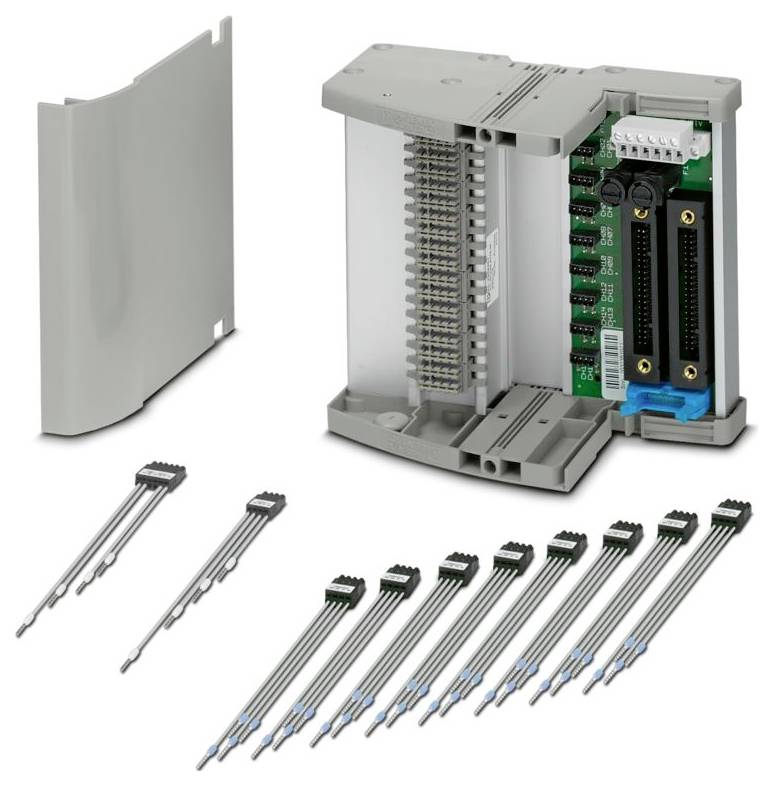

Phoenix Contact TC-2KS40-AI16-M-PRH-CS 2905257 Nosilec modula 24 V/DC

Št. izdelka:3579792

Ni na voljo

Conrad Electronic

2905257

24 V/DC

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

529,00 €^*

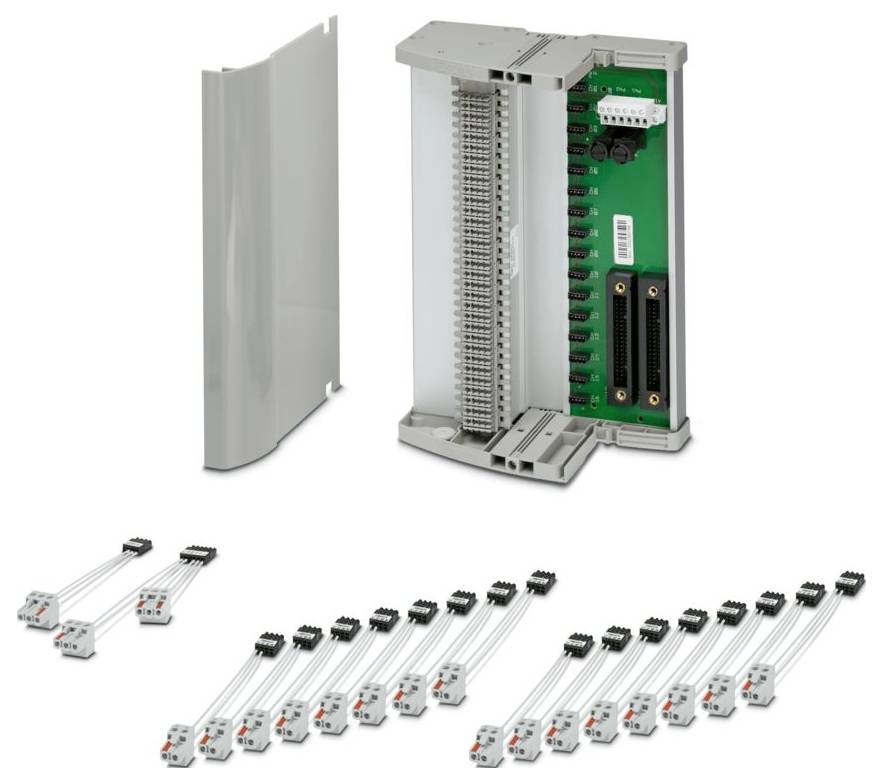

Phoenix Contact TC-2KS40-AO16-EX-PR-CS 2905201 Nosilec modula 24 V/DC
