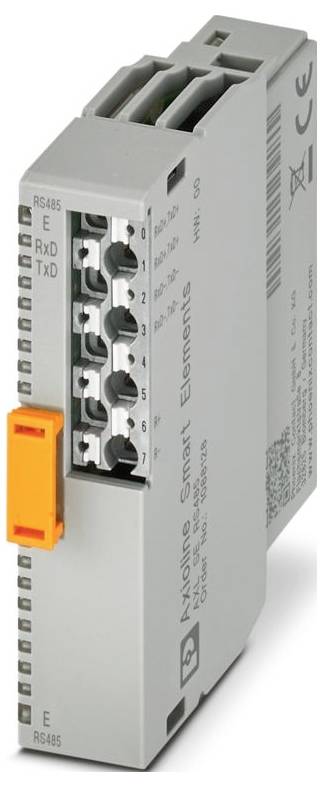

Phoenix Contact AXL SE RS485 1088128 Komunikacijski modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (249,99 € / Kos)
249,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline Smart Elements
- Zasnova: modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
- Presek togega vodnika: 0,25 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 14,9 mm
- Višina 62,2 mm
- Globina: 62 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: Vtična montaža (reža Smart Element)
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka priključka: Periferni
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: Glejte sistem, v katerega nameščate pametni element.
- Hitrost prenosa: 1200 bitov/s ... 230400 bitov/s (nastavljivo)
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
- Največja izguba moči pri nominalnih pogojih: 0,7 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 1
- RS-485: RS-485
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: min. 6 mA (brez priključene periferne opreme)
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Zaščita pred prenapetostjo | Glejte sistem, v katerem uporabljate pametni element; Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo
- Fizika prenosa: Baker
- Zaključna upornost: 120 Ω (aktivna, integrirana)
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline Smart Elements«.
- Posebne lastnosti: Širina procesnih podatkov: 20 bajtov; Transparentni protokol
- Napajalna napetost: 24 V DC (prek robnega konektorja kartice)
- Podatkovni biti: 7 ali 8
- Modul: Modul
- ID koda (hex): brez
- Kanal procesnih podatkov: 160 bitov
- Vhodni naslovni prostor: 20 bajtov
- Izhodni naslovni prostor: 20 bajtov
- Zahteva glede podatkov parametrov: 10 bajtov
- Zahteva po konfiguracijskih podatkih: 7 bajtov
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Zaustavitveni biti: 1 ali 2
- Vhodni medpomnilnik: 4 kB
- Izhodni medpomnilnik: 1 kByte
- Vmesnik pametnih elementov: Vmesnik pametnih elementov
- Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
- Začetni čas do operativne pripravljenosti:< 500 ms
- Potencial: Periferna oskrba (UP): Potencial: Periferna oskrba (UP)
- Preskusna napetost: Napajanje logike / napajanje 24 V (periferne enote): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: Napajanje logike / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Preskusna napetost: Napajanje logike / vmesnik RS-485: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 24 V (periferne naprave) / vmesnik RS-485: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: vmesnik RS-485 / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Vrsta izdelka
Komunikacijski modul
- Vrsta
AXL SE RS485
- Delovna napetost
24 V/DC
- Višina
62.2 mm
- Dolžina
62 mm
- Širina
14.9 mm
IP20
- Mere
(D x Š x V) 62 x 14.9 x 62.2 mm
- Priključna tehnika
Push-in priključek
- Priključitev
Push-in priključek
- Maks. poraba toka
10 mA
- Proizv. št. delov
1088128
- Izvedba
modularno
- Način montaže (podrobnosti)
Vtična montaža (reža za pametni element)
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-25 °C
- Globina
62 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563362 Phoenix Contact AXL SE RS485 1088128 Komunikacijski modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563362 Phoenix Contact AXL SE RS485 1088128 Komunikacijski modul 24 V/DC
Opis
Axioline Smart Elements, komunikacijski modul, vmesnik RS-485: 1, širina procesnih podatkov: 20 bajtov, transparenten protokol, stopnja zaščite: IP20
