Name: Phoenix Contact DC/AC pretvornik QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

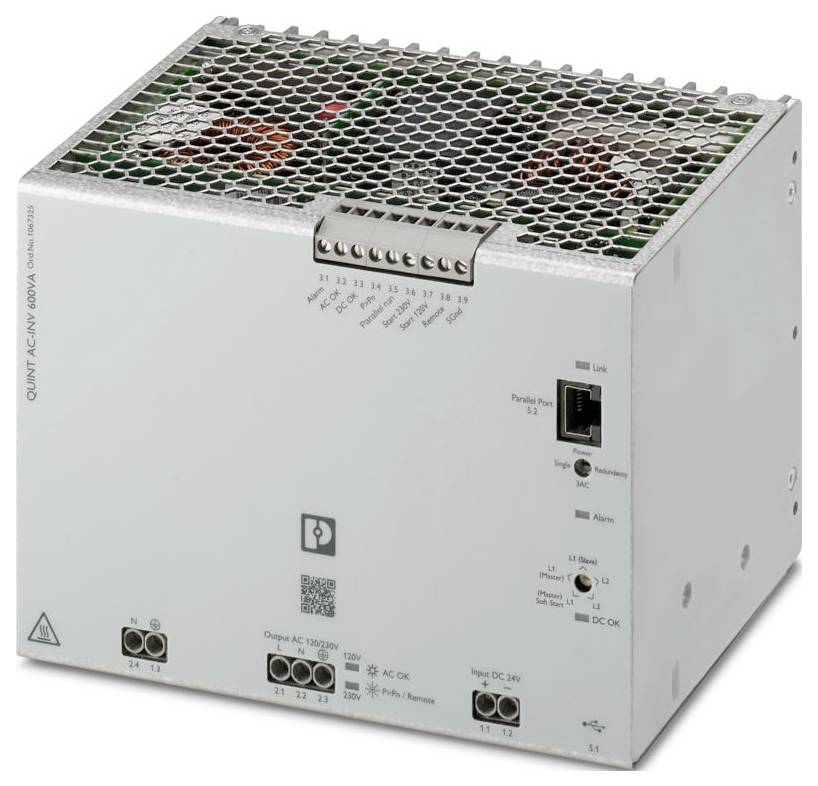

Phoenix Contact DC/AC pretvornik QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre.,28.10.

Število

kos - zaloga Nemčija

Skupaj (1065,00 € / Kos)

1065,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: QUINT INVERTER
Vrsta povezave: RJ45
Navor privijanja: 0,5 Nm ... 0,6 Nm
širina 180 mm
Višina: 130 mm
Globina: 125 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 °C (> 50 °C: 2,5 % / K)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: EN 61000-4-8
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: Kategorija prenapetosti
Stopnja onesnaženosti: 2
Vibracije (delovanje): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Dolžina odstranjevanja izolacije: 8 mm
Frekvenčno območje: 0,15 MHz ... 80 MHz
Označevanje: UL/C-UL Listed UL 61010-2-201
Razred zaščite: I
Izhodna napetost ±24 V
Število vmesnikov: 1
Frekvenca: 50 Hz; 60 Hz
Poraba toka: tipično 23 A; maks. 28 A
Učinkovitost:> 86 % (120 V AC);> 87 % (230 V AC)
Nazivni izhodni tok (IN): 5A (120V AC); 2,6A (230V AC)
Možnost serijske povezave: ne
Največja izguba moči v prostem teku: tipično 21 W (120 V AC); tipično 21 W (230 V AC)
Največja izguba moči pri nazivni obremenitvi: tipično 72 W (120 V AC); tipično 66 W (230 V AC)
Možnost vzporedne povezave: da; maks. 3
Vhod: ± 1 kV (simetrično); ± 2 kV (asimetrično)
Položaj: 3.x
Priključek vodnika: Priključek vodnika
tog: 0,2 mm² ... 1,5 mm²
Fleksibilen: 0,2 mm² ... 1,5 mm²
Fleksibilna žica s tulko, brez plastične tulke: 0,2 mm² ... 1,5 mm²
Fleksibilen z žično nastavkom in plastično tulko: 0,2 mm² ... 1,5 mm²
togi (AWG): 30 ... 12
Izhod: ± 2 kV (simetrično); ± 4 kV (asimetrično)
Signal: 30 A/m
Oznaka priključka: 3,9
Funkcija: Signalna ozemljitev
Signalna ozemljitev SGnd: Signalna ozemljitev SGnd
Referenčni potencial: za signalne vhode in signalne izhode
Število faz: 1
MTBF (IEC 61709, SN 29500): 532525 ur (40 °C)
Dimenzije artikla: Dimenzije artikla
Vgradna dimenzija: Vgradna dimenzija
Material ohišja: Kovina
Delovna nadmorska višina: ≤ 3000 m (> 2000 m: 0,6 % / 100 m)
Najvišja dovoljena vlažnost (delovanje): ≤ 95 %
Udar: 20 g na prostorsko smer (EN 60068-2-27)
UL: UL
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
Direktiva o nizki napetosti: Skladnost z Direktivo o nizki napetosti 2014/35/EU
Statična razelektritev: Statična razelektritev
Kontaktna razelektritev: ± 6 kV
Izpust zraka: ± 8 kV
Opomba: Merilo A (B za USB)
Elektromagnetno RF polje: Elektromagnetno RF polje
Jakost preskusnega polja: 10 V/m
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prenapetost: Prenapetost
Prevajane motnje: Prevajane motnje
Magnetno polje z energijsko povezano frekvenco: Magnetno polje z energijsko povezano frekvenco
Merila: Merila
Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
Faktor moči (cos fi): 0,8
Znižanje nazivne moči: 50 °C ... 60 °C (2,5 %/K)
Crest faktor: 2,8
Razdalja vgradnje desno/levo: 0 mm / 0 mm
Razdalja med vgradnjo zgoraj/spodaj: 50 mm / 50 mm
Navidezna moč: 600 VA
Vhodna napetost: 24 V enosmernega toka
Motenje: Motenje v skladu z EN 61000-6-4
Odpornost na motnje: Odpornost na motnje v skladu z EN 61000-6-2
Trajni obremenitveni tok: ≤ 20 mA
Poimenovanje in signalizacija: Vzporedno izvajanje
Vmesnik: Vzporedna vrata
Zaklepni mehanizem: Zaklepni kavelj
Fizika prenosa: USB 2.0
Izhod enosmernega signala v redu: Izhod enosmernega signala v redu
Vrsta signalizacije: Rdeča LED
EN 61010-2-201: II
Faktor skupne disperzije (THD):< 3 % (linearna obremenitev);< 8 % (nelinearna obremenitev)
Vrsta pogona glave vijaka: Utor L
Vhodna napetost DC: 20 V DC ... 30 V/DC
Potencialna ločitev: da
Največja dolžina kabla: 3 m
Oblika izhodne napetosti: čisti sinusni val
Nazivna izhodna frekvenca: 60 Hz 50 Hz ±0,5 %
Izhodna moč: 480 W
Preobremenitvena zmogljivost omrežja: 105 % (neprekinjeno); 120 % ... 150 % (20 s / 5 s, nato izklop)
Elektronska omejitev toka:> 2,5 x VHOD (> 200 ms)
Značilnosti: zaklepanje
Začetek vhodnega signala: Začetek vhodnega signala
Nizek signal: Povezava s SGnd z< 2,7 kΩ
Visok signal: Odprto (> 35 kΩ med daljinskim upravljalnikom in signalnim priključkom)
Vhod daljinskega signala: Vhod daljinskega signala
Izhod AC signala v redu: Izhod AC signala v redu
Preklopni izhod: Tranzistorski izhod, aktivni
LED indikator stanja: rdeč
Izhod alarmnega signala: Izhod alarmnega signala
Izhodni signal P> PN: Izhodni signal P> Popoldne
Vzporedni izhodni signal: Vzporedni izhodni signal
