Name: Phoenix Contact ECM-UC-10A-MTCP Trenutni oddajnik
Brand: Phoenix Contact
SKU: 3566003
Availability: SoldOut

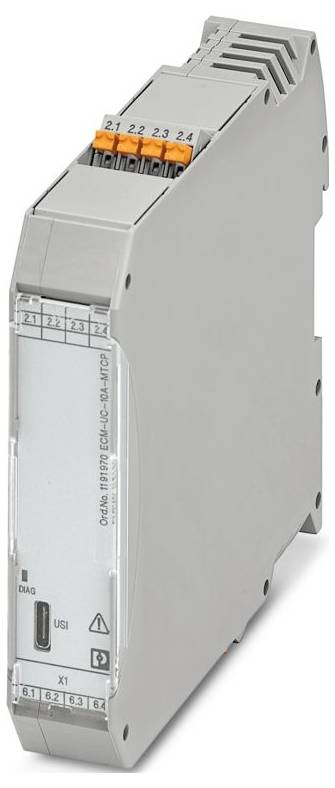

Phoenix Contact ECM-UC-10A-MTCP Trenutni oddajnik-0

Slika je simbolična

Mere

(D x Š) 113.8 mm x 22.6 mm

Vrsta

ECM-UC-10A-MTCP

Priključek

Push-In vzmetni priključek

Priključek

RJ45

Širina

22.6 mm

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (489,00 € / Kos)

489,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: RJ45
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 13
širina 22,6 mm
Višina 106,7 mm
Globina: 113,8 mm
Barva: siva (RAL 7042)
Razred vnetljivosti po UL 94: V0 (ohišje)
Material ohišja: PA 6.6-FR
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 60 °C; -40 °F ... 140 °F
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 4000 m
Standardi/predpisi: IEC 61010-1
Opomba: Za vsebino registra glejte tabelo registrov
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III (300 V)
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovna): ≤ 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: navpično ali vodoravno
Označevanje: Ind. Nadaljevanje Enačba E238705-E196811
UL, ZDA / Kanada: UL, ZDA / Kanada
Območje napajalne napetosti: 9,6 V DC ... 30 V/DC
CE: CE
Dimenzije artikla: Dimenzije artikla
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Interferenčno sevanje: Interferenčno sevanje
Odpornost: EN 61000-6-2
Vhodni tok: 0 A AC ... 10 A izmeničnega toka; -10 A enosmernega toka ... 10 A enosmernega toka
Ime: Konfiguracija vmesnika Modbus/TCP
Globina (globina naprave (montažna letev)): 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Dobava: Dobava
Izolacija: Varna ločitev v skladu z IEC/EN 61010-1
Nazivna izolacijska napetost: 300 V AC (proti ozemljitvi)
Preskusna napetost: 2 kV AC (50 Hz, 60 s)
Nazivna napajalna napetost: 24 V DC
Preobremenitev zaradi prevelikega toka: 2 x IN
Največji temperaturni koeficient:< 0,03 %/K
Korak odziva (10–90 %): 200 ms (AC/DC); 20 ms (DC)
Največja napaka prenosa: 0,5 % (od nazivne vrednosti območja pri nazivnih pogojih)
Poraba energije: ≤ 2,3 W (30 V enosmernega toka)
Območje merjenja frekvence: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Merilno območje: 0 A AC/DC ... 0,1 A AC/DC; 0 A AC/DC ... 1 A izmeničnega/enosmernega toka; 0 A izmeničnega/enosmernega toka ... 5 A izmeničnega/enosmernega toka; 0 A izmeničnega/enosmernega toka ... 10 A AC/DC
Sejmi: Sejmi
Galvanska izolacija izhoda/napajanja: Galvanska izolacija izhoda/napajanja
Galvanska izolacija vhod/izhod: Galvanska izolacija vhod/izhod
Nazivno območje napajalne napetosti: 12 V DC ... 24 V enosmernega toka -20 % ... +25 %
Galvanska izolacija IEC 61010-2-030: Galvanska izolacija IEC 61010-2-030
Kategorija merjenja: III (300 V)
Galvanska izolacija vhoda/napajanja: Galvanska izolacija vhoda/napajanja
Minimalno območje nastavitve vhodnega toka: 0 A AC/DC ... 100 mA AC/DC
Največje območje nastavitve vhodnega toka: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1); 0 A AC/DC... 10 A AC/DC (UL 61010-1); -12,5 A DC... 12,5 A DC (DIN/EN 61010-1); -10 A DC... 10 A enosmernega toka (UL 61010-1)
Prenosna zmogljivost udarnega toka: 10 x IN
Oblika krivulje: enosmerni, izmenični ali popačeni tokovi
WBM: WBM
IP naslov: 192.168.1.2;255.255.255.0 (podomrežje)
Modbus TCP: Modbus TCP

Mere: (D x Š) 113.8 mm x 22.6 mm

Vrsta: ECM-UC-10A-MTCP

Priključek: Push-In vzmetni priključek

Priključek: RJ45

Širina: 22.6 mm

Dolžina: 113.8 mm

Napajalna napetost: 24 V/DC

Fleksibilni prečni prerez (maks.): 2.5 mm²

Maks. prečni prerez trdnosti: 2.5 mm²

Fleksibilen prerez (min.): 0.2 mm²

Togi prerez (min.): 0.2 mm²

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3566003 Phoenix Contact ECM-UC-10A-MTCP Trenutni oddajnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3566003 Phoenix Contact ECM-UC-10A-MTCP Trenutni oddajnik

Opis

Tokovni oddajnik za merjenje izmeničnih, enosmernih in popačenih tokov. Konfiguracija prek vmesnika USB-C z uporabo spletnega strežnika (brez 24 V DC). 4 merilna območja toka: 0 A ... 0,1 A do 0 A ... 12,5 A. Konfiguracija vmesnika Modbus/TCP (RJ45), standardna konfiguracija, vtični priključek
