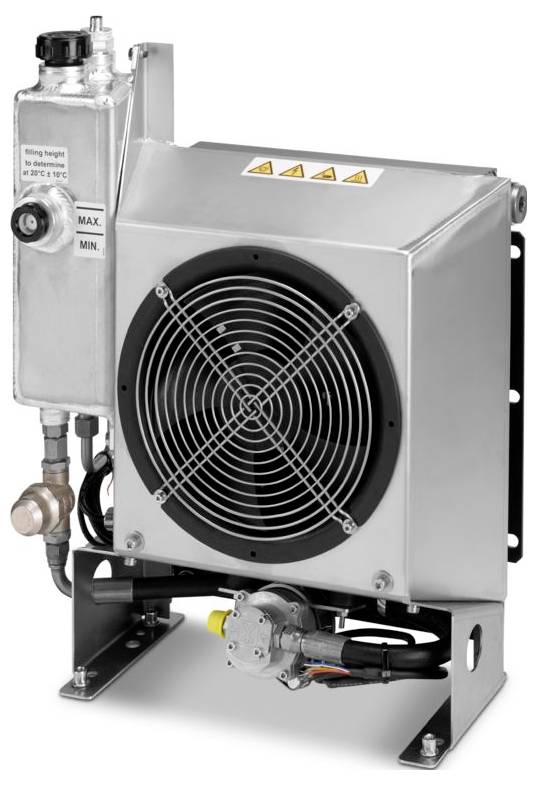

Slika je simbolična
Phoenix Contact EV-HPC-PCU-01 hladilna enota tip 1 & tip 2 modul 4
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Tehnične specifikacije
- Standard polnjenja: CCS tip 1, CCS tip 2
- Način polnjenja: Način 4
- Hlajenje: Sistem hlajenja s tekočino in zrakom (pasivno), polzaprti hladilni krog
- Hladilna tekočina: 50 % vode, 50 % glikola (Glysofor N)
- Območje glasnosti: ≤ 60 dB(A) (za prostostoječi sistem na razdalji 1 m)
- Napajalna napetost: 24 V DC (ventilator), 24 V DC (črpalka)
- Območje krmilne napetosti: 0,00 V DC ... 10,00 V DC (ventilator); 0,00 V DC... 10,00 V DC (črpalka)
- Poraba toka: maks. 1,97 A (ventilator), maks. 1,8 A (črpalka)
- Funkcionalni vmesnik: Hladilni krog:
- Vmesnik: Hitrospončne spojke, vhodne in izhodne, za cevi z zunanjim premerom 12 mm
- Funkcionalni vmesnik: Ventilator
- Konstrukcija kabla: 4 x 0,5 mm²
- Enojna žica: Napajanje RD, referenčna ozemljitev BU, izhod hitrosti WH, krmilni vhod YE
- Funkcionalni vmesnik: Črpalka:
- Konstrukcija kabla: 2 x 0,34 mm² + 5 x 0,14 mm²
- Enojna žica: Napajanje RD, referenčna ozemljitev BK, signal za izklop motorja GN, izhod hitrosti BN, krmilni vhod YE, RS-485 Modbus WH (samo tovarniško nameščen), RS-485 Modbus BU (samo tovarniško nameščen)
- Funkcionalni vmesnik: Senzor nivoja:
- Priključek: Ravni vtič M12 A
- Material (ohišje): aluminij, nerjaveče jeklo
- Dolžina kabla: 1,5 m (ventilator), 1,5 m (črpalka)
- Hladilna zmogljivost: približno 0,06 kW/K (pri 2 l/min)
- Pretok: približno 2 l/min (pri 1 baru)
- Stopnja zaščite (ventilator): IP55 (ventilator)
- Stopnja zaščite (črpalka): IP65 (črpalka)
- Vrsta izdelka
hladilna enota
- Polnilni vtikač
tip 1 & tip 2
- Način polnjenja
modul 4
- Dolžina kabla
1.5 m
IP55
IP65
- Temperaturno območje
-20 °C ... 50 °C
- Dolžina
1.5 m
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3567208 Phoenix Contact EV-HPC-PCU-01 hladilna enota tip 1 & tip 2 modul 4
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3567208 Phoenix Contact EV-HPC-PCU-01 hladilna enota tip 1 & tip 2 modul 4
Opis
CHARX connect, CCS tip 1, CCS tip 2, hladilna enota, dodatki, dolžina: 1,5 m, z ventilatorjem s spremenljivo hitrostjo, s črpalko s spremenljivo hitrostjo, za hlajenje hladilne tekočine polnilnega kabla Phoenix Contact HPC DC.
