Name: Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni oddajnik 1105681
Brand: Phoenix Contact
SKU: 3564181
Availability: SoldOut

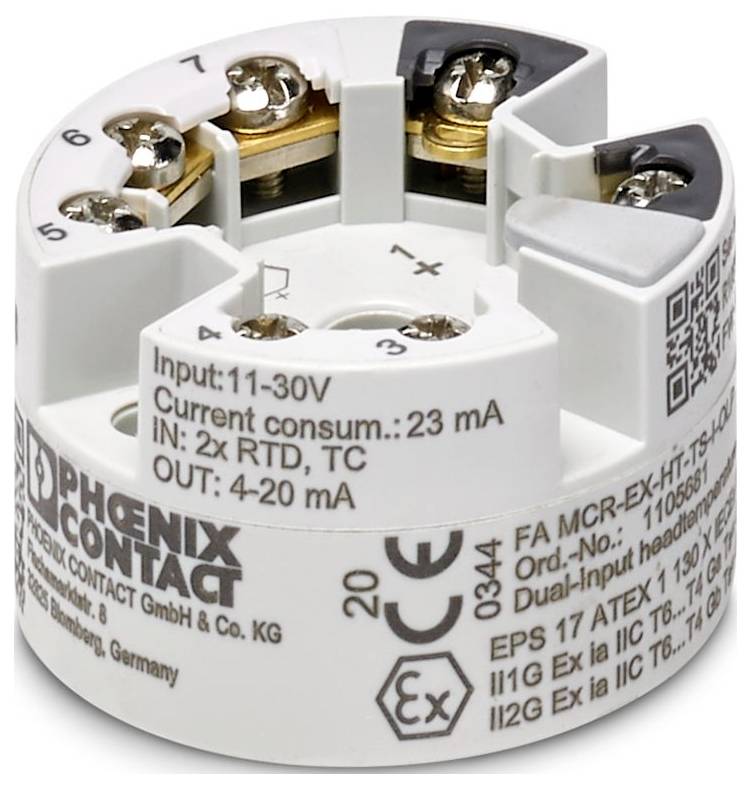

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni oddajnik 1105681-0

Slika je simbolična

Vrsta

FA MCR-EX-HT-TS-I-OLP

Napajalna napetost

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Priključek

Vijačni priključek

Proizv. št. delov

1105681

Maks. temperatura okolice

85 °C

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (499,00 € / Kos)

499,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Analogni terenski
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,35 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
Okoljski pogoji: Okoljski pogoji
Razred zaščite: IP00 (pri namestitvi v ohišje na terenu IP66/67, NEMA 4X)
Temperatura okolice (delovanje): -40 °C ... 85 °C; -40 °C ... 70 °C (SIL aktiven)
Temperatura okolice (skladiščenje/transport): -50 °C ... maks. 100 ℃
Nadmorska višina: ≤ 4000 m (nad morsko gladino)
Vrsta montaže: Vgradna montaža; Montaža na montažno letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (dovoljena kondenzacija)
Dolžina odstranjevanja izolacije: 8 mm
ATEX: ATEX
IECEx: IECEx
Hitrost prenosa: 1200 baudov
Identifikacija: 3
UL, ZDA / Kanada: UL, ZDA / Kanada
Območje napajalne napetosti: napajanje z zanko, zunanje napajanje ni potrebno; 11 V DC ... 42 V enosmernega toka (privzeto); 11 V enosmernega toka... 32 V DC (SIL aktiven); 11 V DC... 30 V DC (Ex)
CE: CE
Certifikat: DNV GL TAA00002GX
Območje vhodne napetosti: -20 mV ... 100 mV (minimalno merilno območje: 5 mV)
Navodila za montažo: Montaža v priključno glavo v skladu z DIN 43729 oblika B
Klimatski razred: C1
CSA: CSA
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Podprti protokoli: HART
Galvanska izolacija med vhodom in izhodom: da
Dobava: Dobava
Število kanalov: 2
Zakasnitev vklopa: ≈ 10 s (HART); ≈ 28 s (izmerjena vrednost)
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: B
Vibracije: B
EMC: B
Ohišje: C
Preskusna napetost: 2 kV AC (50 Hz, 60 s)
Funkcionalnost: Funkcionalnost
FM: FM
Podatkovna komunikacija (obvoz): Podatkovna komunikacija (obvoz)
Izhodni signalni tok: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Največji izhodni tok: 23 mA
Konfiguracija: Programska oprema; HART
Število vhodov: 2
Ex namestitev (EPL): GB; Div. 1
Ex i tokokrogi (EPL): Ga; Div. 1
Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
Sejmi: Sejmi
Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
Območje linearnega upora: 10 Ω ... 2000 Ω (najmanjše merilno območje: 10 Ω)
Merilno območje temperature: -250 °C ... 2500 °C (območje je odvisno od tipa senzorja); -200 °C ... 850 °C (Pt 100)
Merilno območje temperature:> 10 K (RTD);> 50 tisoč (TC)
Uporabne vrste senzorjev (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Tok: Signal: Tok
Obremenitev: (UB - 11 V) / 0,023 A
Korak odziva (0–99 %): 0,8 s (TC)
Galvanska izolacija vhod/izhod: Galvanska izolacija vhod/izhod
HART kodiranje: FSK ± 0,5 mA
Različica HART: 7
Filter omrežne frekvence: 50/60 Hz
Komunikacijska upornost: ≥ 250 Ω
Sistematična zmogljivost: Sistematična zmogljivost

Vrsta: FA MCR-EX-HT-TS-I-OLP

Napajalna napetost: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Priključek: Vijačni priključek

Proizv. št. delov: 1105681

Maks. temperatura okolice: 85 °C

Min. temperatura okolice: -40 °C

Teža: 0.1921 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni oddajnik 1105681

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Glavni oddajnik 1105681

Opis

Oddajnik glave z izhodnim napajanjem Ex i za prenos do 2 senzorskih signalov iz RTD in TC senzorjev ter iz uporovnih in napetostnih izhodov prek 4 mA ... 20 mA. HART, standardna konfiguracija, raven varnostne integritete (SIL, IEC 61508): 2, sistematična zmogljivost: 3, vijačna povezava

Besedilo je strojno prevedeno.
