Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Merilni pretvorniki temperature 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

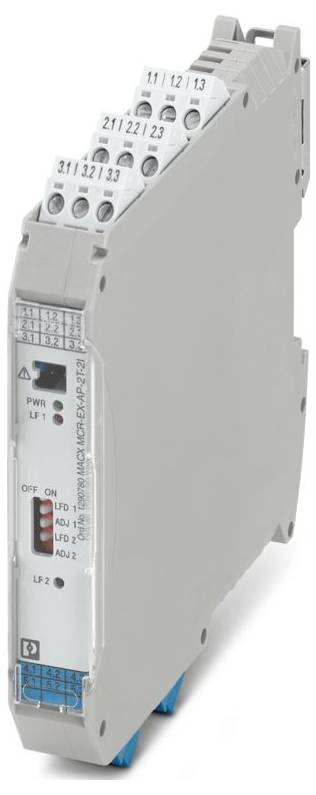

Siva industrijska elektronska naprava z označenimi priključnimi kontakti, indikatorji in preklopnim stikalom na strani.

Slika je simbolična

Vrsta

MACX MCR-EX-AP-2T-2I

Napajalna napetost

24 V/DC

Mere

(D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključek

Vijačni priključek; 4-pinska vtičnica

Proizv. št. delov

1290780

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (705,00 € / Kos)

705,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: MACX Analog
Vrsta povezave: 4-pinska vtičnica
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 17,5 mm
Višina 112,5 mm
Globina: 113,7 mm
Razred vnetljivosti po UL 94: V0
Material ohišja: PA 6.6
Okoljski pogoji: Okoljski pogoji
Zaščitni razred: IP20 (priključki); IP30 (ohišje)
Temperatura okolice (delovanje): -20 °C ... 70 °C (posamezna enota: položaj namestitve poljuben); -20 °C ... 40 °C (skupinska montaža: navpična montažna letev brez kroženja zraka); -20 °C ... 60 °C (skupinska montaža: navpična montažna letev s kroženjem zraka); -20 °C ... 50 °C (skupinska montaža: vodoravna montažna letev brez kroženja zraka); -20 °C ... 70 °C (Skupinska montaža: vodoravna montažna letev z recirkulacijo zraka)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC/EN 60079-11
Opomba: Opomba glede uporabe vseh funkcij naprave in diagnostike
Vrsta montaže: NS 35/15, NS 35/7,5
Dovoljena vlažnost (delovna): ≤ 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 7 mm
Položaj namestitve: navpično, vodoravno
Navodila za uporabo: 2-žična nastavitev prek DIP stikala ADJ
Največja notranja induktivnost Li: zanemarljiva
ATEX: ATEX
IECEx: IECEx
Oznaka: [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex nA nC [ia Ga] IIC T4 Gc; [Ex ia Ma] I
Izguba moči: ≤ 1,9 W
Območje napajalne napetosti: 18 V ... 31,2 V
Tehnologija povezave: 3-žilna
Opomba glede uporabe: Vhodne parametre je mogoče nastaviti s programsko opremo za parametrizacijo ISpac Wizard ali z DIP stikali.
Elektromagnetna združljivost: Preizkušeno v skladu z naslednjimi standardi in predpisi: EN 61326-1 Industrijska uporaba, NAMUR NE 21
Največja preklopna napetost: 30 V
Indikator stanja: zelena LED (napajalna napetost); rdeča LED (napaka v omrežju)
Ime: Konfiguracijski vmesnik
Galvanska izolacija med vhodom in izhodom: da
Dobava: Dobava
Število kanalov: 2
Zaščita pred obratno polarnostjo: da
Nazivna izolacijska napetost: 375 Vpp
Preskusna napetost: 350 V (50 Hz, 60 s)
Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
Največja izhodna napetost Uo: 6,5 V
Maks. izhodni tok Io: 19,7 mA
Maks. izhodna moč Po: 32 mW (linearna karakteristična krivulja)
Najvišja varnostna napetost: 253 V AC
Funkcionalnost: Funkcionalnost
Nazivna napajalna napetost: 24 V DC
Galvanska izolacija: 5-smerna izolacija
Tipični temperaturni koeficient: ≤ 0,1 % (10 K)
Različica: RS-232-C
Poraba energije: ≤ 1,9 W
Izhodni signalni tok: 0 mA ... 20 mA (nastavljivo); 4 mA... 20 mA (nastavljivo); 0 mA ... 21 mA (delovno območje)
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Konfiguracija: Programska oprema
Opis vhoda: Potenciometer
Največji preklopni tok: 100 mA
Zaščita pred eksplozijo (EPL): Gc
Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
Ex i tokokrogi (EPL): Ga; Da; Ma
Največja notranja kapaciteta Ci: zanemarljiva
Največja dovoljena skupna upornost vodnika: ≤ 1000 Ω (na vodnik)
Sejmi: Sejmi
Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11
Vhod/konfiguracijski vmesnik za galvansko izolacijo IEC/EN 60079-11: Vhod/konfiguracijski vmesnik za galvansko izolacijo IEC/EN 60079-11
Galvanska izolacija izhoda 1 / izhoda 2: Galvanska izolacija izhoda 1 / izhoda 2
Galvanska izolacija izhoda/napajanja: Galvanska izolacija izhoda/napajanja
Izhod/konfiguracijski vmesnik za galvansko izolacijo: Izhod/konfiguracijski vmesnik za galvansko izolacijo
Galvanska izolacija izhoda/napajanja/izhoda signala napake: Galvanska izolacija izhoda/napajanja/izhoda signala napake
Uporabni tipi senzorjev (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Območje linearnega upora: 50 Ω ... 500 Ω; 0,5 kΩ ... 5 kΩ; 1 kΩ ... 10 kΩ; 10 kΩ ... 100 kΩ (z vzporednim 10 kΩ shuntom, brez nadzora prekinitve žice)
Poročilo: Izpis sporočila o napaki: Poročilo: Izpis sporočila o napaki
IIA (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 700 mH / 1000 µF
IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 90 mH / 25 µF
I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 700 mH / 1000 µF
Merilno območje temperature: -200 °C ... 1800 °C (območje je odvisno od tipa senzorja)
Merilno območje temperature: ≥ 36 K (območje je odvisno od tipa senzorja)
Uporabne vrste senzorjev (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Tok: Signal: Tok
Obremenitev: 0 Ω ... 600 Ω (na kanal)
IIB (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 330 mH / 570 µF
Programska oprema: ISpac Wizard 9199

Vrsta: MACX MCR-EX-AP-2T-2I

Napajalna napetost: 24 V/DC

Mere: (D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključek: Vijačni priključek; 4-pinska vtičnica

Proizv. št. delov: 1290780

Širina: 17.5 mm

Višina: 112.5 mm

Dolžina: 113.7 mm

Teža: 0.2286 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Merilni pretvorniki temperature 1290780

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Merilni pretvorniki temperature 1290780

Opis

Temperaturni oddajniki Ex i, vhodni signali Ex i uporovnih termometrov v 2-, 3- ali 4-žični tehnologiji, termočlenov in virov mV se pretvorijo v aktivne 0 mA / 4 mA ... Pretvorjeni 20 mA signali, ki niso Ex i. Število kanalov: 2, standardna konfiguracija, 5-smerna ločitev, vijačna povezava
