Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Merilni pretvorniki temperature 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

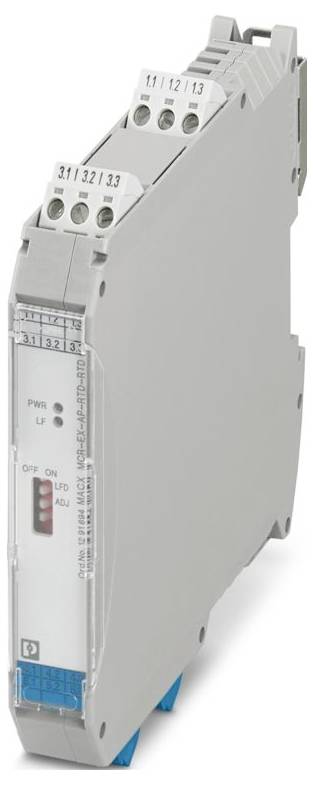

Kovinski valjasti priključek z več rdečimi notranjimi vtičnicami, ki se uporablja v industrijskih ali tehnoloških aplikacijah, na belem ozadju.

Slika je simbolična

Vrsta

MACX MCR-EX-AP-RTD-RTD

Napajalna napetost

24 V/DC

Mere

(D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključek

Vijačni priključek

Proizv. št. delov

1291894

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (479,00 € / Kos)

479,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: MACX Analog
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 17,5 mm
Višina 112,5 mm
Globina: 113,7 mm
Razred vnetljivosti po UL 94: V0
Material ohišja: PA 6.6
Okoljski pogoji: Okoljski pogoji
Zaščitni razred: IP20 (priključki); IP30 (ohišje)
Temperatura okolice (delovanje): -20 °C ... 70 °C (posamezna enota: položaj namestitve poljuben); -20 °C ... 60 °C (skupinska montaža: navpična montažna letev brez kroženja zraka); -20 °C ... 65 °C (skupinska montaža: navpična montažna letev s kroženjem zraka); -20 °C ... 65 °C (skupinska montaža: vodoravna montažna letev brez kroženja zraka); -20 °C ... 70 °C (Skupinska montaža: vodoravna montažna letev z recirkulacijo zraka)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC/EN 60079-11
Vrsta montaže: NS 35/15, NS 35/7,5
Dovoljena vlažnost (delovna): ≤ 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 7 mm
Položaj namestitve: navpično, vodoravno
Navodila za uporabo: 2-žična nastavitev prek DIP stikala ADJ
Največja notranja induktivnost Li: zanemarljiva
ATEX: ATEX
IECEx: IECEx
Oznaka: [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex nA nC [ia Ga] IIC T4 Gc; [Ex ia Ma] I
Izguba moči: ≤ 600 mW
Območje napajalne napetosti: 18 V ... 31,2 V
Tehnologija povezave: 2-, 3-, 4-žilna
Opomba o uporabi: Natančnost, tipične vrednosti v % osnovnega merilnega območja pri UN, 23 °C
Elektromagnetna združljivost: Preizkušeno v skladu z naslednjimi standardi in predpisi: EN 61326-1 Industrijska uporaba, NAMUR NE 21
Največja preklopna napetost: 30 V
Indikator stanja: zelena LED (napajalna napetost); rdeča LED (napaka v omrežju)
Galvanska izolacija med vhodom in izhodom: da
Dobava: Dobava
Število kanalov: 1
Zaščita pred obratno polarnostjo: da
Nazivna izolacijska napetost: 375 Vpp
Preskusna napetost: 350 V (50 Hz, 60 s)
Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
Največja izhodna napetost Uo: 6,5 V
Maks. izhodni tok Io: 16,5 mA
Maks. izhodna moč Po: 27 mW
Najvišja varnostna napetost: 253 V AC
Nazivna napajalna napetost: 24 V DC
Galvanska izolacija: 3-smerna izolacija
Tipični temperaturni koeficient: ≤ 0,1 % (10 K)
Poraba energije: ≤ 650 mW
Izhodni signalni tok: 5 mA (nominalni tok)
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Opis vhoda: lastno varen
Največji preklopni tok: 100 mA
Izhodna signalna napetost: 2 V DC (nazivna napetost)
Zaščita pred eksplozijo (EPL): Gc
Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
Ex i tokokrogi (EPL): Ga; Da; Ma
Največja notranja kapaciteta Ci: zanemarljiva
Največja dovoljena skupna upornost vodnika: ≤ 50 Ω (na vodnik, 2-žična vezava); ≤ 100 Ω (na vodnik, 3- ali 4-žična vezava)
Sejmi: Sejmi
Obnašanje pri prenosu signala: Vhod = Izhod
Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda signalizacije napake IEC/EN 60079-11
Vhod/konfiguracijski vmesnik za galvansko izolacijo IEC/EN 60079-11: Vhod/konfiguracijski vmesnik za galvansko izolacijo IEC/EN 60079-11
Galvanska izolacija izhoda 1 / izhoda 2: Galvanska izolacija izhoda 1 / izhoda 2
Galvanska izolacija izhoda/napajanja: Galvanska izolacija izhoda/napajanja
Izhod/konfiguracijski vmesnik za galvansko izolacijo: Izhod/konfiguracijski vmesnik za galvansko izolacijo
Galvanska izolacija izhoda/napajanja/izhoda signala napake: Galvanska izolacija izhoda/napajanja/izhoda signala napake
Uporabne vrste senzorjev (RTD): Pt 100
Območje linearnega upora: 18 Ω ... 391 Ω (Pt 100)
Analogni: Uporovni termometer: Analogni: Uporovni termometer
Izhodna upornost signala: 400 Ω
Območje upornosti izhodnega signala: 18 Ω ... 391 Ω (Pt 100)
Čas utrjevanja:< 10 ms (10 % ... 90 %, multipleksno delovanje)
Območje nastavitve:< 1 s (vhod/izhod)
Napajalni tok senzorja: 200 µA... 5 mA
Poročilo: Izpis sporočila o napaki: Poročilo: Izpis sporočila o napaki
IIA (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 900 mH / 1000 µF
IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 450 mH / 570 µF
IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 120 mH / 25 µF
I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 1000 mH / 1000 µF
IIB/IIIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Vrsta: MACX MCR-EX-AP-RTD-RTD

Napajalna napetost: 24 V/DC

Mere: (D x Š x V) 113.7 x 17.5 x 112.5 mm

Priključek: Vijačni priključek

Proizv. št. delov: 1291894

Širina: 17.5 mm

Višina: 112.5 mm

Dolžina: 113.7 mm

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -20 °C

Teža: 0.2029 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Merilni pretvorniki temperature 1291894

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Merilni pretvorniki temperature 1291894

Opis

Ex i uporovni izolacijski transformator za lastno varno delovanje uporovnih termometrov Pt 100 v 2-, 3- ali 4-žični tehnologiji in uporovnih oddajnikov. Vrednosti, izmerjene na vhodu Ex i, se v razmerju 1:1 prenesejo na izhod Non Ex i. Število kanalov: 1, standardna konfiguracija, 3-smerna ločitev, vijačna povezava
