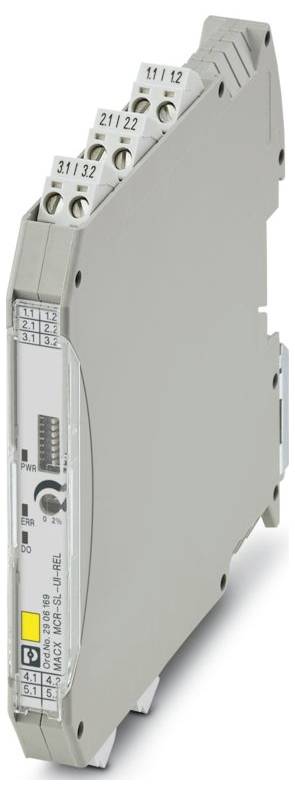

Phoenix Contact MACX MCR-SL-UI-REL 2906169 končno stikalo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
končno stikalo
Vhodni signal maks. (tok)
21 mA
Vhodni signal maks. (napetost)
10.5 V
Vrsta
MACX MCR-SL-UI-REL
Mere
(D x Š x V) 113.7 x 12.5 x 112.5 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (349,00 € / Kos)
349,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MACX Analog
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 12,5 mm
- Višina 112,5 mm
- Globina: 113,7 mm
- Barva: siva (RAL 7042)
- Material ohišja: PA 6.6-FR
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -20 °C ... 65 °C (poljuben položaj vgradnje)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Opomba: Med postopkom interference lahko pride do manjših odstopanj.
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: c
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Izguba moči:< 0,9 W
- Območje napajalne napetosti: 9,6 V DC ... 30 V/DC
- CE: CE
- Certifikat: DNV 21.0089 X
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Interferenčno sevanje: Interferenčno sevanje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- INMETRO: INMETRO
- Odpornost: EN 61000-6-2
- Indikator stanja: zelena LED (napajalna napetost); rumena LED (preklopni izhod); rdeča LED, utripajoča (napaka omrežja ali senzorja, ERR)
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Tipična poraba toka: 38 mA (24 V DC)
- Največja poraba toka: 90 mA (10 V DC)
- Izolacija: Varna ločitev
- Konfiguracija kontaktov: 1 preklopni kontakt
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: A
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 375 V AC
- Preskusna napetost: 2,5 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- Material kontaktov: AgSnO2, trdo pozlačen
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Galvanska izolacija: Galvanska izolacija
- Vhodni upor tok vhod:< 28 Ω
- Najvišji temperaturni koeficient: 0,01 %/K
- Največja napaka pri prenosu: 0,1 %
- Poraba energije: ≤ 1,2 W
- Vhodni signalni tok: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (največji doseg)
- Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
- Konfiguracija: DIP stikala
- Vhodna napetost signala: 0,1 V ... 10 V; 0,1 V ... 10,5 V (največji doseg)
- Preklapljanje: Rele: Preklapljanje: Rele
- Največji preklopni tok: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (ohmska obremenitev, 24 V DC, 50 mW); ≤ 0,2 A DC (ohmska obremenitev, 120 V DC)
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- Signal: Napetost/Tok: Signal: Napetost/Tok
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1: Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1
- Vhodna upornost napetosti:> 100 kΩ
- Korak odziva (0–99 %): ≤ 22 ms
- Testna vtičnica: Testna vtičnica
- Največji premer: 2 mm
- Sistematična zmogljivost: Sistematična zmogljivost
- Zaznavanje napak v liniji:< 0,1 mA (prekinitev linije);> 21,1 mA (kratki stik)
- Preklopni prag signalnega toka "0": nastavljiv z DIP stikali (v korakih po 1,25 %) in potenciometrom (linearno do 2 % preklopnega praga, nastavljenega z DIP stikali)
- Preklopna histereza: izklop: približno 0,5 %, vklop: približno 1 %
- Raven zmogljivosti (ISO 13849): Raven zmogljivosti (ISO 13849)
- Natančnost preklopne točke:< 0,1 %
- Galvanska izolacija izhoda/napajanja IEC/EN 60079-7: Galvanska izolacija izhoda/napajanja IEC/EN 60079-7
- Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-7: Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-7
- Nazivno območje napajalne napetosti: 12 V DC ... 24 V enosmernega toka -20 % ... +25 %
- Največja skupna napaka vhodne napetosti: ± 10 mV
- Največja skupna napaka vhodnega toka: ± 20 µA
- Vrsta
MACX MCR-SL-UI-REL
- Vrsta izdelka
končno stikalo
- Vhodni signal maks. (tok)
21 mA
- Vhodni signal maks. (napetost)
10.5 V
- Mere
(D x Š x V) 113.7 x 12.5 x 112.5 mm
- Priključek
vijačni
- Vhodni signal (napetost)
0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)
- Vhodni signal (tok)
0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)
- Vsebina
1 kos
- Konfiguracija
dip stikalo
- Širina
12.5 mm
- Višina
112.5 mm
- Dolžina
113.7 mm
- Maks. temperatura okolice
65 °C
- Min. temperatura okolice
-20 °C
- Napajalna napetost (num.)
24 V/DC
- Napajalna napetost U(B)
12 V DC ... 24 V DC -20 % ... +25 %
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.2 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
113.7 mm
IP20
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 končno stikalo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579902 Phoenix Contact MACX MCR-SL-UI-REL 2906169 končno stikalo 1 kos
Opis
Končno stikalo z vhodom za aktivne tokovne in napetostne signale ter izhodom končnega releja (preklop). Nastavljivo z DIP stikali in potenciometrom, galvanska 3-smerna izolacija, do SIL2 (SC3), PLc Cat.1, vijačni priključki.
