Name: Phoenix Contact MACX MCR-TC-I Merilni pretvorniki temperature 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: SoldOut

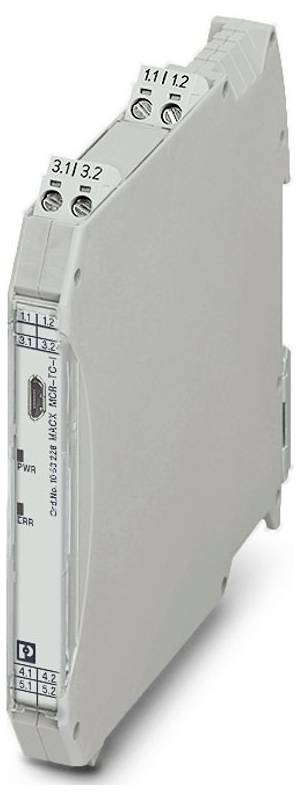

Phoenix Contact MACX MCR-TC-I Merilni pretvorniki temperature 1050228-0

Slika je simbolična

Vrsta

MACX MCR-TC-I

Napajalna napetost

24 V/DC

Mere

(Ø x V) 2 mm x 112.5 mm

Priključek

Vijačni priključek

Proizv. št. delov

1050228

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (309,00 € / Kos)

309,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: MACX Analog
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 12,5 mm
Višina 112,5 mm
Globina: 113,7 mm
Barva: siva (RAL 7042)
Material ohišja: PA 6.6-FR
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 49 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (Tehnični podatki se nanašajo na nadmorsko višino ≤ 2000 m). Za visoke nadmorske višine> 2000 m nadmorske višine (glejte podatkovni list).
Standardi/predpisi: EN 61000-4-6
Opomba: Med postopkom interference lahko pride do manjših odstopanj.
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 7 mm
ATEX: ATEX
IECEx: IECEx
Oznaka:  2Ex ec ic IIC T4 Gc
UL, ZDA / Kanada: UL, ZDA / Kanada
Izguba moči: ≤ 0,76 W
Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
CE: CE
Potrdilo: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Interferenčno sevanje: Interferenčno sevanje
Elektromagnetno RF polje: Elektromagnetno RF polje
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prevajane motnje: Prevajane motnje
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
INMETRO: INMETRO
Odpornost: EN 61000-6-2
Indikator stanja: zelena LED (napajalna napetost); rdeča LED, utripajoča 2,8 Hz (napaka linije ali senzorja na vhodu ali izhodu, ERR); rdeča LED, utripajoča 1,4 Hz (simulacijsko delovanje, ERR); rdeča LED, neprekinjeno sveti (napaka modula, ERR)
Oznaka: Prevajane motnje
Galvanska izolacija med vhodom in izhodom: da
Uporaba: Temperatura
Dobava: Dobava
Največja poraba energije:< 40 mA (24 V enosmernega toka)
Število kanalov: 1
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Izolacija: Varna ločitev
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: B
Vlažnost: B
Vibracije: A
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 150 Vrms
Preskusna napetost: 1,75 kV
Obremenitev/izhodna obremenitev Izhodni tok: ≤ 600 Ω
Funkcionalnost: Funkcionalnost
Število izhodov: 1
Nazivna napajalna napetost: 24 V DC -20% ... +25 %
Galvanska izolacija: Galvanska izolacija
Tipični temperaturni koeficient: 0,01 %/K
Poraba energije: ≤ 1 W
Vhodni signal: Temperatura; Napetost
Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Tipično odstopanje od vrednosti polne skale: 1 %
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Konfiguracija: Programska oprema
Število vhodov: 1
Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1: Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1
Sejmi: Sejmi
Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
Merilno območje temperature: -250 °C ... 2500 °C (območje je odvisno od tipa senzorja)
Merilno območje temperature: min. 50 K za termočlene, 10 % nazivnega območja za mV vire.
Uporabne vrste senzorjev (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Signal: Tok: Signal: Tok
Odziv na korak (0–99 %): ≤ 1,7 s
Testna vtičnica: Testna vtičnica
Največji premer: 2 mm
Sistematična zmogljivost: Sistematična zmogljivost
Največja napaka hladnega spoja: ± 2 K
Tipična napaka pri prenosu: 0,1 % (za popolno določitev napake pri prenosu glejte podatkovni list)
Merilno območje temperature: Termočlen tip B: 500 °C ... do 1820 ℃
Merilno območje temperature: Termočlen tip E: -230 °C ... 1000 ℃
Merilno območje temperature: Termočlen tip J: -210 °C ... 1200 °C
Merilno območje temperature: Termočlen tip K: -250 °C ... do 1372 ℃
Merilno območje temperature: Termočlen tip N: -200 °C ... do 1300 ℃
Merilno območje temperature: Termočlen tip R: -50 °C ... do 1768 ℃
Merilno območje temperature: Termočlen tip S: -50 °C ... do 1768 ℃
Merilno območje temperature: Termočlen tip T: -200 °C ... 400 ℃
Merilno območje temperature: Termočlen tip L: -200 °C ... 900 ℃
Merilno območje temperature: Termočlen tip U: -200 °C ... 600 ℃
Merilno območje temperature: Termočlen tipa C: 0 °C ... do 2315 ℃
Merilno območje temperature: Termočlen tip D: 0 °C ... do 2315 ℃
Merilno območje temperature: Termočlen tip A1 GOST: 0 °C ... do 2500 ℃
Merilno območje temperature: termočlen tip A2 GOST: 0 °C ... do 1800 ℃
Merilno območje temperature: Termočlen tip A3 GOST: 0 °C ... do 1800 ℃
Merilno območje temperature: Termočlen tip M GOST: -200 °C ... maks. 100 ℃
Merilno območje temperature: Termočlen tip L GOST: -200 °C ... 800 ℃
Linearno območje signala mV: -1000 mV ... 1000 mV
Konfigurabilno/Programabilno: da
Izhodna valovitost (tok):< 15 µASS;< 10 µArms
Obnašanje v primeru napake senzorja: prosto določljivo
Delovno območje nadmorske višine (≤ 2000 m): Delovno območje nadmorske višine (≤ 2000 m)
Delovno območje nadmorske višine (≤ 3000 m): Delovno območje nadmorske višine (≤ 3000 m)
Razpon nadmorske višine:> 4000 m ... 5000 m
Delovno območje nadmorske višine (≤ 4000 m): Delovno območje nadmorske višine (≤ 4000 m)
Delovno območje nadmorske višine (≤ 5000 m): Delovno območje nadmorske višine (≤ 5000 m)
EAC Izb: EAC Izb

Vrsta: MACX MCR-TC-I

Napajalna napetost: 24 V/DC

Mere: (Ø x V) 2 mm x 112.5 mm

Priključek: Vijačni priključek

Proizv. št. delov: 1050228

Širina: 12.5 mm

Višina: 112.5 mm

Dolžina: 113.7 mm

Premer: 2 mm

Maks. temperatura okolice: 49 °C

Min. temperatura okolice: -40 °C

Teža: 0.15 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562252 Phoenix Contact MACX MCR-TC-I Merilni pretvorniki temperature 1050228

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562252 Phoenix Contact MACX MCR-TC-I Merilni pretvorniki temperature 1050228

Opis

Temperaturni oddajnik: Pretvarja signale termočlenov in mV virov v signale 0/4–20 mA. Prosto programirljivo, galvanska 3-smerna izolacija, vijačni priključki, SIL.
