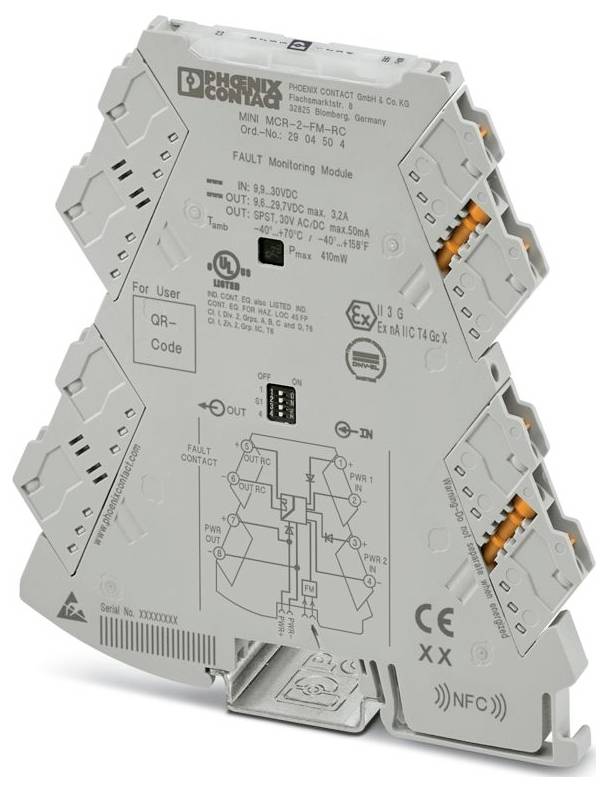

Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
nadzorni modul
Vhodni signal maks. (napetost)
30 V
Vrsta
MINI MCR-2-FM-RC
Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključek
vijačni
Podatkovni list izdelka (PDF)
24 kos - zaloga Nemčija
Število
Skupaj (124,99 € / Kos)
124,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MINI Analog Pro
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm² (z vtičnico); 0,14 mm² ... 2,5 mm² (brez ferule)
- Presek vodnika AWG: 24 ... 12 (fleksibilno)
- širina 6,2 mm
- Višina 109,81 mm
- Globina: 119,2 mm
- Barva: siva (RAL 7042)
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP20 (ni ocenjeno s strani UL)
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3
- Opomba: Med postopkom interference lahko pride do manjših odstopanj.
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: 2Ex ec IIC T4 Gc
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R24: HL 1 - HL 2
- Območje napajalne napetosti: 9,6 V DC ... 30 V DC (Za premostitev napajalne napetosti se lahko uporabi DIN-letevni konektor (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, št. artikla 2869728); pritrdi se na 35 mm DIN-letev v skladu z EN 60715)
- CE: CE
- Potrdilo: BY/112 02.01 TP012 103.01 00079
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Interferenčno sevanje: Interferenčno sevanje
- Statična razelektritev: Statična razelektritev
- Opomba: Upoštevati je treba zaščitne ukrepe proti elektrostatični razelektritvi.
- Elektromagnetno RF polje: Elektromagnetno RF polje
- Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
- Prevajane motnje: Prevajane motnje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Odpornost: EN 61000-6-2
- Največja preklopna napetost: 30 V DC
- Indikator stanja: zelena LED (napajalna napetost); rumena LED (preklopni izhod)
- Oznaka: Prevajane motnje
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Obremenitev s prenapetostnim tokom: Obremenitev s prenapetostnim tokom
- Največja poraba energije:< 16 mA (24 V enosmernega toka)
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Izolacija: Osnovna izolacija
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: A
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 50 V AC/DC (RMS)
- Preskusna napetost: 1,5 kV AC (50 Hz, 60 s)
- Funkcionalnost: Funkcionalnost
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Število izhodov: 1
- Galvanska izolacija: Galvanska izolacija
- Največji temperaturni koeficient:< 0,01 %/K
- Poraba energije:< 410 mW (24 V enosmernega toka)
- Največji izhodni tok: 3,2 A
- Konfiguracija: DIP stikala
- Galvanska izolacija vhoda/izhoda IEC/EN 61010: Galvanska izolacija vhoda/izhoda IEC/EN 61010
- Signal: Napetost: Signal: Napetost
- Opis vhoda: Napetostni vhod za nadzor redundance
- Število vhodov: 1
- Vhodna napetost signala: 9,9 V DC ... 30 V/DC
- Preklapljanje: Rele: Preklapljanje: Rele
- Največji preklopni tok: 50 mA DC
- Izhodna napetost signala: 9,6 V DC ... 29,7 V enosmernega toka
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- Indikator napake: rdeča LED
- EAC Ex: EAC Ex
- EAC Izb: EAC Izb
- Vrsta
MINI MCR-2-FM-RC
- Vrsta izdelka
nadzorni modul
- Vhodni signal maks. (napetost)
30 V
- Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključek
vijačni
- Izhodni signal (napetost)
9.6 V DC ... 29.7 V DC
- Izhodni signal (napetost)
3.2 A
- Vhodni signal (napetost)
9.9 V DC ... 30 V DC
- Vsebina
1 kos
- Konfiguracija
dip stikalo
- Širina
6.2 mm
- Višina
109.81 mm
- Dolžina
119.2 mm
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Napajalna napetost (num.)
30 V/DC
- Napajalna napetost U(B)
9.6 V DC ... 30 V DC
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.14 mm²
- Togi prerez (min.)
0.2 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 nadzorni modul 1 kos
Opis
Modul za nadzor napak z vtično priključno tehnologijo za ocenjevanje in poročanje o skupnih napakah sistema FM ter za nadzor napajalnih napetosti. Sporočilo o napaki glede kontakta odpirača. Tehnologija vijačnih priključkov, standardna konfiguracija
