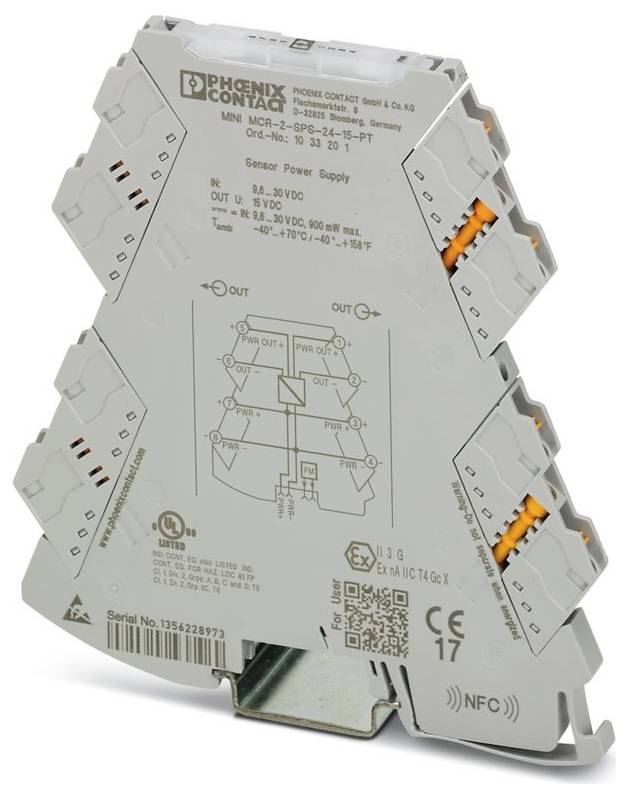

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 vir s konstantno napetostjo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vir s konstantno napetostjo
Vrsta
MINI MCR-2-SPS-24-15-PT
Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključek
Push-In vzmetni priključek
Izhodni signal (napetost)
15 V
Podatkovni list izdelka (PDF)
18 kos - zaloga Nemčija
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MINI Analog Pro
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm² (z vtičnico); 0,14 mm² ... 2,5 mm² (brez ferule)
- Presek vodnika AWG: 24 ... 12 (fleksibilno)
- širina 6,2 mm
- Višina 109,81 mm
- Globina: 119,2 mm
- Barva: siva (RAL 7042)
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP20 (ni ocenjeno s strani UL)
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3
- Opomba: Med postopkom interference lahko pride do manjših odstopanj.
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: V skladu z UL 508; razred I, oddelek 2, skupine A, B, C, D T6; razred I, cona 2, skupina IIC T6
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R22: HL 1 - HL 2
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R23: HL 1 - HL 2
- Protipožarna zaščita za tirna vozila (DIN EN 45545-2) R24: HL 1 - HL 2
- Območje napajalne napetosti: 9,6 V DC ... 30 V DC (Za premostitev napajalne napetosti se lahko uporabi DIN-letevni konektor (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, št. artikla 2869728); pritrdi se na 35 mm DIN-letev v skladu z EN 60715)
- CE: CE
- Potrdilo: DNV GL TAA000021E Rev. 1
- Navodila za namestitev: Za premostitev napajalne napetosti se lahko uporabi priključek vodila za DIN-letev; pritrdi se na 35 mm DIN-letev v skladu z EN 60715.
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Interferenčno sevanje: Interferenčno sevanje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Odpornost: EN 61000-6-2
- Indikator stanja: Zelena LED (napajalna napetost)
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Tipična poraba energije:< 38,2 mA (24 V);< 79,8 mA (12 V)
- Kratkostični tok:> 35 mA
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Izhodni tok: ≤ 30 mA
- Izolacija: ojačana izolacija
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: A
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 300 Vrms
- Preskusna napetost: 3 kV AC (50 Hz, 60 s)
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Galvanska izolacija: Galvanska izolacija
- Največji temperaturni koeficient:< 0,01 %/K
- Največja napaka pri prenosu: ≤ 0,4 % (končne vrednosti)
- Poraba energije:< 900 mW (9,6 V enosmernega toka)
- Napajalna napetost oddajnika: 15 V
- Signal: Napetost: Signal: Napetost
- Vhodna napetost signala: 9,6 V DC ... 30 V/DC
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1: Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1
- Največja izhodna napetost signala: 15 V DC
- Izhodna napetost v primeru prekinitve žice: 15 V
- Valovanje:< 20 mVSS (600 Ω)
- Vrsta
MINI MCR-2-SPS-24-15-PT
- Vrsta izdelka
vir s konstantno napetostjo
- Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključek
Push-In vzmetni priključek
- Izhodni signal (napetost)
15 V
- Izhodni signal (napetost)
≤ 30 mA
- Vhodni signal (napetost)
9.6 V DC ... 30 V DC
- Vsebina
1 kos
- Širina
6.2 mm
- Višina
109.81 mm
- Dolžina
119.2 mm
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Napajalna napetost (num.)
30 V/DC
- Napajalna napetost U(B)
9.6 V DC ... 30 V DC
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.14 mm²
- Togi prerez (min.)
0.2 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 vir s konstantno napetostjo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 vir s konstantno napetostjo 1 kos
Opis
Vir konstantne napetosti z vtično priključno tehnologijo za ustvarjanje visoko natančne konstantne napetosti 15 V in za napajanje senzorjev brez lastnega napajanja. Tehnologija vtičnic/vtičnih priključkov.
