Phoenix Contact ohišje kabelske vtičnice Skupno število polov 10 Osnovna mreža: 3.5 mm 1790182 1 kos

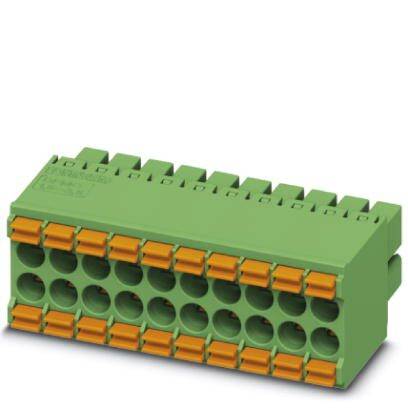

Zeleni večpolni vtični priključek z oranžnimi zaklepi, namenjen električni povezavi v krmilnih omaricah.

Slika je simbolična

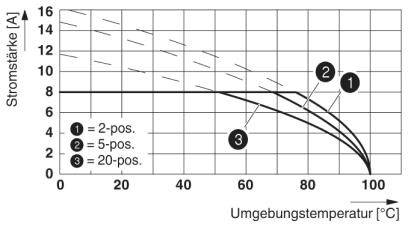

Diagram prikazuje odvisnost električne jakosti v amperih (A) od temperature okolja v stopinjah Celzija (°C) za 2-, 5- in 20-pozicije.

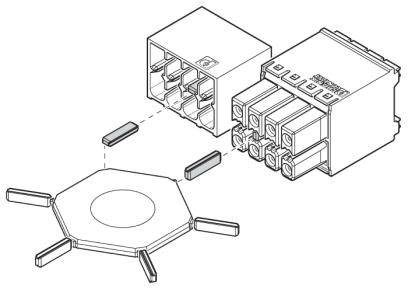

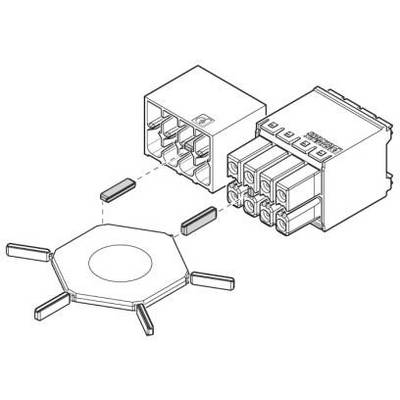

Diagram prikazuje električni priključek in montažno ploščo, šest lukenj za vijake, komponente za pritrditev električnega naprave.

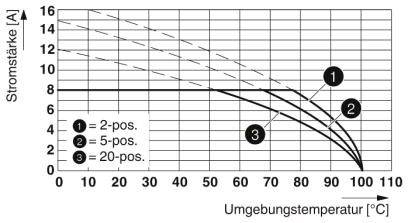

Diagram prikazuje električni tok glede na temperaturo okolja. Tri krivulje predstavljajo 2-položajni, 5-položajni in 20-položajni stikalni elementi. Električni tok pada z naraščanjem temperature.

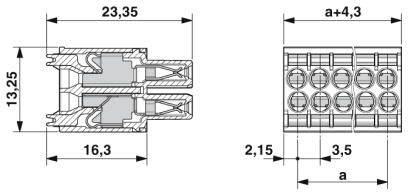

Tehnična risba električnega priključka z dimenzijami v milimetrih: 23,35 x 13,25 x 16,3 za pogled s stranske leve strani.

1/5

Slika je simbolična

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

vtičnica

Število vrst

3.5 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

49 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (15,99 € / Kos)

15,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelske vtičnice Skupno število polov 10 Osnovna mreža: 3.5 mm 1790182 1 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 1 kos
Število vrst: 2
Skupno število polov: 10

Tehnične specifikacije

Število priključkov: 20
Izolacijska skupina: I
Nazivna impulzna napetost (III / 3): 2,5 kV
Vtični sistem: MINI COMBICON - DFMC 1.5
Zaklepanje: brez
Število potencialov: 20
Skupna višina (višina brez spajkalnega zatiča): 13,25 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 3 N
Vlečna sila na pol približno: 2 N
Paritveni cikli: 25

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: vtičnica

Število vrst: 2

Značilnosti: s push-in vzmetno povezavo

RM: 3.5 mm

Skupno število polov: 10

Širina: 35.8 mm

Nazivni tok: 8 A

Nazivni tok - zaokrožen: 8 A

Vsebina: 1 kos

AWG (maks.): 16

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š x V) 23.35 x 35.8 x 13.25 mm

Priključek: Push-In sponka
vzmetna sponka

Proizv. št. delov: 1790182

Barva: zelena

Izolacijski material: PA

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: kositer

Nazivna napetost: 160 V

Višina: 13.25 mm

Dolžina: 23.35 mm

maks. prerez: 1.5 mm²

Min. prečni prerez: 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: DFMC 1,5/10-ST-3,5

Število pinov: 20

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209366 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 10 Osnovna mreža: 3.5 mm 1790182 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209366 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 10 Osnovna mreža: 3.5 mm 1790182 1 kos

Opis

Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Zahvaljujoč barvnim kontrastnim tipkam je mogoče upravljati intuitivno. Optimizirano za utesnjene namestitvene situacije: delovanje in žična povezava iz ene smeri.
