Phoenix Contact ohišje kabelske vtičnice Skupno število polov 2 Osnovna mreža: 7.62 mm 1718481 50 kos

Zeleni električni priključek s šestimi odprtinami in oranžnimi sponkami za povezovanje električnih vodnikov.

Slika je simbolična

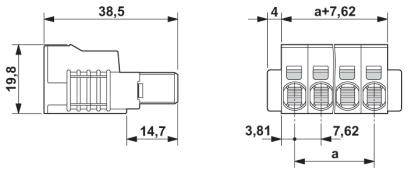

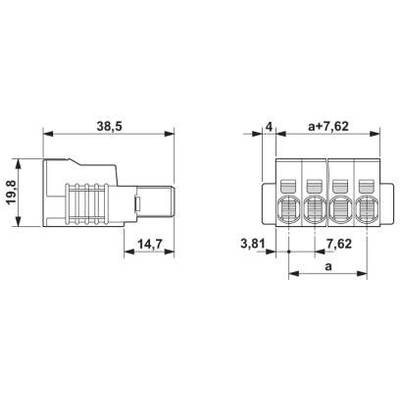

Tehnična risba priključka z dimenzijami: 38,5 mm dolžina, 19,8 mm višina. Detaljni pogled z mrežnim rastrom 3,81 mm.

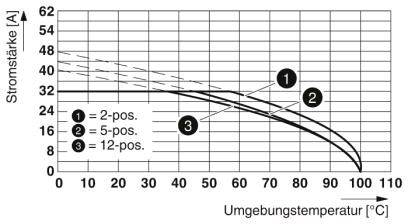

Diagram prikazuje povezavo med električno jakostjo (A) in temperaturo okolja (°C) za 2, 5 in 12 položajev. Električna jakost se z naraščanjem temperature zmanjšuje.

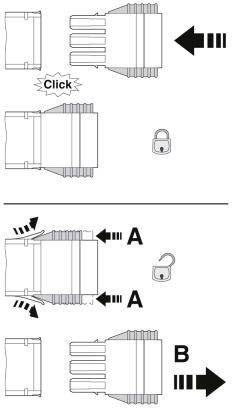

Diagram prikazuje vtič, ki se z zaskočnim mehanizmom zaklene (A) in odklene (B). Puščice nakazujejo smer.

1/4

Slika je simbolična

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

vtičnica

Število vrst

7.62 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

255 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (2,70 € / Kos)

134,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelske vtičnice Skupno število polov 2 Osnovna mreža: 7.62 mm 1718481 50 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 50 kos
Število vrst: 1
Skupno število polov: 2

Tehnične specifikacije

Število priključkov: 2
Nazivni presek: 6 mm²
Izolacijska skupina: I
Nazivna impulzna napetost (III / 3): 8 kV
Vtični sistem: POWER COMBICON 5
Zaklepanje: Kliknite in Zakleni diapozitiv
Število potencialov: 2
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 8 N
Vlečna sila na pol približno: 6 N
Paritveni cikli: 50

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: vtičnica

Število vrst: 1

Značilnosti: s push-in vzmetno povezavo

RM: 7.62 mm

Skupno število polov: 2

Širina: 23.24 mm

Nazivni tok: 41 A

Nazivni tok - zaokrožen: 41 A

Vsebina: 50 kos

AWG (maks.): 8

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 15 mm

Mere: (D x Š x V) 38.45 x 23.24 x 19.8 mm

Priključek: Push-In sponka
vzmetna sponka

Proizv. št. delov: 1718481

Barva: zelena

Izolacijski material: PA

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: kositer

Nazivna napetost: 1000 V

Višina: 19.8 mm

Dolžina: 38.45 mm

maks. prerez: 10 mm²

Min. prečni prerez: 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: SPC 5/ 2-STCL-7,62

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209298 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 2 Osnovna mreža: 7.62 mm 1718481 50 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209298 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 2 Osnovna mreža: 7.62 mm 1718481 50 kos

Opis

Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Končni prostor, ki ga odpre fiksni izvijač, omogoča priročno povezavo prevodnika. Vgrajena jeklena vzmet za dodatno varnost v primeru temperaturnih in močnih nihanj. Optimizirano za utesnjene namestitvene situacije: delovanje in žična povezava iz ene smeri. Sistem samodejnega zaklepanja "klikni in zakleni" ščiti pred naključnim odklopom. Odobritev 600 V UL z najmanjšimi dimenzijami.

Besedilo je strojno prevedeno.
