Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 2.54 mm 1844594 100 kos

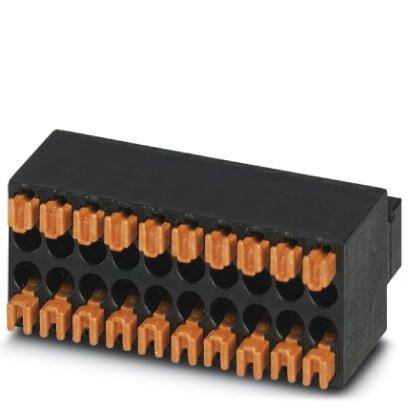

Črn in bakren blok večstičnega priključka, uporabljen za električno povezovanje v elektronskih napravah.

Slika je simbolična

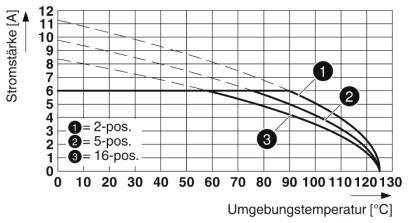

Diagram prikazuje električni tok v amperih glede na temperaturo okolja v stopinjah Celzija za 2-, 5- in 16-polne povezave.

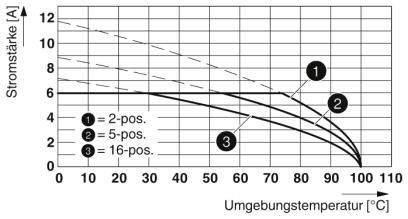

Diagram prikazuje električni tok [A] glede na temperaturo okolja [°C]. Tri krivulje za 2-položajno, 5-položajno in 16-položajno nastavitev. Maksimalna vrednost 8 A pri 20 °C.

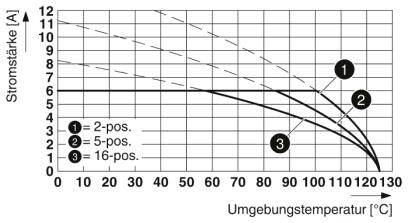

Diagram prikazuje električni tok glede na temperaturo okolja. Tri krivulje: 2-polni, 5-polni, 16-polni. Električni tok pada z naraščajočo temperaturo.

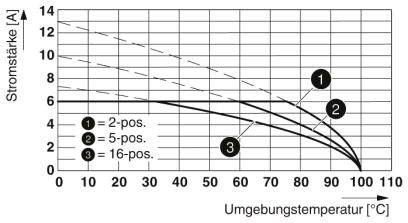

Diagram prikazuje električni tok [A] glede na temperaturo okolja [°C] za 2-, 5- in 16-položajne krivulje, ki padajo z naraščajočo temperaturo.

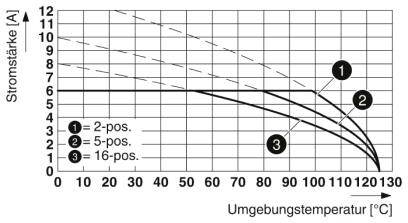

Grafikon prikazuje električni tok v amperih glede na temperaturo okolja v stopinjah Celzija. Krivulje za 2-, 5- in 16-polne priključke; električni tok pada z naraščanjem temperature.

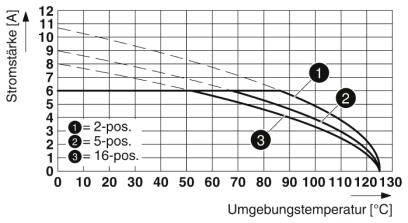

Diagram prikazuje električni tok (A) glede na temperaturo okolja (°C). Tri krivulje: '2-pos.', '5-pos.', '16-pos.' Krivulje padajo z naraščajočo temperaturo.

1/7

Slika je simbolična

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

vtičnica

Število vrst

2.54 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Dostava tor, 20.10.

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 100 kos)

Set (i) - zaloga Nemčija

Skupaj (4,29 € / Kos)

429,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 2.54 mm 1844594 100 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 100 kos
Število vrst: 2
Skupno število polov: 4

Tehnične specifikacije

Število priključkov: 8
Skupina izolacijskih materialov: IIIa
Nazivna impulzna napetost (III / 3): 2,5 kV
Vtični sistem: MICRO COMBICON - DFMC 0.5
Zaklepanje: brez
Število potencialov: 8
Skupna višina (višina brez spajkalnega zatiča): 10,5 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 2 N
Vlečna sila na pol približno: 1 N
Paritveni cikli: 100

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: vtičnica

Število vrst: 2

Značilnosti: s push-in vzmetno povezavo

RM: 2.54 mm

Skupno število polov: 4

Širina: 10.66 mm

Nazivni tok: 6 A

Nazivni tok - zaokrožen: 6 A

Vsebina: 100 kos

AWG (maks.): 20

AWG min.: 26

Dolžina odstranjene izolacije (maks.): 7 mm

Mere: (D x Š x V) 15.85 x 10.66 x 10.5 mm

Priključek: Push-In sponka
vzmetna sponka

Proizv. št. delov: 1844594

Barva: črna

Izolacijski material: LCP

Material kontakta: Cu-zlitina, pozlačena

Stran stika s kontaktno površino: zlato

Nazivna napetost: 160 V

Višina: 10.5 mm

Dolžina: 15.85 mm

maks. prerez: 0.5 mm²

Min. prečni prerez: 0.14 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: DFMC 0,5/ 4-ST-2,54

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209472 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 2.54 mm 1844594 100 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209472 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 2.54 mm 1844594 100 kos

Opis

Pozlačene kontaktne točke zagotavljajo dolgoročno stabilno kakovost prenosa. Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Zahvaljujoč barvnim kontrastnim tipkam je mogoče upravljati intuitivno. Optimizirano za utesnjene namestitvene situacije: delovanje in žična povezava iz ene smeri.

Besedilo je strojno prevedeno.
