Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 3.5 mm 1790124 1 kos

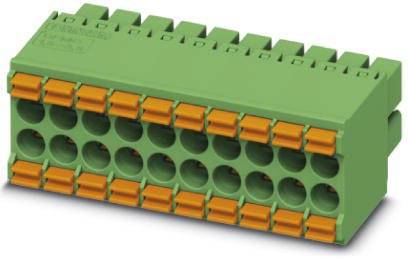

Zeleni modul konektorja z oranžnimi vzvodi, ki se običajno uporablja za elektronske priključke.

Slika je simbolična

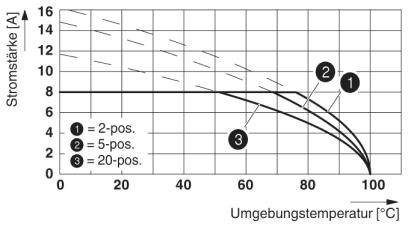

Diagram prikazuje povezavo med jakostjo toka (A) in temperaturo okolja (°C) s tremi krivuljami za 2-, 5- in 20-pos.

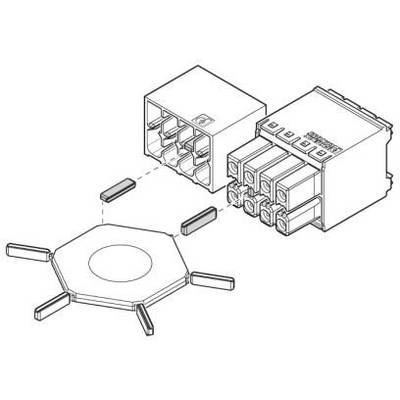

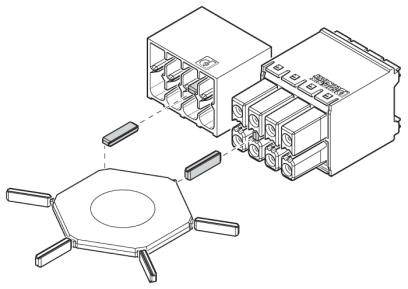

Diagram prikazuje povezavo dveh vtičev s šestkotnim adapterjem v sredini. Vtič in adapter sta označena.

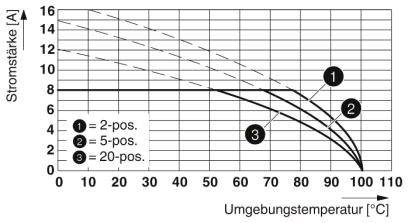

Diagram prikazuje električni tok v amperih glede na okoliško temperaturo v stopnjah Celzija. Tri krivulje označujejo položaje: 1 (2-položajna), 2 (5-položajna), 3 (20-položajna). Električni tok pada z naraščanjem temperature.

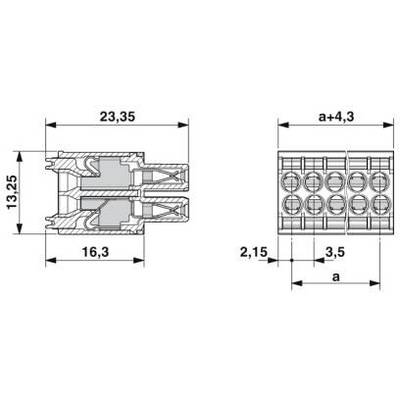

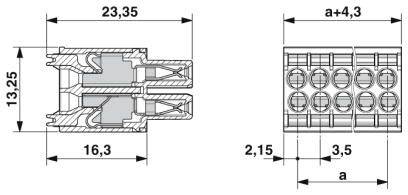

Tehnična risba priključka z merami: širina 23,35 mm, višina 13,25 mm, razdalja med kontakti 16,3 mm, globina 2,15 mm.

1/5

Slika je simbolična

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

vtičnica

Število vrst

3.5 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Hitra dostava pon, 5.10.

17 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (6,49 € / Kos)

6,49 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 3.5 mm 1790124 1 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 1 kos
Število vrst: 2
Skupno število polov: 4

Tehnične specifikacije

Število priključkov: 8
Izolacijska skupina: I
Nazivna impulzna napetost (III / 3): 2,5 kV
Vtični sistem: MINI COMBICON - DFMC 1.5
Zaklepanje: brez
Število potencialov: 8
Skupna višina (višina brez spajkalnega zatiča): 13,25 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 3 N
Vlečna sila na pol približno: 2 N
Paritveni cikli: 25

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: vtičnica

Število vrst: 2

Značilnosti: s push-in vzmetno povezavo

RM: 3.5 mm

Skupno število polov: 4

Širina: 14.8 mm

Nazivni tok: 8 A

Nazivni tok - zaokrožen: 8 A

Vsebina: 1 kos

AWG (maks.): 16

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 10 mm

Mere: (D x Š x V) 23.35 x 14.8 x 13.25 mm

Priključek: Push-In sponka
vzmetna sponka

Proizv. št. delov: 1790124

Barva: zelena

Izolacijski material: PA

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: kositer

Nazivna napetost: 160 V

Višina: 13.25 mm

Dolžina: 23.35 mm

maks. prerez: 1.5 mm²

Min. prečni prerez: 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: DFMC 1,5/ 4-ST-3,5

Število pinov: 8

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209365 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 3.5 mm 1790124 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209365 Phoenix Contact ohišje kabelske vtičnice Skupno število polov 4 Osnovna mreža: 3.5 mm 1790124 1 kos

Opis

Vtična povezava brez orodja, ki prihrani čas. Določena kontaktna sila zagotavlja dolgotrajen stabilen kontakt. Zahvaljujoč barvnim kontrastnim tipkam je mogoče upravljati intuitivno. Optimizirano za utesnjene namestitvene situacije: delovanje in žična povezava iz ene smeri.

Besedilo je strojno prevedeno.
