Phoenix Contact ohišje kabelskega vtiča Skupno število polov 14 Osnovna mreža: 5.08 mm 1825433 1 kos

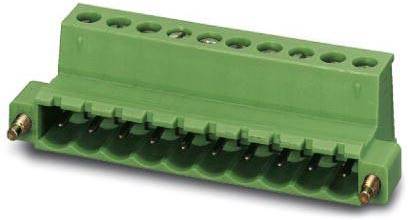

Zeleni električni priključek z večimi priključnimi sponkami, ki se uporablja za varne žične povezave.

Slika je simbolična

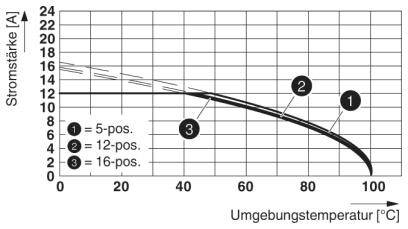

Diagram prikazuje električni tok [A] glede na okoliško temperaturo [°C]. Tri krivulje za 5-žilni (1), 12-žilni (2) in 16-žilni (3) vodnik. Krivulje padajo proti desni.

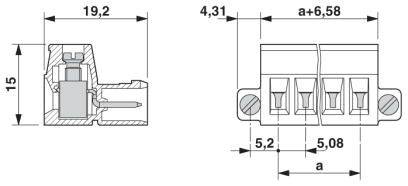

Tehnična risba elektronske sponke z merami: višina 15 mm, širina 19,2 mm, in detajlni pogled postavitve sponk.

1/3

Slika je simbolična

Vrsta izdelka

ohišje kabelskega vtiča

Izvedba

vtič

Število vrst

5.08 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Hitra dostava tor, 6.10.

4 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (13,99 € / Kos)

13,99 €

z DDV

Na voljo samo 4 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelskega vtiča Skupno število polov 14 Osnovna mreža: 5.08 mm 1825433 1 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 1 kos
Število vrst: 1
Skupno število polov: 14

Tehnične specifikacije

Število priključkov: 14
Nazivni presek: 2,5 mm²
Izolacijska skupina: I
Nazivna impulzna napetost (III / 3): 4 kV
Vtični sistem: CLASSIC COMBICON
Zaklepanje: vijačna prirobnica
Število potencialov: 14
Skupna višina (višina brez spajkalnega zatiča): 15 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 8 N
Vlečna sila na pol približno: 7 N
Paritveni cikli: 25

Vrsta izdelka: ohišje kabelskega vtiča

Izvedba: vtič

Število vrst: 1

Značilnosti: s poteznim tulcem

RM: 5.08 mm

Skupno število polov: 14

Širina: 81.24 mm

Nazivni tok: 12 A

Nazivni tok - zaokrožen: 12 A

Vsebina: 1 kos

AWG (maks.): 12

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 7 mm

Mere: (D x Š x V) 19 x 81.24 x 15 mm

Priključek: vijačni

Velikost navoja: M3

Proizv. št. delov: 1825433

Barva: zelena

Izolacijski material: PA

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: kositer

Nazivna napetost: 320 V

Višina: 15 mm

Dolžina: 19 mm

maks. prerez: 2.5 mm²

Min. prečni prerez: 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: IC 2,5/14-STF-5,08

Število pinov: 14

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209449 Phoenix Contact ohišje kabelskega vtiča Skupno število polov 14 Osnovna mreža: 5.08 mm 1825433 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209449 Phoenix Contact ohišje kabelskega vtiča Skupno število polov 14 Osnovna mreža: 5.08 mm 1825433 1 kos

Opis

Znano načelo povezave omogoča uporabo po vsem svetu. Enostavna zamenjava tiskanih vezij s priključnimi moduli. Privijte prirobnico za največjo mehansko stabilnost. Obrnjen vtič s pin stiki za prste varne izhode naprav ali leteče kabelske povezave. Lahko se kombinira z družino MSTB 2.5. Nizko ogrevanje zaradi največje kontaktne sile.

Besedilo je strojno prevedeno.
