Phoenix Contact ohišje kabelskega vtiča Skupno število polov 4 Osnovna mreža: 5.08 mm 1842238 1 kos

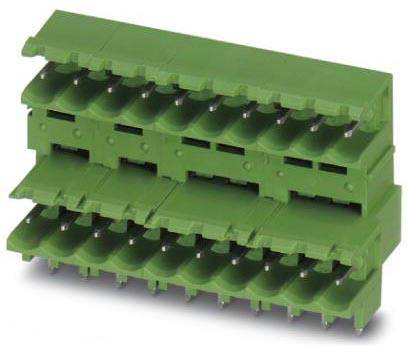

Zeleni stenski priključni blok z več priključki, razporejenimi v treh vrstah. Primeren za elektronske aplikacije.

Slika je simbolična

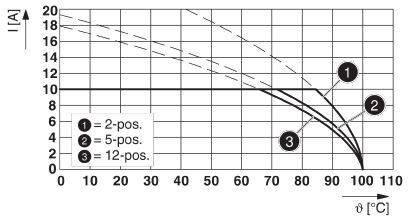

Diagram prikazuje tok (I[A]) glede na temperaturo (θ[°C]) s tremi krivuljami: 1=2-položajen, 2=5-položajen, 3=12-položajen. Prikazuje odvisnost toka od temperature.

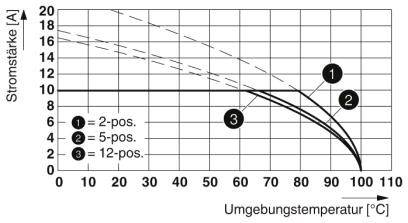

Diagram prikazuje električni tok glede na okoliško temperaturo za 2, 5 in 12 položajev. Večje število položajev zmanjšuje električni tok.

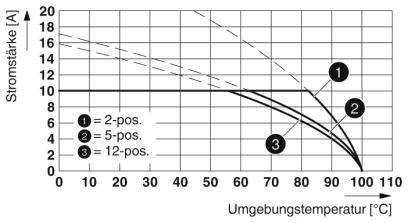

Diagram prikazuje jakost toka v odvisnosti od temperature okolja. Tri krivulje: '2-pos.', '5-pos.', '12-pos.'. Potek: jakost toka pada z naraščajočo temperaturo.

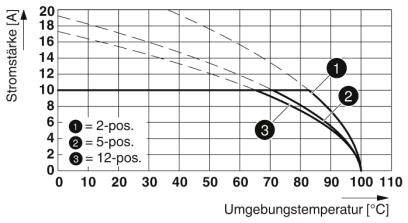

Diagram prikazuje električni tok (A) glede na temperaturo okolja (°C) s tremi krivuljami za različne položaje (2-pos., 5-pos., 12-pos.). Električni tok pada z naraščanjem temperature.

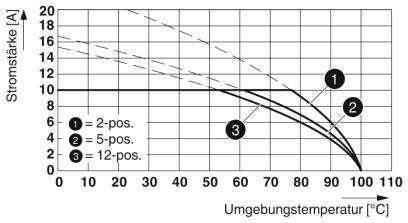

Diagram prikazuje električni tok [A] glede na temperaturo okolja [°C]. Tri krivulje za 2-položajni, 5-položajni in 12-položajni stikalni element. Zmanjšanje toka z naraščajočo temperaturo.

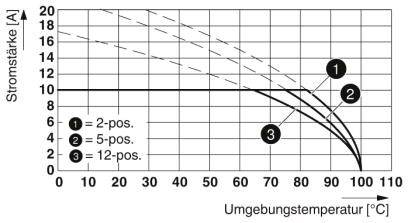

Diagram krivulje jakosti toka glede na temperaturo s tremi linijami za različne položaje (2, 5, 12), x-os: temperatura (°C), y-os: jakost toka (A).

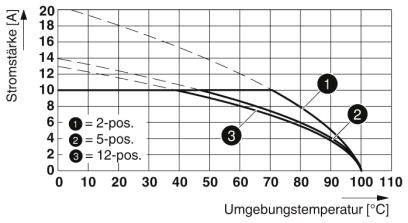

Diagram prikazuje razmerje med jakostjo toka (A) in temperaturo okolja (°C) za 2-, 5- in 12-polne vezave. Jakost toka pada z naraščajočo temperaturo.

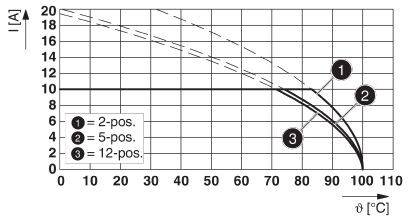

Diagram prikazuje karakteristične krivulje toka in temperature za 2, 5 in 12 položajev. Osi predstavljata tok (I) v amperih in temperaturo (Θ) v stopinjah Celzija.

1/9

Slika je simbolična

Vrsta izdelka

ohišje kabelskega vtiča

Izvedba

vtič

Število vrst

5.08 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Hitra dostava pet, 2.10.

39 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (3,79 € / Kos)

3,79 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelskega vtiča Skupno število polov 4 Osnovna mreža: 5.08 mm 1842238 1 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 1 kos
Število vrst: 2
Skupno število polov: 4

Tehnične specifikacije

Število priključkov: 8
Nazivni presek: 2,5 mm²
Dimenzije zatiča: 1 x 1 mm
Skupina izolacijskih materialov: IIIa
Nazivna impulzna napetost (III / 3): 4 kV
Vtični sistem: CLASSIC COMBICON
Zaklepanje: brez
Število potencialov: 8
Višina (višina brez spajkalnega zatiča): 27,49 mm
Dolžina zatiča: 3,8 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 8 N
Vlečna sila na pol približno: 6 N
Paritveni cikli: 25
Frekvenca: 10 - 150 - 10 Hz

Vrsta izdelka: ohišje kabelskega vtiča

Izvedba: vtič

Število vrst: 2

RM: 5.08 mm

Skupno število polov: 4

Širina: 22.87 mm

Nazivni tok: 10 A

Nazivni tok - zaokrožen: 10 A

Vsebina: 1 kos

Mere: (D x Š x V) 20.1 x 22.87 x 31.29 mm

Priključek: za tiskano vezje

Proizv. št. delov: 1842238

Barva: zelena

Izolacijski material: PBT

Material kontakta: Cu-zlitina, pocinkana

Kontaktna površina natisne strani: kositer

Stran stika s kontaktno površino: kositer

Nazivna napetost: 320 V

Višina: 31.29 mm

Dolžina: 20.1 mm

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: MDSTBW 2,5/ 4-G-5,08

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209466 Phoenix Contact ohišje kabelskega vtiča Skupno število polov 4 Osnovna mreža: 5.08 mm 1842238 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209466 Phoenix Contact ohišje kabelskega vtiča Skupno število polov 4 Osnovna mreža: 5.08 mm 1842238 1 kos

Opis

Največja prilagodljivost pri oblikovanju naprav - osnovni trak za priključke z različnimi tehnologijami povezave. Enostavna zamenjava tiskanih vezij s priključnimi moduli. Znano načelo sestavljanja omogoča uporabo po vsem svetu. Priključitev prevodnika v več nadstropjih omogoča večjo gostoto stika.

Besedilo je strojno prevedeno.
