Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 transformatorski modul Primarni tok 4000 A Sekundarni tok 1 A Premer
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (565,00 € / Kos)
565,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Phoenix Contact PACT RCP-4000A-1A-D190-10M transformatorski modul Primarni tok 4000 A Sekundarni tok 1 A Premer vhoda kabla:190 mm 1 kos
- Izhodni tok 1 A
- Premer vhoda kabla 190 mm
Tehnične specifikacije
- Vrsta povezave: vijačna povezava
- Temperatura okolice (delovanje): -30 ° C - +80 ° C (merilna tuljava), -20 ° C - +70 ° C (oddajnik)
- Merilna tuljava zaščitnega razreda: IP67
- Oddajnik zaščitnega razreda: IP20
- Material ohišja: PC
- Material tuljave: Elastollan
- Presek prevodnika: 0,2 mm² - 2,5 mm²
- Presek prevodnika AWG: 24 - 14
- Dolžina traku: 7 mm
- Navojni navoj: M3
- Nazivna napetost izolacije: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
- Nazivna napajalna napetost: 24 V / DC
- Največja poraba toka: 190 mA
- Poraba moči: 4 W
- Območje merjenja frekvence: 40 Hz - 20000 Hz
- Vhodni signal: 100 mV
- Vhodna impedanca: 27 kΩ (najmanjše merilno območje)
- Izhodni signal: 100 mV
- Tok izhodnega signala: 0 A AC - 1 A
- Obremenitev: 0 Ω - 1,5 Ω
- Dolžina merilne tuljave: 600 mm
- Premer merilne tuljave: 8,3 mm
- Dolžina signalne linije: 10000 mm
- Ime povezave: stran oddajnika
- Navor privijanja: 0,5 Nm - 0,6 Nm
- Vrsta izdelka
transformatorski modul
- Primarni tok
4000 A
- Sekundarni tok
1 A
1.5 VA
- Premer vhoda kabla
190 mm
- Vrsta
PACT RCP-4000A-1A-D190-10M
- Mere
(D x Š x V) 70.4 x 22.5 x 85 mm
- Izhodni tok
1 A
- Merilna kategorija
CAT III 1000 V
- Širina
22.5 mm
- Višina
85 mm
- Dolžina
70.4 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 transformatorski modul Primarni tok 4000 A Sekundarni tok 1 A Premer
Tehnični podatki 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 transformatorski modul Primarni tok 4000 A Sekundarni tok 1 A Premer
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2225792 Phoenix Contact PACT RCP-4000A-1A-D190-10M 2910327 transformatorski modul Primarni tok 4000 A Sekundarni tok 1 A Premer
Opis

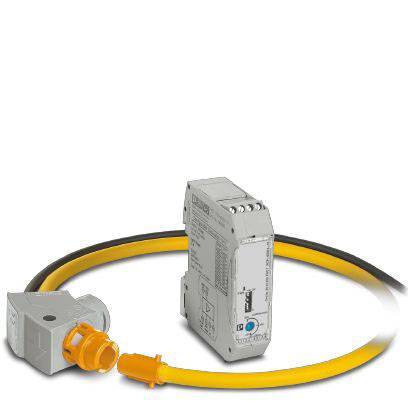

Set, sestavljen iz oddajnika 1 A in tuljave Rogowski s signalno linijo. Dolžina tuljave Rogowski: 600 mm, premer: 190 mm. Dolžina signalne linije: 10 m. Tuljava Rogowski meri izmenični tok iz vodil in daljnovodov.
