Phoenix Contact PLC-PT-ELR W1/ 2-24DC smerni obremenitveni rele 24 V/DC z diodo za zaščito polaritete Primerno za znamko

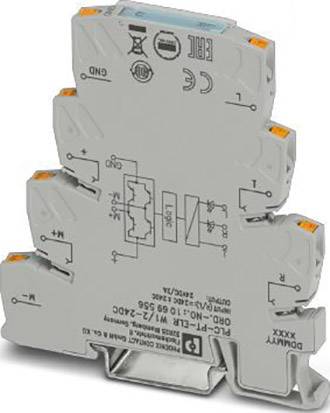

'Ozko sivo električno rele z oranžnimi sprostitvami in tehničnimi napisi, vključno s shemo priključkov.'

Slika je simbolična

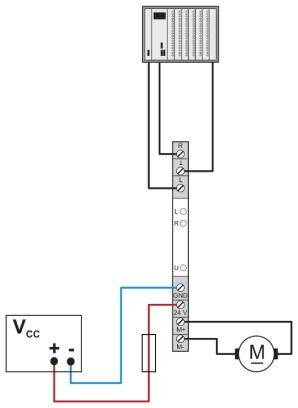

'Shematski prikaz električne krmilne naprave z virom napetosti, stikalom in motorjem. Povezave so barvno označene.'

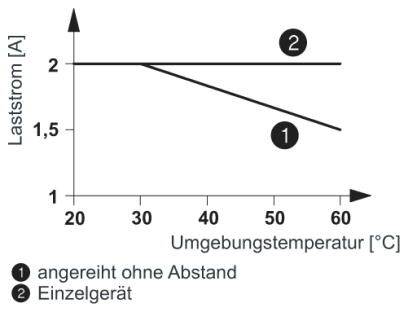

Diagram prikazuje tok obremenitve [A] glede na temperaturo okolja [°C]. Primerjata se postavitvi 'stisnjeno brez razmika' (padajoče) in 'posamezna naprava' (vodoravno).

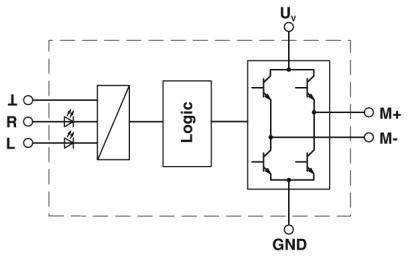

Blokovna shema ojačevalnika z LED-diodami, logično enoto in tranzistorskim vezjem. Priključki označeni z L, R, Uv, GND, M+, M-.

1/4

Slika je simbolična

Vrsta izdelka

smerni obremenitveni rele

Nazivna napetost

24 V/DC

Priključek

Push-In sponka

Vrsta embalaže

Piece

Vrsta

PLC-PT-ELR W1/ 2-24DC

Podatkovni list izdelka (PDF)

Dostava pet, 23.10.

115 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (134,99 € / Kos)

134,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura okolice (skladiščenje / transport): -40 ° C - +85 ° C
Vnos imena: napajanje naprave
Frekvenca prenosa 300 Hz
Prikaz stanja: LED rumena
Tipični čas vklopa: 200 µs
Omejitev prenapetosti:>33 V / DC
Območje vhodne napetosti: 19,2 V / DC - 28,8 V / DC
Zaščitni tokokrog: zaščita obratne polarnosti zaščita dioda z obratno polariteto, zaščita pred prenapetostjo
Ime izhod: DC izhod
Oznaka zaščite: zaščita proti polarnosti
Zaščitni krog / sestavni del: zaščitna dioda z obratno polariteto
Namestitveni položaj: navpično (montažna tirnica vodoravna)
Ime povezave: krmilno vezje
Dolžina traku: 8 mm
Prerez prevodnika togo: 0,14 mm² - 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² - 2,5 mm²
Presek prevodnika AWG: 26 - 14
Nazivna napetost izolacije: 50 V
Nazivna impulzna napetost: 0,5 kV

Vrsta embalaže: Piece

Vrsta izdelka: smerni obremenitveni rele

Vrsta: PLC-PT-ELR W1/ 2-24DC

Nazivna napetost: 24 V/DC

Krmilna napetost (min).: 19.2 V/DC

Krmilna napetost (maks.): 28.8 V/DC

Območje krmilne napetosti: 19.2 - 28.8 V/DC

Preklopna napetost (min.): 10 V/DC

Preklopna napetost (maks.): 30 V/DC

Primerno za znamko: Phoenix Contact

Značilnosti: z diodo za zaščito polaritete

Namestitev: din-letev

Priključek: Push-In sponka

Čas odziva: 80 ms

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 6.5 mm

Višina: 80 mm

Globina: 86 mm

Mere: (Š x V x G) 6.5 x 80 x 86 mm

Vsebina: 1 kos

UKCA: da
