Name: Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivna napetost: 110 V/DC Preklopni tok maks.: 50 mA 2 menjalo 1
Brand: Phoenix Contact
SKU: 2225419
Availability: BackOrder

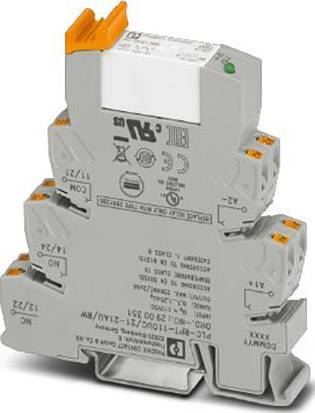

Sivo zaporedno priključno modulno enoto za električno povezavo z oranžnimi gumbi in možnostmi označevanja, primerno za montažo na DIN letev.

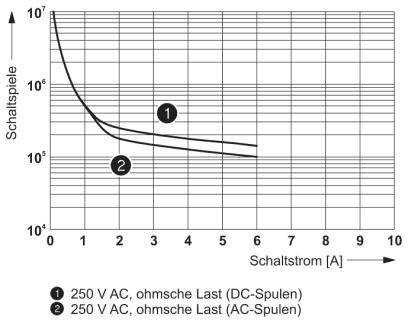

Diagram prikazuje preklopne igre glede na preklopni tok za 250 V AC. Dve krivulji: enosmerne tuljave ('1'), izmenične tuljave ('2').

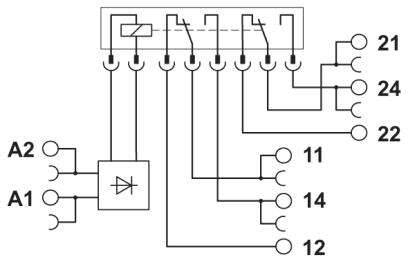

'Električna shema releja z 8 priključki, levo za A1, A2, desno za 21, 24, 22 ter 11, 14, 12.'

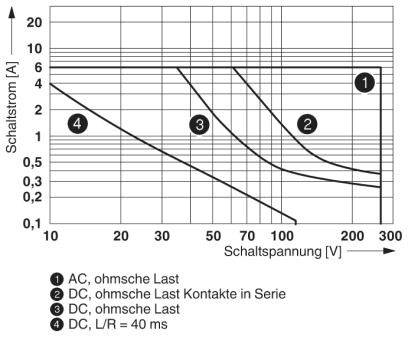

Diagram prikazuje stikalni tok [A] v primerjavi s stikalno napetostjo [V] za stikalne cikle: 1. AC, 2. DC z omsko obremenitvijo v seriji, 3. DC omska obremenitev, 4. DC L/R = 40 ms.

1/4

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

110 V/DC

Preklopna napetost (maks.)

30 V/AC

Preklopni tok maks.

50 mA

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

27 kos - zaloga Nemčija

Podobni izdelki

Število

kos - zaloga Nemčija

Skupaj (71,99 € / Kos)

71,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,5 W
Največja stikalna napetost: 30 V AC
Najmanjša stikalna napetost: 100 mV (pri 10 mA)
Najmanjši vklopni tok: 1 mA (pri 24 V)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
100 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
2 A (pri 24 V, AC15)
2 A (pri 120 V, AC15)
2 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna napetost izolacije: 250 V AC
Nazivna impulzna napetost: 6 kV
Izolacija: osnovna izolacija
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT-110UC/21-21AU/RW

Priključek: Push-In sponka

Čas odziva: 5 ms

Čas padanja: 11 ms

Kontakt: 2 menjalo

Material kontakta: AgNi + trdna pozlata

Nazivna napetost: 110 V/DC

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 1500 VA

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: z LED

: RT III

Maks. temperatura: +70 °C

Min. temperatura: -40 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 1 kos

UKCA: da

Različice(Vse cene so z DDV)

Preklopna napetost (maks.)

Preklopni tok maks.

Nazivna napetost

Kontakt

Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivna napetost: 110 V/DC Preklopni tok maks.: 50 mA 2 menjalo 1 kos

Št. izdelka:2225419

Dostava pon.,2.11.

27 kos - zaloga NemčijaConrad Electronic

Priporočeni izdelki

30 V/AC

50 mA

110 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

71,99 €^*

Phoenix Contact DEK-REL- 5/I/1 relejni modul Nazivna napetost: 5 V DC/AC Preklopni tok maks.: 3 A 1 zapiralo Piece 1 kos

Št. izdelka:2225813

Dostava sre.,21.10.

8 kos - zaloga NemčijaConrad Electronic

250 V/AC

3 A

5 V DC/AC

1 zapiralo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

42,99 €^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 1 menjalo Piece 1 kos

Št. izdelka:2225814

Dostava sre.,21.10.

6 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

81,99 €^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivna napetost: 12 V/DC Preklopni tok maks.: 6 A 1 zapiralo Piece 1 kos

Št. izdelka:2209100

Dostava pon.,2.11.

20 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

12 V/DC

1 zapiralo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

27,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 1 zapiralo Piece 1 kos

Št. izdelka:2225771

Dostava pon.,2.11.

54 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 zapiralo

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 1 zapiralo Piece 1 kos

Št. izdelka:2209098

Dostava pon.,2.11.

70 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 zapiralo

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

29,99 €^*

Phoenix Contact PLC-RPT- 24DC/21/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 1 menjalo 1 kos

Št. izdelka:2225768

Dostava sre.,21.10.

27 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

19,99 €^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 50 mA 1 menjalo 1 kos

Št. izdelka:2225770

Dostava pon.,2.11.

27 kos - zaloga NemčijaConrad Electronic

30 V/AC

50 mA

24 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

20,99 €^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo Piece 1 kos

Št. izdelka:2225417

Dostava sre.,21.10.

20 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

57,99 €^*

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 6 A 1 menjalo Piece 1 kos

Št. izdelka:2225769

Dostava sre.,21.10.

2 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

30,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivna napetost: 110 V/DC Preklopni tok maks.: 50 mA 2 menjalo 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW relejni modul Nazivna napetost: 110 V/DC Preklopni tok maks.: 50 mA 2 menjalo 1

Opis

Vibracijska in udarna odpornost po EN 50155. Varno ločevanje po DIN EN 50178 med tuljavo in stikom. Certificirano po EN 50155.

Besedilo je strojno prevedeno.

Opis

Vibracijska in udarna odpornost po EN 50155. Varno ločevanje po DIN EN 50178 med tuljavo in stikom. Certificirano po EN 50155.

Besedilo je strojno prevedeno.
