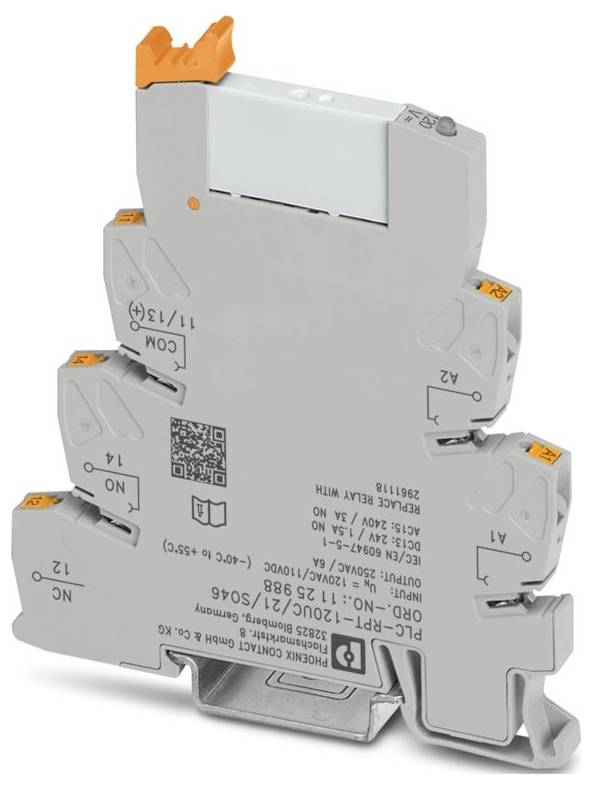

Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 menjalo 10 kos

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RPT-120UC/21/SO46

Priključek

Push-In vzmetni priključek

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (28,90 € / Kos)

289,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
širina 6,2 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... maks. 55 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 3
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: poljuben
Navodila za uporabo: Zaščita pred dotikom mora biti nameščena (v primeru napetosti> 25 V AC/60 V DC) mora zagotoviti monter sistema. Gre za vgradni aparat brez zaščite pred neposrednim stikom.
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 0,84 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodno napetostno območje: 93,6 V AC ... 168 V AC (20 °C); 85,8 V DC ... 154 V enosmernega toka (20 °C)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: Mostni usmernik; RC omrežje
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC
Indikator stanja: LED (rumena)
Uporaba: Filter proti motnjam
Kratkostični tok: 200 A (pogojni kratkostični tok)
Največji vklopni tok: 10 A (4 s)
Izolacija: Varna ločitev, ojačana izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 11. december 2025
Nazivna vhodna napetost UN: 120 V AC; 110 V DC
Tipični vhodni tok pri UN: 7 mA (50 Hz); 8 mA (60 Hz)
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 6 A
UKCA: UKCA
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 250 V AC
Nazivna impulzna napetost: 6 kV
Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT III (rele)
Stopnja zaščite (mesto namestitve): IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: 2 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 7 ms
Tipičen čas ponovitve: 20 ms
Vrsta preklopnega kontakta: Enojni kontakt
Material kontaktov: AgSnO, trdo pozlačen
Minimalna preklopna napetost: 5 V (100 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja izklopna moč (uporna obremenitev): 140 W (24 V DC); 20 W (48 V DC); 18 W (60 V DC); 23 W (110 V DC); 40 W (220 V DC); 1500 VA (250 V AC)
Minimalna preklopna moč: 0,12 W
Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
Omrežna frekvenca: 50/60 Hz
Nazivna napetost (priložen elektromehanski rele): 60 V DC
Izhodna varovalka: 4 A gL/gG NEOZED
Tipična napetost izpada: 50 V AC

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT-120UC/21/SO46

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 93.6 V/AC

Delovna napetost (maks.): 168 V/AC

Čas odziva: 7 ms

Čas padanja: 20 ms

Kontakt: 1 menjalo

Material kontakta: AgSnO + trdna pozlata

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 1500 VA

Značilnosti: vtični

: IP20

Maks. temperatura: 85 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 6.2 mm

Višina: 80 mm

Mere: (Š x V x G) 6.2 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 relejni modul 1 menjalo 10 kos

Opis

Vmesnik PLC pred motnimi tokovi ali motnimi napetostmi na krmilni strani. Sestavljen iz osnovnega terminala PLC-BPT-120UC/21/SO46 z vtičnim priključkom in vtičnim miniaturnim relejem z močnostnim kontaktom do 6 A, 1 preklopnim kontaktom, vhodna napetost 120 V AC
