Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivna napetost: 12 V/DC Preklopni tok maks.: 6 A 1 zapiralo 1 kos

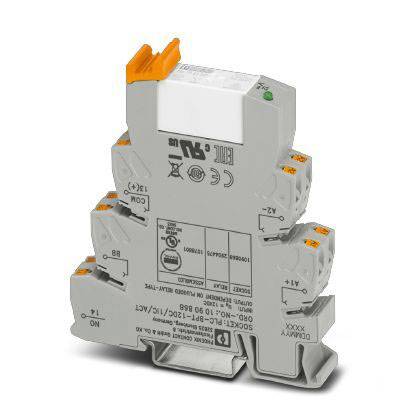

Elektronska naprava za nadzor napetosti, nameščena na DIN letev, z več priključki in kontrolno lučko.

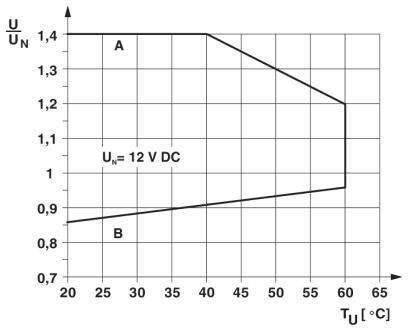

Diagram prikazuje razmerje med relativno napetostjo (U/UN) in temperaturo (TU v °C). Napetost ostaja konstantna pri 12 V DC med 25°C in 40°C. Odstopanja nad ali pod tema temperaturama vplivajo na napetost.

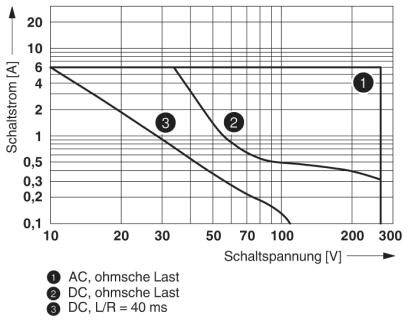

Diagram prikazuje mejne krivulje stikovalnega toka (A) glede na stikalno napetost (V) za: 1) AC, ohmska obremenitev 2) DC, ohmska obremenitev 3) DC, L/R = 40 ms.

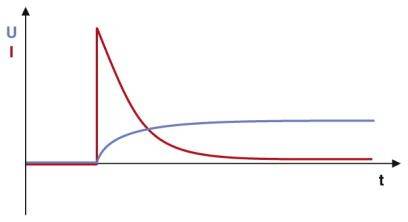

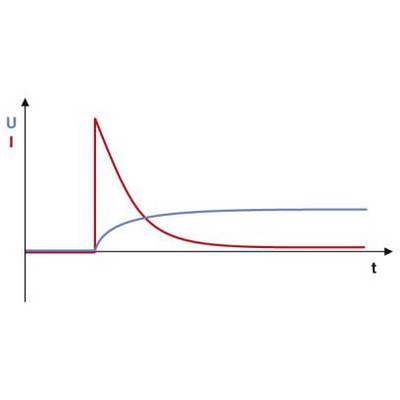

'Napetost (U) in tok (I) glede na čas (t) v RC-vezju: Napetost strmo narašča in pada, tok ima začetni vrh in nato upada.'

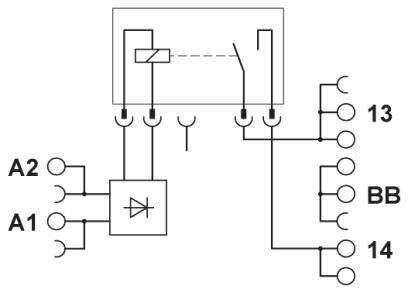

Shematski načrt električnega preklopnega releja s priključki A1, A2, BB, 13 in 14 ter prikaz zapirača in diodnega simbola.

1/5

Vrsta izdelka

relejni modul

Kontakt

1 zapiralo

Nazivna napetost

12 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

20 kos - zaloga Nemčija

Podobni izdelki

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (27,99 € / Kos)

27,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,4 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 12 V (pri 100 mA)
Najmanjši stikalni tok: 100 mA (pri 12 V DC)
Najvišji vhodni tok: 80 A (za 20 ms)
Največja zmogljivost loma (ohmična obremenitev):
144 W (pri 24 V DC)
58 W (pri 48 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
85 W (pri 250 V DC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
6 A (pri 24 V, AC15)
6 A (pri 120 V, AC15)
6 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna napetost izolacije: 250 V AC
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev, ojačana izolacija
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 12DC/ 1IC/ACT

Priključek: Push-In sponka

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 1 zapiralo

Material kontakta: AgSnO2

Nazivna napetost: 12 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: z LED

: vrsta relejske zaščite RT II

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 1 kos

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivna napetost: 12 V/DC Preklopni tok maks.: 6 A 1 zapiralo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT relejni modul Nazivna napetost: 12 V/DC Preklopni tok maks.: 6 A 1 zapiralo 1 kos

Opis

PLC-INTERFACE za visoke vhodne tokove, sestavljen iz PLC-BPT ... / 1 IC / ACT osnovni priključni blok s potisnim priključkom in vtičnim miniaturnim relejem, za vgradnjo na montažno tirnico NS 35 / 7.5, max. Vtični tok do 130 A, 1 NO kontakt, vhodna napetost 12 V DC
