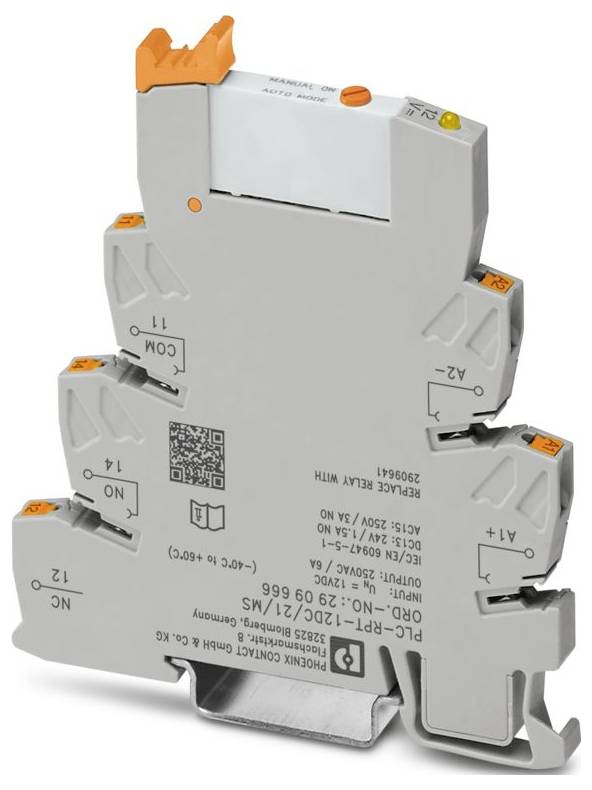

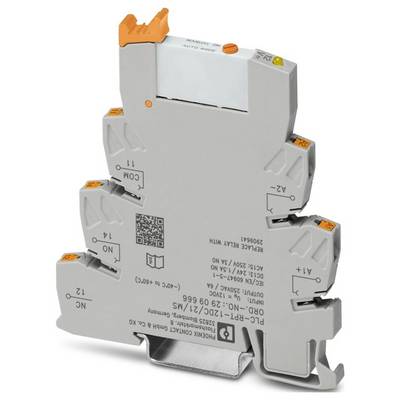

Phoenix Contact PLC-RPT- 12DC/21/MS relejni modul 1 menjalo Piece 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
PLC-RPT- 12DC/21/MS
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
21,99 €
3
5% = 1,09 €
20,90 €
5
7% = 1,53 €
20,46 €
10
9% = 1,92 €
20,07 €
25
10% = 2,14 €
19,85 €
50
11% = 2,51 €
19,48 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (21,99 € / Kos)
21,99 €
z DDV
Na voljo samo 10 kos - zaloga Nemčija
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- širina 6,2 mm
- Višina: 80 mm
- Globina: 94 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60664; IEC 60664A; DIN VDE 0110; IEC 60255/DIN VDE 0435 (v ustreznih delih)
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Opomba za uporabo: Pri napetostih, večjih od 250 V (L1, L2, L3), med enakimi priključki sosednjih modulov je treba namestiti ločilno ploščo PLC-ATP. Premostitev potenciala se nato doseže z FBST 8-PLC... ali FBST 500...
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,18 W
- Način delovanja: 100 % ED
- CE: CE
- Potrdilo: TAE0000196
- Vhodno napetostno območje: 9,7 V DC ... 16,8 V enosmernega toka (20 °C)
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo | Protitekajoča dioda
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
- Uporaba: Ročno stikalo
- Kratkostični tok: 200 A (pogojni kratkostični tok)
- Največji vklopni tok: 10 A (4 s)
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 11. december 2025
- Nazivna vhodna napetost UN: 12 V DC
- Tipični vhodni tok pri UN: 15,3 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 6 A
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Standardi / Predpisi: Standardi / Predpisi
- UKCA: UKCA
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: °C
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 250 V
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT II (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 1 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kV AC (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 5 ms
- Tipičen čas ponovitve: 8 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgSnO
- Minimalna preklopna napetost: 5 V (pri 100 mA)
- Minimalni preklopni tok: 10 mA (12 V)
- Največja preklopna moč (uporna obremenitev): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Izolacijske lastnosti: Tuljava/Kontakt: Izolacijske lastnosti: Tuljava/Kontakt
- Nazivna impulzna vzdržna napetost: 6 kV
- Nazivna napetost (priložen elektromehanski rele): 12 V DC
- Izhodna varovalka: 4 A gL/gG NEOZED
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT- 12DC/21/MS
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
9.7 V/DC
- Delovna napetost (maks.)
16.8 V/DC
- Čas odziva
5 ms
- Čas padanja
8 ms
- Kontakt
1 menjalo
- Material kontakta
AgSnO
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
1500 VA
- Značilnosti
s testno tipko
IP20
- Maks. temperatura
60 °C
- Min. temperatura
-40 °C
- Globina
94 mm
- Širina
6.2 mm
- Višina
80 mm
- Mere
(Š x V x G) 6.2 x 80 x 94 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580332 Phoenix Contact PLC-RPT- 12DC/21/MS relejni modul 1 menjalo Piece 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580332 Phoenix Contact PLC-RPT- 12DC/21/MS relejni modul 1 menjalo Piece 1 kos
Opis
PLC vmesnik, sestavljen iz osnovnega terminala PLC-BPT.../21 z vtičnim priključkom in vtičnega miniaturnega releja z močnostnim kontaktom in ročnim upravljanjem, 1 preklopni kontakt, vhodna napetost 12 V DC
