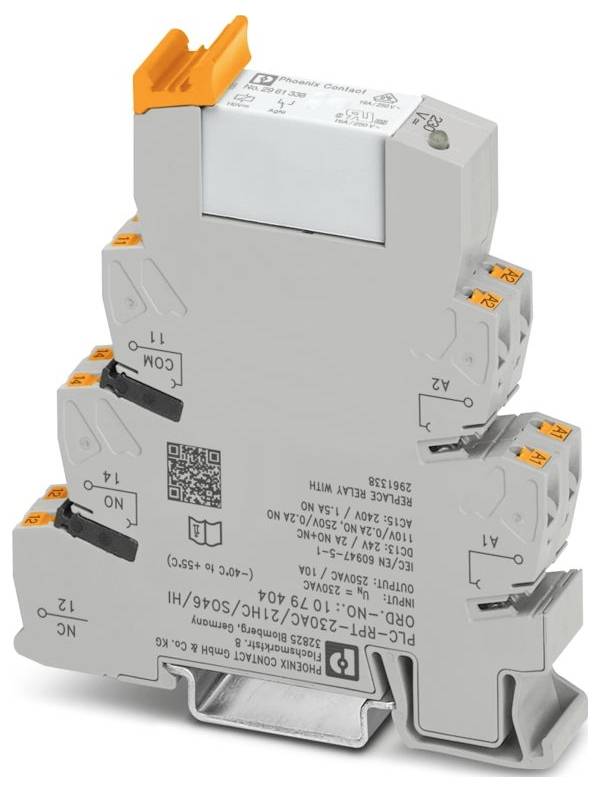

Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI relejni modul 1 menjalo 10 kos

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RPT-230AC/21HC/SO46/HI

Priključek

Push-In vzmetni priključek

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (62,50 € / Kos)

625,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
Širina: 14 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... do 50 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: poljuben
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 1,04 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodna napetost: 190 V AC ... 264 V AC (20 °C)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: Mostni usmernik
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
Uporaba: Filter proti motnjam
Največji vklopni tok: 30 A (300 ms)
Izolacija: Osnovna izolacija; Varna ločitev, ojačana izolacija in 6 kV med vhodnim vezjem in izhodnimi kontaktnimi tokovnimi potmi
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 20. januar 2026
Nazivna vhodna napetost UN: 230 V AC
Tipični vhodni tok pri UN: 14 mA (50 Hz)
Indikator delovne napetosti: rumena LED
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 10 A; 6 A (vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
UKCA: UKCA
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna impulzna napetost: 4 kV
Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT II (rele)
Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kV AC (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 10 ms
Tipičen čas ponovitve: 8 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgNi
Minimalna preklopna napetost: 12 V (10 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja preklopna moč (uporna obremenitev): 240 W (pri 24 V DC); 58 W (pri 48 V DC); 48 W (pri 60 V DC); 50 W (pri 110 V DC); 80 W (pri 220 V DC); 2500 VA (pri 250 V AC)
Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 6 A (pri 24 V, AC15); 6 A (pri 120 V, AC15); 6 A (pri 250 V, AC15)
Nazivna napetost (priložen elektromehanski rele): 110 V DC
Največja premostitvena izklopna moč (ohmska obremenitev): 144 W (pri 24 V DC; ta vrednost velja za sponke 12). Če so sponke 12 premoščene, velja normalna vrednost. 1500 VA (pri 250 V AC; ta vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
Izguba vhodne moči pri UN: 3 VA
Prag vklopa: 190 V AC
Prag izklopa: 170 V AC
Vhodno vezje: RC vezje s pragovnim stikalom

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT-230AC/21HC/SO46/HI

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 190 V/AC

Delovna napetost (maks.): 264 V/AC

Čas odziva: 10 ms

Čas padanja: 8 ms

Kontakt: 1 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 2500 VA

Značilnosti: z LED

: IP20

Maks. temperatura: 50 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (Š x V x G) 14 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI relejni modul 1 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI relejni modul 1 menjalo 10 kos

Opis

PLC vmesnik, sestavljen iz osnovnega terminala PLC-BSC.../21HC/SO46/HI z vtičnim priključkom in vtičnih miniaturnih relejev za visok neprekinjen tok, 1 preklopni kontakt, nazivna vhodna napetost 230 V AC, z definiranimi pragovi vklopa in izklopa
