Name: Phoenix Contact PLC-RPT-230UC/21HC/EX relejni modul 1 menjalo Piece 10 kos
Brand: Phoenix Contact
SKU: 3580095
Availability: SoldOut

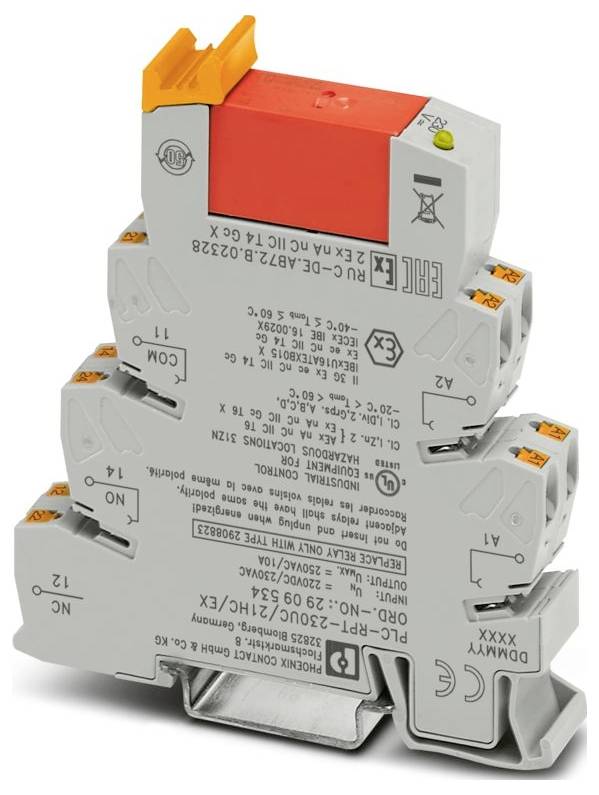

'Relejna modul Phoenix Contact z oranžno ročico' - kompakten relejna modul za industrijsko avtomatizacijo s številnimi priključnimi vrati.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RPT-230UC/21HC/EX

Podatkovni list izdelka (PDF)

Ni na voljo

Skupaj (265,00 € / Kos)

265,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
Širina: 14 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... 55 °C; -40 °C ... 60 °C (UL)
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 3
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: poljuben
ATEX: ATEX
IECEx: IECEx
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
UL, ZDA / Kanada: UL, ZDA / Kanada
Največja izguba moči pri nominalnih pogojih: 1,04 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodno napetostno območje: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 264 V enosmernega toka (20 °C)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: Mostni usmernik | Mostni usmernik
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
Uporaba: visoki neprekinjeni tokovi; območja, ogrožena od eksplozije
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Največji vklopni tok: 30 A (300 ms)
Izolacijske lastnosti: Standardi / Predpisi: Izolacijske lastnosti: Standardi / Predpisi
Izolacija: Varna ločitev, ojačana izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 11. december 2025
Nazivna vhodna napetost UN: 230 V AC; 220 V DC
Tipični vhodni tok pri UN: 4,5 mA
Indikator delovne napetosti: rumena LED
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 10 A (znižanje nazivne moči); 6 A (vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Standardi / Predpisi: Standardi / Predpisi
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 250 V AC
Nazivna impulzna napetost: 6 kV
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT III (rele)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kV AC (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 7 ms
Tipičen čas ponovitve: 10 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgNi
Minimalna preklopna napetost: 12 V AC/DC (10 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja izklopna moč (uporna obremenitev): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
Preklopna zmogljivost: 2 A (24 V (DC13)); 0,2 A (110 V (DC13)); 0,2 A (250 V (DC13)); 6 A (24 V (AC15)); 6 A (120 V (AC15)); 6 A (250 V (AC15))
Nazivna napetost (priložen elektromehanski rele): 110 V DC
Največja premostitvena izklopna moč (ohmska obremenitev): 144 W (pri 24 V DC; ta vrednost velja za sponke 12). Če so sponke 12 premoščene, velja normalna vrednost. 1500 VA (pri 250 V AC; ta vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
UKCA Ex (UKEX): UKCA Ex (UKEX)
CCC / Kitajska Ex: CCC / Kitajska Ex
Standard Združenega kraljestva: Standard Združenega kraljestva

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT-230UC/21HC/EX

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 179.4 V/AC

Delovna napetost (maks.): 264.5 V/AC

Čas odziva: 7 ms

Čas padanja: 10 ms

Kontakt: 1 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 2500 VA

Značilnosti: vtični

: IP20

Maks. temperatura: 60 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (Š x V x G) 14 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da
