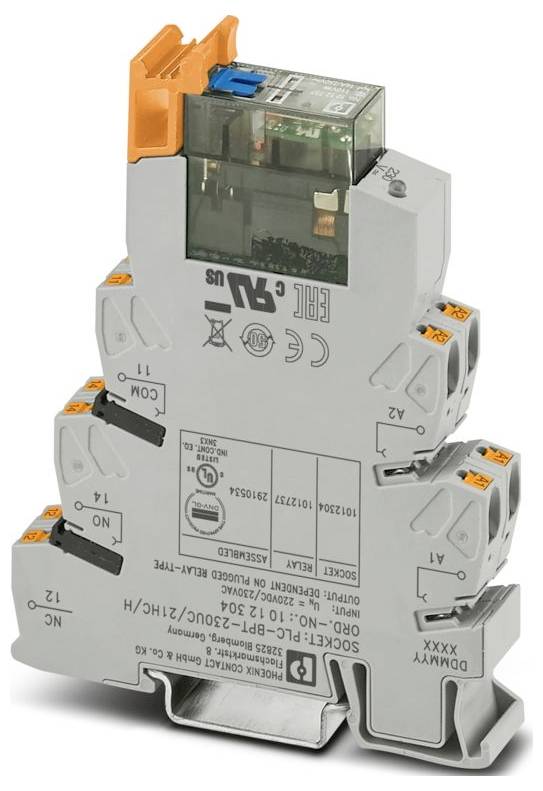

Slika je simbolična
Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 menjalo Piece 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
PLC-RPT-230UC/21HC/MS
Podatkovni list izdelka (PDF)
Skupaj (239,99 € / Kos)
239,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- Širina: 14 mm
- Višina: 80 mm
- Globina: 104 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... do 50 ℃
- Temperatura okolice (skladiščenje/transport): -20 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 0,22 W
- Način delovanja: 100 % ED
- CE: CE
- Potrdilo: TAE0000196
- Vhodna napetost: 207 V AC ... 264,5 V AC (20 °C); 209 V DC ... 264 V enosmernega toka (20 °C)
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Zaščitno vezje: Mostni usmernik | Mostni usmernik
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
- Uporaba: Ročno stikalo; visoki neprekinjeni tokovi
- Največji vklopni tok: 24 A (20 ms)
- Izolacija: Varna ločitev, ojačana izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 11. december 2025
- Nazivna vhodna napetost UN: 230 V AC; 220 V DC
- Tipični vhodni tok pri UN: 5 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 10 A
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- UL, ZDA: UL, ZDA
- UKCA: UKCA
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: °C
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 6 kV
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT II (rele)
- Stopnja zaščite (mesto namestitve): ≥ IP54 (mesto namestitve)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 5 x 10⁶ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 6 ms (220 V DC); 3 ms ... 15 ms (230 V AC)
- Tipični čas izpada napetosti: 8 ms (220 V DC)
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 12 V (10 mA)
- Minimalni preklopni tok: 10 mA (12 V)
- Največja izklopna moč (uporna obremenitev): 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC); 66 W (220 V DC); 2750 VA (250 V AC)
- Preklopna zmogljivost: 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Tipični čas ponovitve: 3 ms ... 15 ms (230 V AC)
- Nazivna napetost (priložen elektromehanski rele): 110 V DC
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT-230UC/21HC/MS
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
207 V/AC
- Delovna napetost (maks.)
264.5 V/AC
- Čas odziva
6 ms
- Čas padanja
8 ms
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2750 VA
- Značilnosti
z LED
IP20
- Maks. temperatura
50 °C
- Min. temperatura
-40 °C
- Globina
104 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(Š x V x G) 14 x 80 x 104 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 menjalo Piece 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS relejni modul 1 menjalo Piece 10 kos
Opis
PLC vmesnik, sestavljen iz relejne vtičnice in vtičnega releja z ročnim upravljanjem, integrirana LED dioda stanja, vtični priključek, 1 preklopni kontakt, mostični usmernik, vhodna napetost: 230 V AC / 220 V DC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
