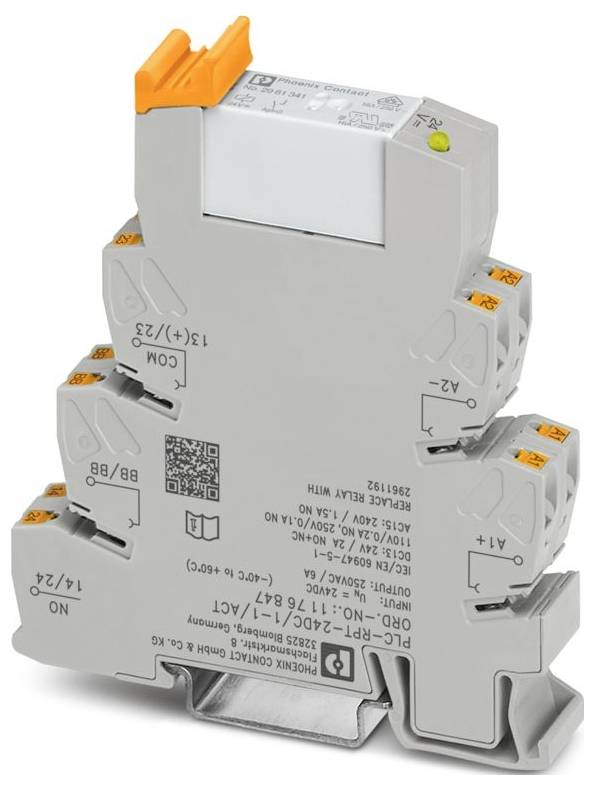

Slika je simbolična
Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zapiralo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
2 zapiralo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
PLC-RPT- 24DC/ 1- 1/ACT
Priključek
Push-In vzmetni priključek
Podatkovni list izdelka (PDF)
Skupaj (17,99 € / Kos)
17,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²; 2 x 0,5 mm² ... 1 mm² (končna tulka TWIN)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- Širina: 14 mm
- Višina: 80 mm
- Globina: 94 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 70 °C
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Največja izguba moči pri nominalnih pogojih: 0,43 W
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 20,2 V DC ... 33,6 V enosmernega toka (20 °C)
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Prostotečna dioda | Prostotečna dioda
- Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
- Uporaba: Izhodna funkcija
- Največji vklopni tok: 25 A (20 ms)
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 12.09.2025
- Nazivna vhodna napetost UN: 24 V DC
- Tipični vhodni tok pri UN: 18 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 2 normalno zaprta kontakta
- Največji neprekinjeni tok: 6 A
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Standardi / Predpisi: Standardi / Predpisi
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 4 kV (varna izolacija, ojačana izolacija in 6 kV med vhodnim vezjem in izhodnimi kontaktnimi tokovnimi potmi)
- Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
- Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
- Stopnja zaščite (vtičnica releja): IP20
- Zaščitni razred (rele): RT III
- Stopnja zaščite (mesto namestitve): ≤ IP54
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 3 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min.)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 8 ms
- Tipičen čas ponovitve: 10 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 5 V (10 mA)
- Minimalni preklopni tok: 10 mA (5 V)
- Največja izklopna moč (uporna obremenitev): 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC); 60 W (220 V DC); 1500 VA (250 V AC)
- Minimalna preklopna moč: 50 mW
- Preklopna zmogljivost: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)); 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Preskusna napetost (odprt kontakt): 1 kVrms (50 Hz, 1 min.)
- Nazivna napetost (priložen elektromehanski rele): 24 V DC
- Izguba vhodne moči pri UN: 0,43 W
- Preskusna napetost (normalno odprt/normalno odprt): 2,5 kVrms (50 Hz, 1 min.)
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT- 24DC/ 1- 1/ACT
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
20.2 V/DC
- Delovna napetost (maks.)
33.6 V/DC
- Čas odziva
8 ms
- Čas padanja
10 ms
- Kontakt
2 zapiralo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
1500 VA
- Značilnosti
z diodo za zaščito polaritete
IP20
- Maks. temperatura
70 °C
- Min. temperatura
-40 °C
- Globina
94 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(Š x V x G) 14 x 80 x 94 mm
- Vsebina
1 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zapiralo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT relejni modul 2 zapiralo 1 kos
Opis
PLC vmesnik za izhodne funkcije, sestavljen iz osnovnega priključka PLC-BPT.../ACT z vtičnim priključkom in vtičnega miniaturnega releja z močnostnim kontaktom, za montažo na DIN-letev NS 35/7,5, 2 normalno odprta kontakta (1-1), vhodna napetost 24 V DC
