Name: Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos
Brand: Phoenix Contact
SKU: 2141004
Availability: BackOrder

Siva, pravokotna električna komponenta z več priključki in oznakami. Izstopata rdeč vzvod in oranžni priključki.

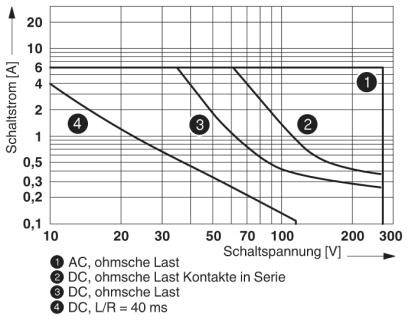

Diagram prikazuje diagram preklopne zmogljivosti za različne vrste tokov: 1) AC, 2) DC, 3) DC v seriji, 4) DC z L/R=40ms. Osi: Preklopna napetost [V], Preklopni tok [A].

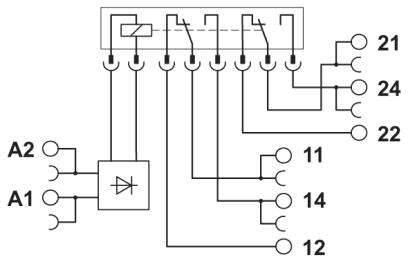

Električna shema: Povezava A1, A2 s kontakti 11, 12, 14 in 21, 22, 24 z integriranim usmerjevalnikom in krmilno tuljavo.

'Diagram prikazuje U/UN glede na TU[°C]. Navpična os: U/UN od 0,8 do 1,4. Vodoravna os: TU od 20 do 65°C. Ravna črta od 1,4 pri 25°C do 1,0 pri 60°C, nato vodoravno do 65°C.'

1/4

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava pon.,2.11.

4 Set (i) - zaloga Nemčija

Podobni izdelki

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (214,99 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Na voljo samo 4 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,43 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 5 V AC / DC (pri 10 mA)
Najmanjši stikalni tok: 10 mA (pri 5 V)
Največji vhodni tok: 15 A (300 ms)
Največja zmogljivost loma (ohmična obremenitev):
140 W (pri 24 V DC)
85 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 250 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna napetost izolacije: 250 V AC
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev, ojačana izolacija
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 24DC/21-21/EX

Priključek: Push-In sponka

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Maks. preklopna moč: 1500 VA

Mehanska življenjska doba: 3x 10⁷operacije

Moč tuljave: 0.43 W

Značilnosti: z LED
z inverzno diodo
z diodo za zaščito polaritete

: RT III

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 10 kos

Globina: 94 mm

UKCA: da

Različice(Vse cene so z DDV)

Preklopna napetost (maks.)

Preklopni tok maks.

Nazivna napetost

Kontakt

Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Št. izdelka:2141004

Dostava pon.,2.11.

4 Set (i) - zaloga NemčijaConrad Electronic

Priporočeni izdelki

250 V DC/AC

6 A

24 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

214,99 €^*

Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 10 A 1 menjalo Piece 1 kos

Št. izdelka:2141020

Dostava sre.,21.10.

3 kos - zaloga NemčijaConrad Electronic

250 V DC/AC

10 A

24 V DC/AC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

26,99 €^*

Phoenix Contact PLC-RPT- 48DC/21AU relejni modul Nazivna napetost: 48 V/DC Preklopni tok maks.: 50 mA 1 menjalo Piece 1 kos

Št. izdelka:2141021

Dostava pon.,2.11.

152 kos - zaloga NemčijaConrad Electronic

30 V/AC

50 mA

48 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

24,99 €^*

Phoenix Contact PLC-RPT-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Št. izdelka:2141037

Dostava pon.,2.11.

7 Set (i) - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

120 V/AC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

255,00 €^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo Piece 10 kos

Št. izdelka:2141049

Dostava sre.,4.11.

Conrad Electronic

250 V DC/AC

6 A

24 V/DC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

214,99 €^*

Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo Piece 10 kos

Št. izdelka:2140991

Dostava sre.,21.10.

8 Set (i) - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

120 V/AC

2 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

224,99 €^*

Phoenix Contact PLC-RSC-12DC/21/EX relejni modul Nazivna napetost: 12 V/DC Preklopni tok maks.: 6 A 1 menjalo Piece 10 kos

Št. izdelka:2140977

Dostava pon.,2.11.

178 Set (i) - zaloga NemčijaConrad Electronic

250 V DC/AC

6 A

12 V/DC

1 menjalo

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Opis

PLC-INTERFACE, sestavljen iz 14 mm pritrdilnega osnovnega blokovnega priključka z vtičnim priključkom in vtičnega releja z napajalnim kontaktom, 2 preklopna kontakta, vhodna napetost 24 V DC. Odobreno v skladu z ATEX / IECEx (cona 2) in razredom ex cone I, Div. drugi

Besedilo je strojno prevedeno.
