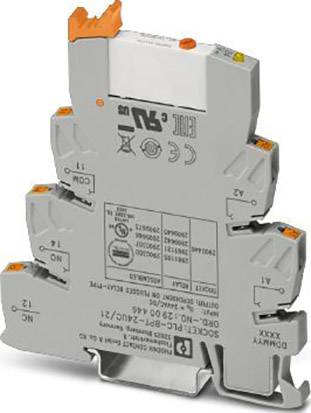

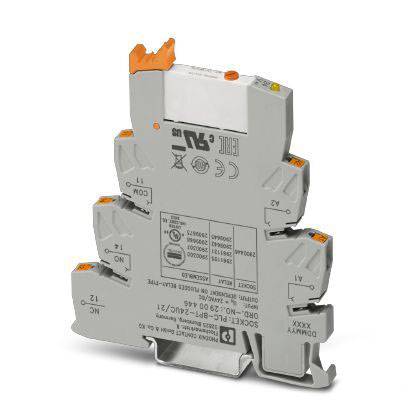

Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 6 A 1 menjalo Piece
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Nazivna napetost
24 V DC/AC
Preklopna napetost (maks.)
250 V DC/AC
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
30,99 €
3
4% = 1,35 €
29,64 €
5
6% = 1,89 €
29,10 €
10
7% = 2,24 €
28,75 €
25
9% = 2,65 €
28,34 €
50
10% = 3,10 €
27,89 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (30,99 € / Kos)
30,99 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Tehnične specifikacije
- Izguba moči pri nominalnem stanju: 0,26 W
- Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
- Najmanjša stikalna napetost: 5 V (pri 100 mA)
- Najmanjši vklopni tok: 10 mA (pri 12 V)
- Največji vhodni tok: 10 A (4 s)

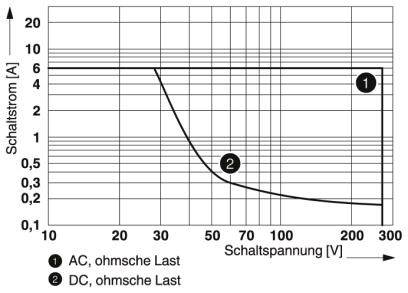

- Največja zmogljivost loma (ohmična obremenitev):
- 140 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,1 A (pri 220 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 230 V, AC15)
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
- Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
- Presek prevodnika AWG: 26 ... 14
- Prenapetostna kategorija: III
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT- 24UC/21/MS
- Priključek
Push-In sponka
- Čas odziva
6 ms
- Čas padanja
15 ms
- Kontakt
1 menjalo
- Material kontakta
AgSnO
- Nazivna napetost
24 V DC/AC
- Preklopna napetost (maks.)
250 V DC/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
1x 107operacije
- Moč tuljave
0.26 W
- Značilnosti
z LED
vrsta relejske zaščite RT II
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Dolžina
94 mm
- Širina
6.2 mm
- Višina
80 mm
- Mere
(D x Š x V) 94 x 6.2 x 80 mm
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 6 A 1 menjalo Piece
Tehnični podatki 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 6 A 1 menjalo Piece
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 6 A 1 menjalo Piece
Opis
RT-III zaprti releji. Varno ločevanje po DIN EN 50178 med tuljavo in stikom.
