Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 10 A 1 menjalo 1 kos

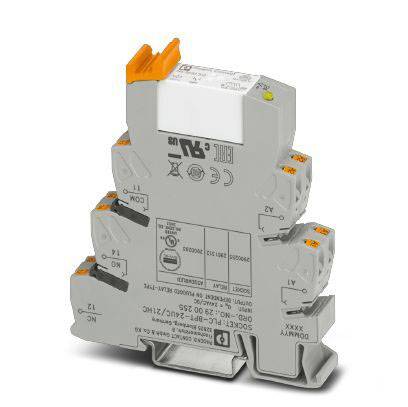

Električno releji modul v sivi barvi z oranžnimi vzvodi, prikazuje informacije o proizvajalcu in priključne točke na sprednji strani.

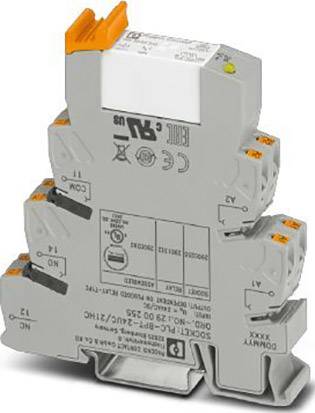

Siv elektrotehniški porazdelilni omarica z več priključnimi sponkami in oranžno ročico, namenjen uporabi v električnih vezjih.

Relejev načrt s priključkoma A1, A2 in stikali na 11, 14, 12. Dioda med A1 in A2. Grafični prikaz vezja.

Shematski načrt releja s priključkoma tuljave A1 in A2, diodo ter kontakti 11, 12, 14.

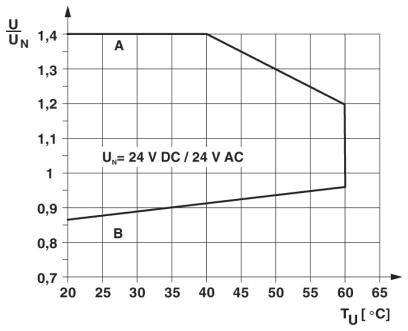

Diagram prikazuje razmerje napetosti U/UN glede na temperaturo TU v stopinjah Celzija. Potek od 25°C pri 0,9 do 65°C pri 1,2. UN = 24 V DC / 24 V AC.

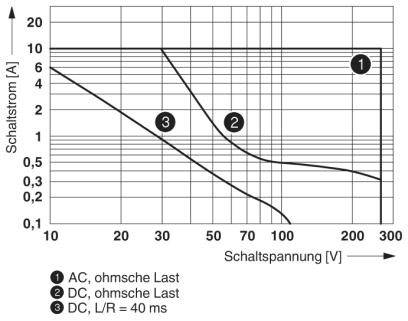

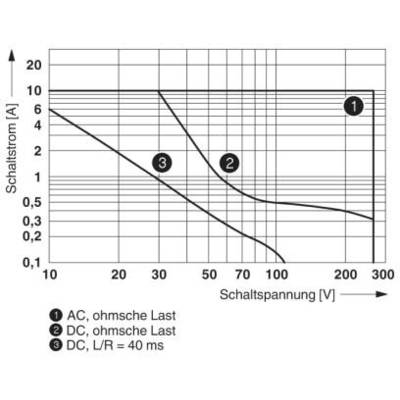

Diagram prikazuje preklopno napetost (0-300 V) in preklopni tok (0-6 A) za različne obremenitve: AC omsko (1), DC omsko (2), DC L/R=40 ms (3).

1/6

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Nazivna napetost

24 V DC/AC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

10 A

Podatkovni list izdelka (PDF)

Hitra dostava pon, 14.9.

6 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (26,99 € / Kos)

26,99 €

z DDV

Na voljo samo 6 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,42 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 12 V DC (pri 10 mA)
Najmanjši vklopni tok: 10 mA (pri 12 V)
Najvišji vhodni tok: 30 A (300 ms)
Največja zmogljivost loma (ohmična obremenitev):
240 W (pri 24 V DC)
58 W (pri 48 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
2500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
6 A (pri 24 V, AC15)
6 A (pri 120 V, AC15)
6 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev, ojačana izolacija
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 24UC/21HC

Priključek: Push-In sponka

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 1 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V DC/AC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 10 A

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: z LED
z mostnim usmernikom

: vrsta relejske zaščite RT II

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 1 kos

Globina: 94 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141020 Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 10 A 1 menjalo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141020 Phoenix Contact PLC-RPT- 24UC/21HC relejni modul Nazivna napetost: 24 V DC/AC Preklopni tok maks.: 10 A 1 menjalo 1 kos

Opis

Učinkovita povezava s sistemskim kabliranjem z V8 adapterjem. Vse običajne vhodne napetosti od 12 V DC do 230 V AC. Dolga električna doba zaradi relejev 16 A.

Besedilo je strojno prevedeno.
