Slika je simbolična
!['Diagram prikazuje stikalni tok [A] glede na stikalno napetost [V]; krivulje za AC ohmsko breme, DC ohmsko breme in DC L/R=40 ms.'](https://asset.conrad.com/media10/isa/160267/c1/-/sl/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
![Diagram: Življenjska doba stikal. Osi: Število preklopov (vertikalna), Preklopni tok [A] (horizontalna). Dve krivulji za 250 V AC, ohmska obremenitev. Krivulja 1: DC-tuljave; Krivulja 2: AC-tuljave.](https://asset.conrad.com/media10/isa/160267/c1/-/sl/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Slika je simbolična

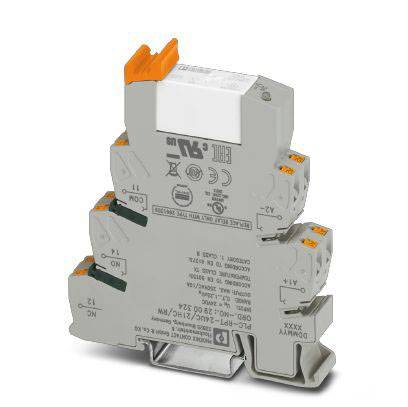

Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 10 A 1 menjalo 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
250 V DC/AC
Preklopni tok maks.
10 A
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Podobni izdelki
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
79,99 €
3
3% = 2,22 €
77,77 €
5
4% = 3,10 €
76,89 €
10
5% = 3,70 €
76,29 €
25
5% = 4,36 €
75,63 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (79,99 € / Kos)
79,99 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Tehnične specifikacije
- Izguba moči pri nominalnem stanju: 0,48 W
- Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP.)
- Najmanjša stikalna napetost: 12 V (pri 10 mA)
- Najmanjši vklopni tok: 10 mA (pri 12 V)
- Najvišji vhodni tok: 30 A (300 ms)

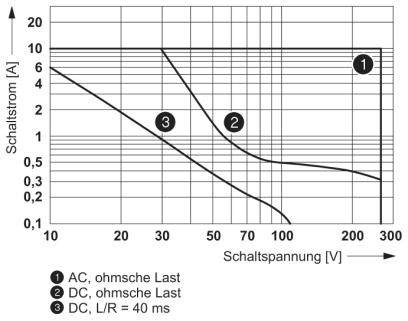

- Največja zmogljivost loma (ohmična obremenitev):
- 240 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
- Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
- Presek prevodnika AWG: 26 ... 14
- Nazivna napetost izolacije: 250 V AC
- Nazivna impulzna napetost: 6 kV
- Izolacija: osnovna izolacija
- Prenapetostna kategorija: III
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT- 24UC/21HC/RW
- Priključek
Push-In sponka
- Čas odziva
5 ms
- Čas padanja
11 ms
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Nazivna napetost
24 V/DC
- Preklopna napetost (maks.)
250 V DC/AC
- Preklopni tok maks.
10 A

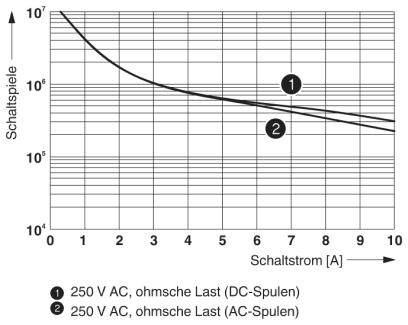

- Mehanska življenjska doba
3x 107operacije
- Značilnosti
z LED
RT III
- Maks. temperatura
+70 °C
- Min. temperatura
-40 °C
- Dolžina
94 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(D x Š x V) 94 x 14 x 80 mm
- Vsebina
1 kos
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 10 A 1 menjalo 1 kos
Tehnični podatki 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 10 A 1 menjalo 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 10 A 1 menjalo 1 kos
Opis
Certificirano po EN 50155. Vibracijska in udarna odpornost po EN 50155. Varno ločevanje po DIN EN 50178 med tuljavo in stikom.
