Phoenix Contact PLC-RPT- 24UC/2X21/FG relejni modul 24 V/DC 2 menjalo 1 kos

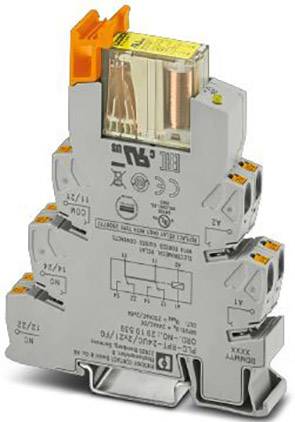

Siva relejna naprava z več priključki in oranžno ročico, ki se uporablja za električne povezave v krmilnih sistemih.

Slika je simbolična

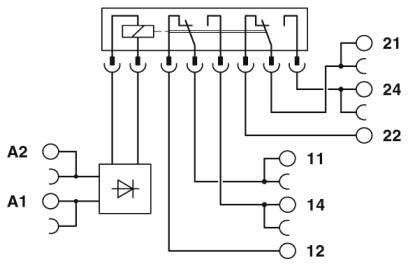

Shematski načrt prikazuje povezave med stikali in priključki, vključno z dvema glavnima priključkoma A1, A2 in več točkami (11, 12, 14, 21, 22, 24).

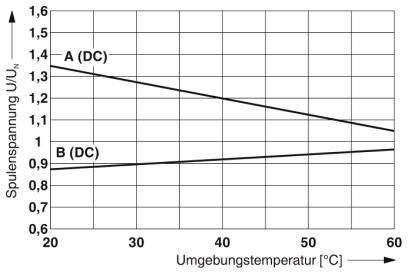

Diagram prikazuje napetost tuljave (U/UN) glede na temperaturo okolja (°C) za A (DC) in B (DC). Napetost pade z 1,3 na 0,9.

1/3

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RPT- 24UC/2X21/FG

Podatkovni list izdelka (PDF)

Hitra dostava pon, 5.10.

3 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (57,99 € / Kos)

57,99 €

z DDV

Samo 5,50 €

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura okolice (skladiščenje / transport): -20 ° C - +85 ° C
Nazivna vhodna napetost: 24 V / DC
Tipični vhodni tok: 30 mA
Napetost tuljave: 24 V / DC
Zaščitni tokokrog: mostni usmernik
Prikaz delovne napetosti: LED rumen
Vrsta stikala: en kontakt
Najmanjši stikalni tok: 10 mA (5 V)
Največji vhodni tok: 6 A
Mejni neprekinjeni tok: 6 A
Največja moč prekinitve (uporovna obremenitev): 144 W (24 V / DC), 288 W (48 V / DC), 88 W (110 V / DC), 110 W (220 V / DC), 1500 VA (250 V / AC) )
Najmanjša stikalna moč: 150 mW
Preklopna zmogljivost: 3 A (24 V, DC13), 3 A (230 V, AC15)
Dolžina traku: 8 mm
Presek prevodnika: 0,14 mm² - 2,5 mm²
Presek prevodnika AWG: 26 - 14

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 24UC/2X21/FG

Priključek: Push-In sponka

Barva: siva

Čas odziva: 15 ms

Čas padanja: 15 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Mehanska življenjska doba: 10000000

: IP20
IP54

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Globina: 104 mm

Širina: 14 mm

Višina: 80 mm

Mere: (Š x V x G) 14 x 80 x 104 mm

Vsebina: 1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225809 Phoenix Contact PLC-RPT- 24UC/2X21/FG relejni modul 24 V/DC 2 menjalo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225809 Phoenix Contact PLC-RPT- 24UC/2X21/FG relejni modul 24 V/DC 2 menjalo 1 kos

Opis

PLC-INTERFACE, sestavljen iz relejske osnove in vtičnega varnostnega releja s pozitivno gnanimi kontakti po DIN EN 50205, potisni priključek, 2 preklopna kontakta, pozitivno gnana, vhodna napetost: 24 V AC / DC

Besedilo je strojno prevedeno.
