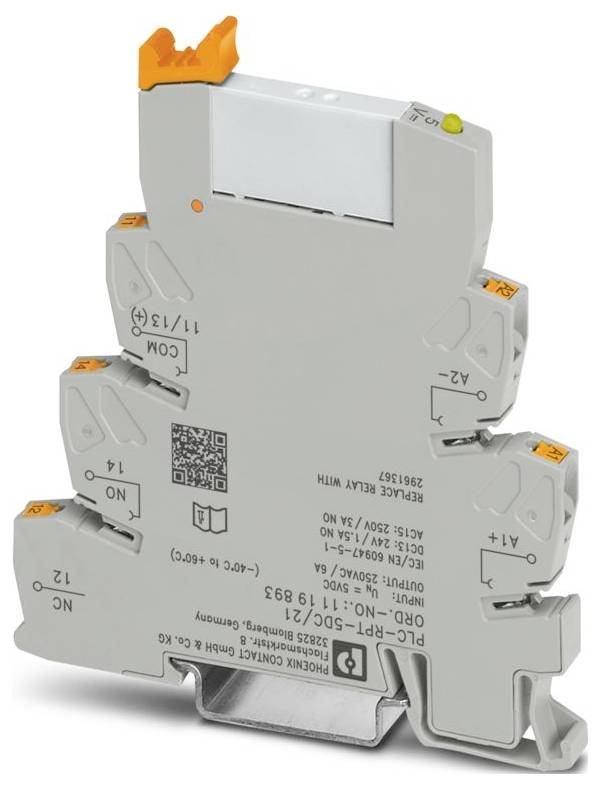

Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 menjalo Piece 10 kos

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RPT- 5DC/21

Podatkovni list izdelka (PDF)

Dostava pon, 19.10.

130 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (16,00 € / Kos)

159,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
širina 6,2 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 3
Dolžina odstranjevanja izolacije: 10 mm
Položaj namestitve: poljuben
Navodila za uporabo: Zaščita pred dotikom mora biti nameščena (v primeru napetosti> 25 V AC/60 V DC) mora zagotoviti monter sistema. Gre za vgradni aparat brez zaščite pred neposrednim stikom.
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 0,22 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodno napetostno območje: 4,2 V DC ... 7 V enosmernega toka (20 °C)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo | Protitekajoča dioda
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC (Za napetosti, večje od 250 V (L1, L2, L3) med istimi priključki sosednjih modulov, je treba namestiti ločilno ploščo PLC-ATP). Premostitev potenciala se nato doseže z FBST 8-PLC ... ali ... FBST 500 ...)
Uporaba: Univerzalna
Kratkostični tok: 200 A (pogojni kratkostični tok)
Največji vklopni tok: 10 A (4 s)
Izolacija: Varna ločitev, ojačana izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 11. december 2025
Nazivna vhodna napetost UN: 5 V DC
Tipični vhodni tok pri UN: 38 mA
Indikator delovne napetosti: rumena LED
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 6 A
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Vrsta stika: Kontakt za uspešnost
UKCA: UKCA
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 250 V AC
Nazivna impulzna napetost: 6 kV
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT III (rele)
Stopnja zaščite (mesto namestitve): IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: 2 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 5 ms
Tipičen čas ponovitve: 8 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgSnO
Minimalna preklopna napetost: 5 V (100 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja preklopna moč (uporna obremenitev): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
Nazivna napetost (priložen elektromehanski rele): 5 V DC
Izhodna varovalka: 4 A gL/gG NEOZED

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 5DC/21

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 4.2 V/DC

Delovna napetost (maks.): 7 V/DC

Čas odziva: 5 ms

Čas padanja: 8 ms

Kontakt: 1 menjalo

Material kontakta: AgSnO

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 1500 VA

Značilnosti: vtični

: IP20

Maks. temperatura: 60 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 6.2 mm

Višina: 80 mm

Mere: (Š x V x G) 6.2 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564485 Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 menjalo Piece 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564485 Phoenix Contact PLC-RPT- 5DC/21 relejni modul 1 menjalo Piece 10 kos

Opis

PLC vmesnik, sestavljen iz osnovnega terminala PLC-BPT.../21 z vtičnim priključkom in vtičnega miniaturnega releja z močnostnim kontaktom, za montažo na DIN-letev NS 35/7,5, 1 preklopni kontakt, vhodna napetost 5 V DC
