Phoenix Contact PLC-RPT- 60DC/21-21 relejni modul Nazivna napetost: 60 V/DC Preklopni tok maks.: 6 A 2 menjalo 1 kos

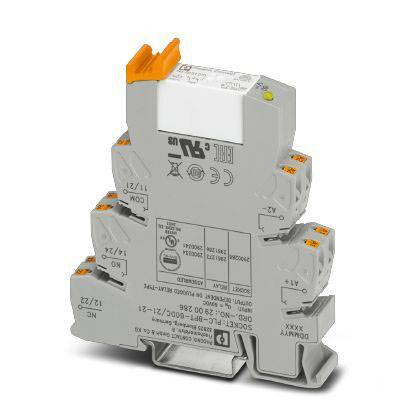

Sivo, modularno vrstno sponsko komponento z oranžnimi vzvodi in varnostnimi oznakami, namenjeno montaži v elektro omarice.

Slika je simbolična

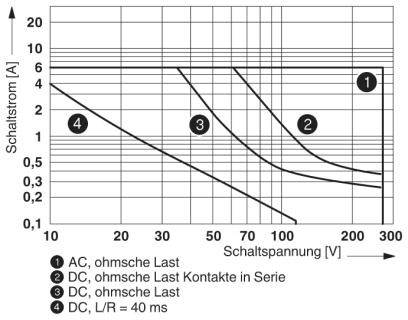

Diagram prikazuje linije tokokroga za tok [A] v odvisnosti od napetosti [V]. Označene so linije za izmenični tok (AC), enosmerni tok v seriji (DC), enosmerni tok in enosmerni tok z L/R = 40 ms.

Električna shema rele naprave s številčenimi priključnimi točkami. Prikazuje notranje povezave med tuljavo in kontakti.

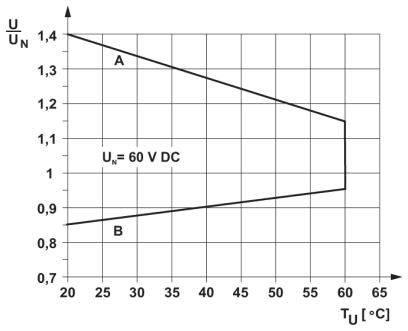

Diagram prikazuje odvisnost U/UN od TU (°C) pri 60 V DC. Dve liniji: A in B, potekata od 25°C do 60°C, vrednosti nihajo med 0,8 in 1,4.

1/4

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

60 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

3 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (29,99 € / Kos)

29,99 €

z DDV

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,6 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 5 V AC / DC (pri 10 mA)
Najmanjši stikalni tok: 10 mA (pri 5 V)
Največji vhodni tok: 15 A (300 ms)
Največja zmogljivost loma (ohmična obremenitev):
140 W (pri 24 V DC)
85 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
0,2 A (pri 250 V, DC13)
3 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna impulzna napetost: 6 kV
Izolacija: varno ločevanje vhoda / izhoda
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RPT- 60DC/21-21

Priključek: Push-In sponka

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 60 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: z LED

: RT III

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 1 kos

UKCA: da
