Slika je simbolična
1/5
Slika je simbolična

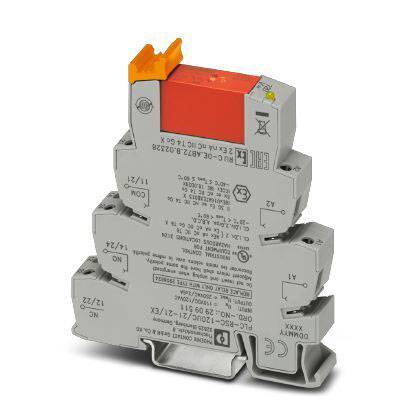

Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo 10 ko
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
2 menjalo
Nazivna napetost
120 V/AC
Preklopna napetost (maks.)
250 V DC/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
8 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
224,99 €
3
2% = 5,49 €
219,50 €
5
3% = 7,67 €
217,32 €
10
4% = 9,13 €
215,86 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (22,50 € / Kos)
224,99 €
z DDV
Na voljo samo 8 Set (i) - zaloga Nemčija
Tehnične specifikacije
- Izguba moči pri nominalnem stanju: 0,54 W
- Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
- Najmanjša stikalna napetost: 5 V AC / DC (pri 10 mA)
- Najmanjši stikalni tok: 10 mA (pri 5 V)
- Največji vhodni tok: 15 A (300 ms)

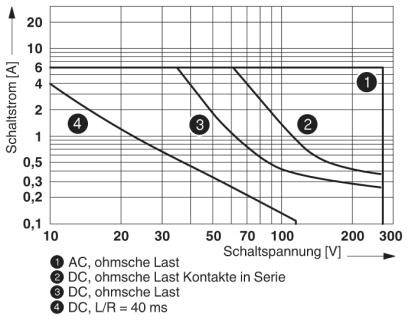

- Največja zmogljivost loma (ohmična obremenitev):
- 140 W (pri 24 V DC)
- 85 W (pri 48 V DC)
- 60 W (pri 60 V DC)
- 44 W (pri 110 V DC)
- 60 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 250 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 250 V, AC15)
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
- Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
- Presek prevodnika AWG: 26 ... 14
- Nazivna napetost izolacije: 250 V AC
- Nazivna impulzna napetost: 6 kV
- Izolacija: varna ločitev, ojačana izolacija
- Prenapetostna kategorija: III
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RSC-120UC/21-21/EX
- Priključek
vijačni
- Čas odziva
7 ms
- Čas padanja
10 ms
- Kontakt
2 menjalo
- Material kontakta
AgNi
- Nazivna napetost
120 V/AC
- Preklopna napetost (maks.)
250 V DC/AC
- Preklopni tok maks.
6 A
- Mehanska življenjska doba
3x 107operacije
- Značilnosti
z LED
z mostnim usmernikom
RT III
- Maks. temperatura
+60 °C
- Min. temperatura
-20 °C
- Dolžina
94 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(D x Š x V) 94 x 14 x 80 mm
- Vsebina
10 kos
- Globina
94 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo 10 ko
Tehnični podatki 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo 10 ko
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2140991 Phoenix Contact PLC-RSC-120UC/21-21/EX relejni modul Nazivna napetost: 120 V/AC Preklopni tok maks.: 6 A 2 menjalo 10 ko
Opis
PLC-INTERFACE, sestavljen iz 14 mm vgradnega osnovnega priključnega bloka z vijačnim priključkom in vtičnega releja z napajalnim kontaktom, 2 preklopna kontakta, vhodna napetost 120 V AC / 110 V DC. Odobreno v skladu z ATEX / IECEx (cona 2) in razredom ex cone I, Div. drugi
