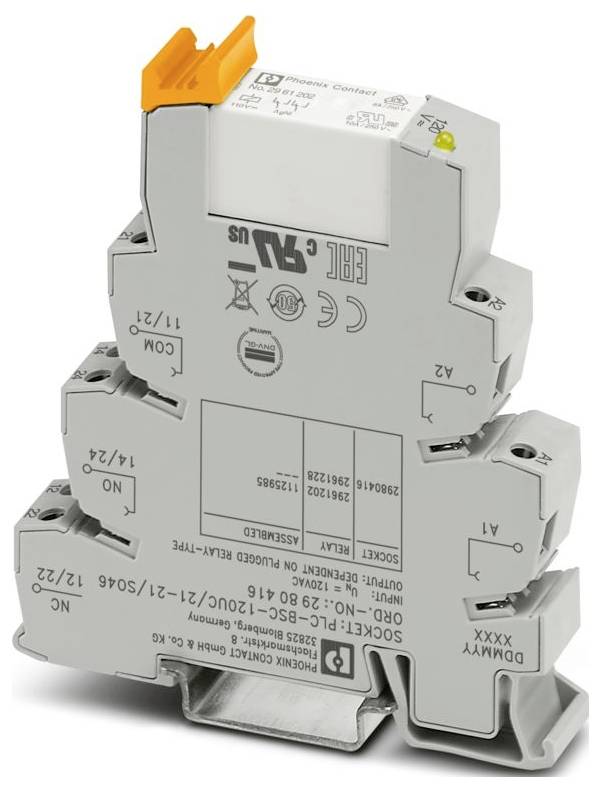

Phoenix Contact PLC-RSC-120UC/21-21/SO46 relejni modul 2 menjalo 10 kos

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

PLC-RSC-120UC/21-21/SO46

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

16 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (21,50 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Produktfamilie: PLC-INTERFACE
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,6 Nm ... 0,8 Nm
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse)
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Širina: 14 mm
Višina: 80 mm
Tiefe: 94 mm
Farbe: grau (RAL 7042)
Umgebungsbedingungen: Umgebungsbedingungen
Umgebungstemperatur (Betrieb): -40 °C ... maks. 55 ℃
Umgebungstemperatur (Lagerung/Transport): -40 °C ... do 85 ℃
Höhenlage: ≤ 2000 m
Normen/Bestimmungen: IEC 60947-5-1
Montageart: Tragschienenmontage
Überspannungskategorie: III
Verschmutzungsgrad: 3
Abisolierlänge: 8 mm
Einbaulage: beliebig
Hinweis zum Betrieb: Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren.
Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Maximale Verlustleistung bei Nennbedingung: 0,84 W
Betriebsart: 100 % ED
CE: CE
Zertifikat: TAE0000196
Eingangsspannungsbereich: 94,8 V AC ... 168 V AC (20 °C);93,5 V DC ... 168,3 V DC (20 °C)
Montagehinweis: anreihbar ohne Abstand
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
Schutzbeschaltung: Brückengleichrichter;RC-Glied
Schiffbau-Zulassung: Schiffbau-Zulassung
Schadgastest: Schadgastest
Schaltspannung maximal: 250 V AC/DC
Statusanzeige: LED (gelb)
Anwendung: Filter gegen Störeinflüsse
Einschaltstrom maximal: 15 A (300 ms)
Isolierung: Basisisolierung
Datenpflegestand: Datenpflegestand
Datum letzte Datenpflege: 12.01.2026
Eingangsnennspannung UN: 120 V AC;110 V DC
Typischer Eingangsstrom bei UN: 8,5 mA (50 Hz);9,5 mA (60 Hz)
Kontaktausführung: 2 Wechsler
Grenzdauerstrom: 6 A
UKCA: UKCA
Schiffbau-Daten: Schiffbau-Daten
Temperature: D
Humidity: A
Vibration: B/C
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Bemessungsisolationsspannung: 250 V AC
Bemessungsstoßspannung: 4 kV (Sichere Trennung, verstärkte Isolierung und 6 KV zwischen Eingangsstromkreis und Ausgangskontaktstrompfaden)
Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen: Isolationseigenschaften: Luft- und Kriechstrecken zwischen den Stromkreisen
Luft- und Kriechstrecken zwischen den Stromkreisen: Luft- und Kriechstrecken zwischen den Stromkreisen
Schutzart (Relaissockel): IP20 (Relaissockel)
Schutzart (Relais): RT III (Relais)
Schutzart (Einbauort): IP54 (Einbauort)
Schalten: Schalten
Lebensdauer mechanisch: 3x 107 Schaltspiele
Prüfspannung (Wicklung/Kontakt): 4 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
Erregerseite: Erregerseite
Schaltverhalten des Antriebs: monostabil
Antrieb (Polung): gepolt
Ansprechzeit typisch: 8 ms
Rückfallzeit typisch: 15 ms
Art des Schaltkontaktes: Einfachkontakt
Kontaktmaterial: AgNi
Schaltspannung minimal: 5 V (10 mA)
Schaltstrom minimal: 10 mA (5 V)
Abschaltleistung (ohmsche Last) maximal: 144 W (24 V DC);96 W (48 V DC);60 W (60 V DC);44 W (110 V DC);57 W (220 V DC);1500 VA (250 V AC)
Schaltleistung minimal: 0,12 W
Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 250 V, DC13);3 A (bei 24 V, AC15);3 A (bei 250 V, AC15)
Omrežna frekvenca: 50 ~ 60 Hz
Nennspannung (aufgestecktes elektromechanisches Relais): 60 V DC
Rückfallspannung typisch: 45 V AC
Hinweis zum Material: Hinweis zum Material

Vrsta izdelka: relejni modul

Vrsta: PLC-RSC-120UC/21-21/SO46

Priključek: vijačni

Odzivna napetost (min.): 94.8 V/AC

Delovna napetost (maks.): 168 V/AC

Čas odziva: 8 ms

Čas padanja: 15 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 1500 VA

Značilnosti: z LED

: IP20

Maks. temperatura: 55 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (Š x V x G) 14 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 relejni modul 2 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564571 Phoenix Contact PLC-RSC-120UC/21-21/SO46 relejni modul 2 menjalo 10 kos

Opis

PLC-INTERFACE gegen Störströme bzw. Störspannungen auf der Steuerseite. Bestehend aus Grundklemme PLC-BSC-120UC/21-21/SO46 mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt bis 2x 8 A, 2 Wechsler, Eingangsspannung 120 V AC
