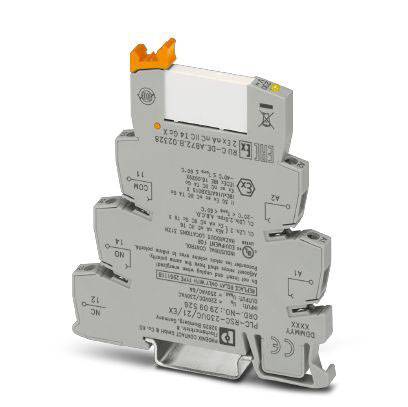

Phoenix Contact PLC-RSC-230UC/21/EX relejni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 6 A 1 menjalo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Nazivna napetost
230 V/AC
Preklopna napetost (maks.)
250 V DC/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
23 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
249,99 €
3
2% = 6,10 €
243,89 €
5
3% = 8,52 €
241,47 €
10
4% = 10,15 €
239,84 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (25,00 € / Kos)
249,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Izguba moči pri nominalnem stanju: 0,74 W
- Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
- Najmanjša stikalna napetost: 5 V (pri 100 mA)
- Najmanjši vklopni tok: 10 mA (pri 12 V)
- Največji vhodni tok: 10 A (4 s)

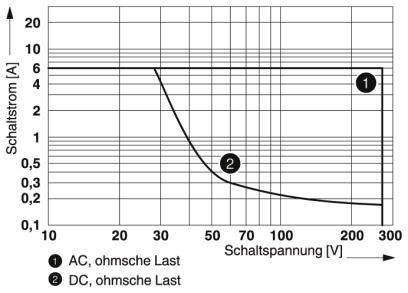

- Največja zmogljivost loma (ohmična obremenitev):
- 140 W (pri 24 V DC)
- 20 W (pri 48 V DC)
- 18 W (pri 60 V DC)
- 23 W (pri 110 V DC)
- 40 W (pri 220 V DC)
- 1500 VA (pri 250 V AC)
- Preklapljanje zmogljivosti:
- 2 A (pri 24 V, DC13)
- 0,2 A (pri 110 V, DC13)
- 0,1 A (pri 220 V, DC13)
- 3 A (pri 24 V, AC15)
- 3 A (pri 120 V, AC15)
- 3 A (pri 230 V, AC15)
- Namestitveni položaj: poljuben
- Navodila za namestitev: lahko dodate brez razmika
- Dolžina traku: 8 mm
- Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
- Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
- Presek prevodnika AWG: 26 ... 14
- Prenapetostna kategorija: III
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RSC-230UC/21/EX
- Priključek
vijačni
- Delovna napetost (maks.)
230 V/AC
- Čas odziva
7 ms
- Čas padanja
15 ms
- Kontakt
1 menjalo
- Material kontakta
AgSnO
- Nazivna napetost
230 V/AC
- Preklopna napetost (maks.)
250 V DC/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
2x 107operacije
- Moč tuljave
0.74 W
- Značilnosti
z LED
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-20 °C
- Dolžina
94 mm
- Širina
6.2 mm
- Višina
80 mm
- Mere
(D x Š x V) 94 x 6.2 x 80 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2225763 Phoenix Contact PLC-RSC-230UC/21/EX relejni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 6 A 1 menjalo 10 kos
Tehnični podatki 2225763 Phoenix Contact PLC-RSC-230UC/21/EX relejni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 6 A 1 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2225763 Phoenix Contact PLC-RSC-230UC/21/EX relejni modul Nazivna napetost: 230 V/AC Preklopni tok maks.: 6 A 1 menjalo 10 kos
Opis

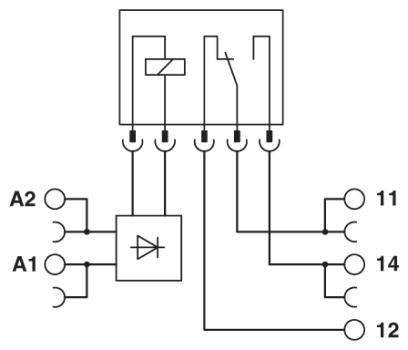

PLC-INTERFACE, sestavljen iz 6,2 mm osnovnega priključnega bloka, nameščenega na DIN, z vijačno povezavo in miniaturnim relejem s 6A napajanjem, 1 preklopnim kontaktom, vhodno napetostjo 230 V AC / 220 V DC. Odobreno v skladu z ATEX / IECEx (cona 2) in razredom ex cone I, Div. drugi
