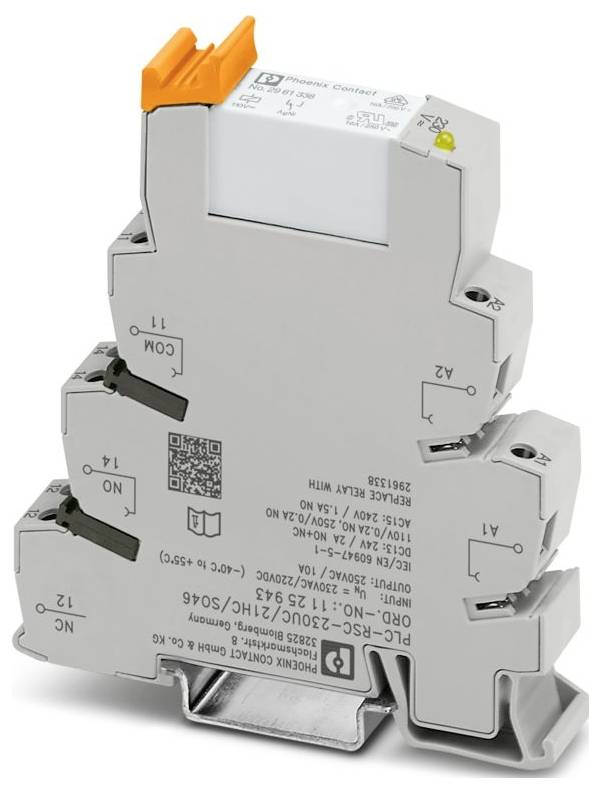

Phoenix Contact PLC-RSC-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Vrsta

PLC-RSC-230UC/21HC/SO46

Priključek

vijačni

Odzivna napetost (min.)

179.4 V/AC

Podatkovni list izdelka (PDF)

Dostava čet, 8.10.

1 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (21,50 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Na voljo samo 1 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,6 Nm ... 0,8 Nm
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1,5 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
Širina: 14 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... maks. 55 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 3
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Navodila za uporabo: Zaščita pred dotikom mora biti nameščena (v primeru napetosti> 25 V AC/60 V DC) mora zagotoviti monter sistema. Gre za vgradni aparat brez zaščite pred neposrednim stikom.
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 2,3 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodno napetostno območje: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 253 V enosmernega toka (20 °C)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: RC omrežje; mostični usmernik
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC
Indikator stanja: LED (rumena)
Uporaba: Filter proti motnjam
Največji vklopni tok: 30 A (300 ms, normalno odprt kontakt)
Izolacija: Osnovna izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 12.01.2026
Nazivna vhodna napetost UN: 230 V AC; 220 V DC
Tipični vhodni tok pri UN: 8,5 mA (50 Hz); 10 mA (60 Hz)
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 6 A; 10 A (vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
UKCA: UKCA
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 250 V AC
Nazivna impulzna napetost: 4 kV (varna izolacija, ojačana izolacija in 6 kV med vhodnim vezjem in izhodnimi kontaktnimi tokovnimi potmi)
Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT II (rele)
Stopnja zaščite (mesto namestitve): IP54 (mesto namestitve)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: približno 3 x 10⁷ preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 7 ms
Tipičen čas ponovitve: 10 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgNi
Minimalna preklopna napetost: 12 V (10 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja preklopna moč (ohmska obremenitev): 144 W (24 V DC); 240 W (24 V DC, vrednost velja za sponke 12). Če so sponke 12 premoščene, velja normalna vrednost.); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 1500 VA (250 V AC); 2500 W (250 V AC, vrednost velja za sponke 12. Če so priključki 12 premoščeni, velja normalna vrednost.)
Preklopna zmogljivost: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
Omrežna frekvenca: 50/60 Hz
Nazivna napetost (priložen elektromehanski rele): 110 V DC
Tipična napetost izpada: 60 V AC

Vrsta izdelka: relejni modul

Vrsta: PLC-RSC-230UC/21HC/SO46

Priključek: vijačni

Odzivna napetost (min.): 179.4 V/AC

Delovna napetost (maks.): 264.5 V/AC

Čas odziva: 7 ms

Čas padanja: 10 ms

Kontakt: 1 menjalo

Material kontakta: AgNi

Maks. preklopna moč: 2500 W

Značilnosti: z rc elementom

: IP20

Maks. temperatura: 55 °C

Min. temperatura: -40 °C

Globina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (Š x V x G) 14 x 80 x 94 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3564536 Phoenix Contact PLC-RSC-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3564536 Phoenix Contact PLC-RSC-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos

Opis

Vmesnik PLC pred motnimi tokovi ali motnimi napetostmi na krmilni strani. Sestavljen iz osnovnega priključnega bloka PLC-BSC-230UC/21HC/SO46 z vijačno povezavo in vtičnega miniaturnega releja z močnostnim kontaktom do 10 A, 1 preklopnim kontaktom, vhodna napetost 230 V AC
