Phoenix Contact PLC-RSC- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

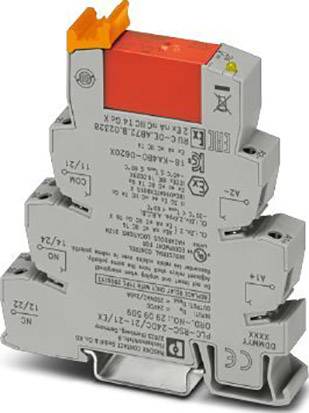

Naprava za zaščito pred preobremenitvijo z oranžnim in rdečim vložkom, različnimi priključki in varnostnimi oznakami. Oznake na površini.

Slika je simbolična

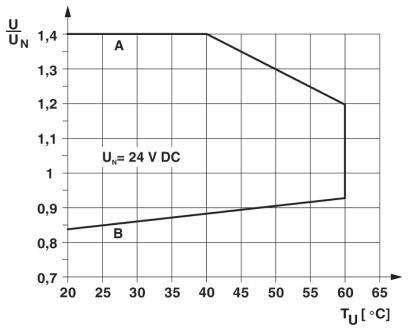

Diagram prikazuje odvisnost od napetosti U_N pri temperaturah od 25 °C do 65 °C. Območje A: konstantna napetost, območje B: padajoča napetost.

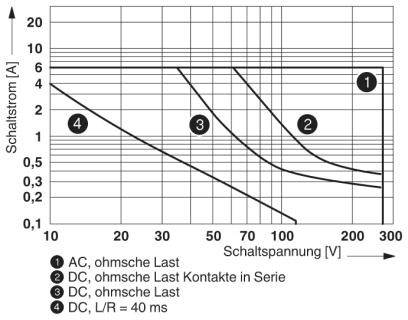

Diagram prikazuje preklopno napetost v voltih v primerjavi s prekliopnim tokom v amperih. Različne krivulje za izmenični tok, enosmerni tok in ohmske obremenitve so oštevilčene.

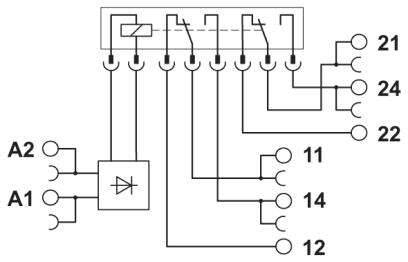

Shematski prikaz releja s priključnimi oznakami. Zgoraj so priključni kontakti, spodaj dva povezovalna kontakta z rechtekom in diodo.

1/4

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

105 Set (i) - zaloga Nemčija

Podobni izdelki

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (21,50 € / Kos)

214,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,43 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 5 V (pri 10 mA)
Najmanjši stikalni tok: 10 mA (pri 5 V)
Največji vhodni tok: 15 A (300 ms)
Največja zmogljivost loma (ohmična obremenitev):
140 W (pri 24 V DC)
85 W (pri 48 V DC)
60 W (pri 60 V DC)
44 W (pri 110 V DC)
60 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 250 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 250 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna napetost izolacije: 250 V AC
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev, ojačana izolacija
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RSC- 24DC/21-21/EX

Priključek: vijačni

Čas odziva: 8 ms

Čas padanja: 10 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Mehanska življenjska doba: 3x 10⁷operacije

Značilnosti: z LED
z inverzno diodo
z diodo za zaščito polaritete

: RT III

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dolžina: 94 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 14 x 80 mm

Vsebina: 10 kos

Globina: 94 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2141049 Phoenix Contact PLC-RSC- 24DC/21-21/EX relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 10 kos

Opis

PLC-INTERFACE, sestavljen iz 14 mm vgradnega osnovnega priključnega bloka z vijačnim priključkom in vtičnega releja z napajalnim kontaktom, 2 preklopna kontakta, vhodna napetost 24 V DC. Odobreno v skladu z ATEX / IECEx (cona 2) in razredom ex cone I, Div. drugi
