Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 1 kos

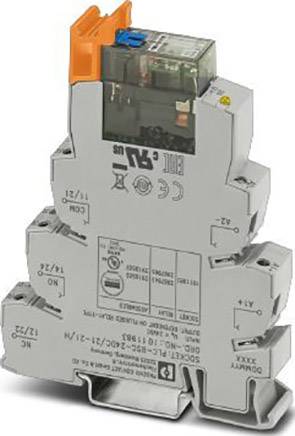

Sivo rele modul za montažo na DIN letev z oranžnimi in modrimi elementi. Primeren za industrijske krmilne aplikacije.

Slika je simbolična

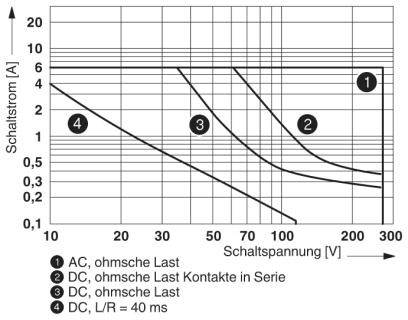

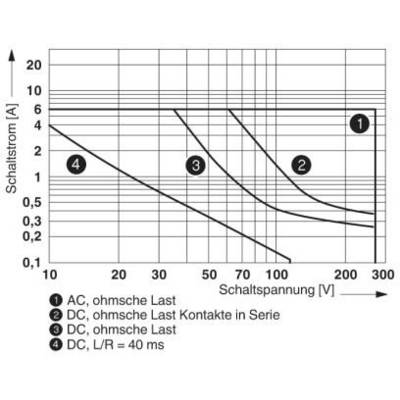

Diagram prikazuje stikalni tok (A) v primerjavi s stikalno napetostjo (V) s štirimi krivuljami: 1 AC omska obremenitev, 2 DC omska obremenitev kontaktov v seriji, 3 DC omska obremenitev, 4 DC L/R = 40 ms.

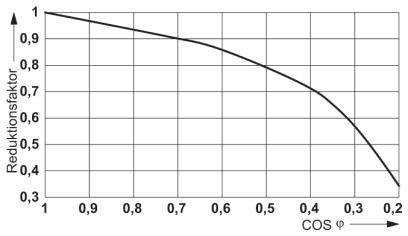

Diagram prikazuje razmerje med redukcijskim faktorjem in COS φ. Redukcijski faktor pade z 1 na 0,3, medtem ko COS φ naraste z 0 na 0,2.

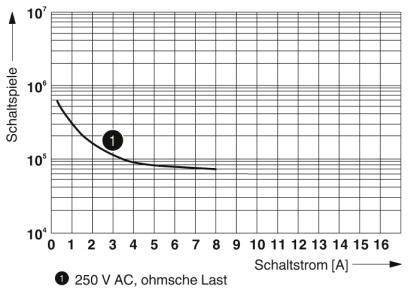

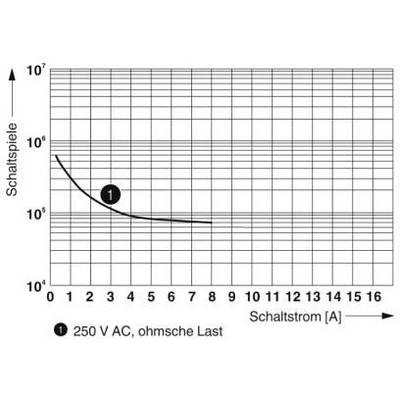

Diagram prikazuje preklopne igre v odvisnosti od tokovne obremenitve. Krivulja pada od 0 do 16 A. Točka 1 označuje '250 V AC, ohmska obremenitev'.

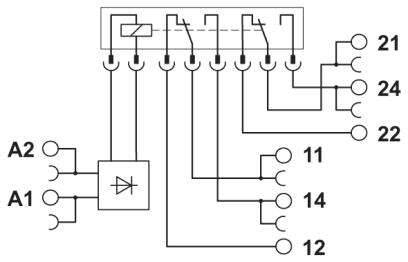

Električna shema elektronskega releja s priključki A1, A2, 11, 12, 14 ter 21, 22, 24, ki prikazuje notranjo povezavo pinov.

Diagram prikazuje napetost U/UN glede na temperaturo TU (°C). Dva območji A in B; A narašča do 50°C, nato ostaja konstantna do 60°C. UN = 24 V DC.

1/6

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

2 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava pet, 16.10.

29 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

Skupaj (24,99 € / Kos)

249,90 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 12 V (10 mA)
Najmanjši stikalni tok: 10 mA (12 V)
Najvišji vhodni tok: 12 A (20 ms)
Največja zmogljivost loma (ohmična obremenitev):
192 W (24 V DC)
62 W (48 V DC)
42 W (60 V DC)
55 W (110 V DC)
66 W (220 V DC)
2000 VA (250 V AC)
Preklapljanje zmogljivosti:
1 A (24 V, DC13)
1,5 A (230 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Nazivna impulzna napetost: 6 kV
Izolacija: varna ločitev: krmilna / kontaktna stran
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RSC- 24DC/21-21/MS

Priključek: vijačni

Čas odziva: 10 ms

Čas padanja: 10 ms

Kontakt: 2 menjalo

Material kontakta: AgNi

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Mehanska življenjska doba: 5x 10⁶operacije

Značilnosti: z LED

: vrsta relejske zaščite RT II

Maks. temperatura: +60 °C

Min. temperatura: -20 °C

Dolžina: 104 mm

Širina: 14 mm

Višina: 80 mm

Mere: (D x Š x V) 104 x 14 x 80 mm

Vsebina: 1 kos

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225804 Phoenix Contact PLC-RSC- 24DC/21-21/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 2 menjalo 1 kos

Opis

PLC-INTERFACE, sestavljen iz releja osnove in vtičnega napajalnega kontaktnega releja z ročnim upravljanjem, integrirano LED diodo in brezstopenjsko diodo, vijačno povezavo, 2 preklopna kontakta, vhodna napetost: 24 V DC
