Phoenix Contact PLC-RSC- 24DC/21/MS relejni modul Nazivna napetost: 24 V/DC Preklopni tok maks.: 6 A 1 menjalo 1 kos

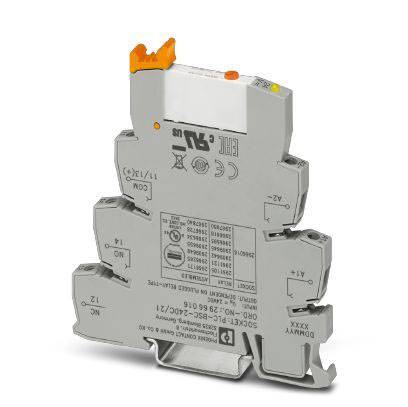

Ozek, sivo-oranžen priključni adapter za klemne letve z več stranskimi priključki.

Slika je simbolična

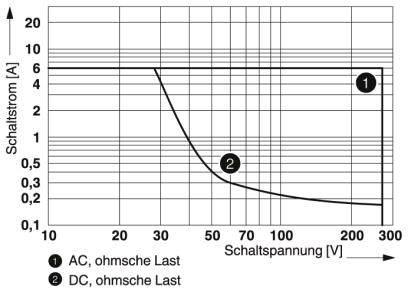

Diagram prikazuje razmerje med preklopno napetostjo [V] in preklopnim tokom [A] za AC in DC, ohmska obremenitev. Osi so linearno skalirane.

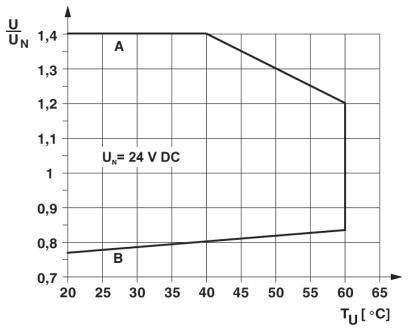

Diagram prikazuje graf moči (U/UN) glede na temperaturo (TU) v °C. Označeno pri 24V DC, območji 'A' in 'B'.

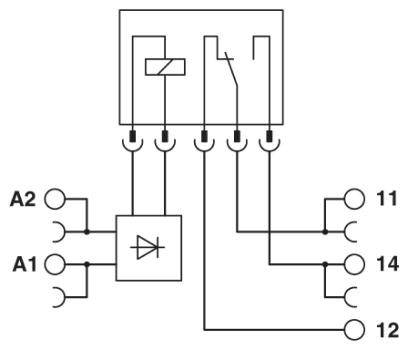

Shematski načrt releja z tuljavo, štirimi priključki (A1, A2, 11, 12, 14) in diodo, prikazuje električni tok in povezave.

1/4

Slika je simbolična

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Nazivna napetost

24 V/DC

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

6 A

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

24 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (19,99 € / Kos)

19,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izguba moči pri nominalnem stanju: 0,22 W
Največja stikalna napetost: 250 V AC / DC (za napetosti, večje od 250 V (L1, L2, L3) med istimi sponkami sosednjih modulov, je treba nastaviti ločilno ploščo PLC-ATP. Potencialno premostitev poteka z FBST 8-PLC ... ali ... FBST 500 ...)
Najmanjša stikalna napetost: 5 V (pri 100 mA)
Najmanjši vklopni tok: 10 mA (pri 12 V)
Največji vhodni tok: 10 A (4 s)
Največja zmogljivost loma (ohmična obremenitev):
140 W (pri 24 V DC)
20 W (pri 48 V DC)
18 W (pri 60 V DC)
23 W (pri 110 V DC)
40 W (pri 220 V DC)
1500 VA (pri 250 V AC)
Preklapljanje zmogljivosti:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,1 A (pri 220 V, DC13)
3 A (pri 24 V, AC15)
3 A (pri 120 V, AC15)
3 A (pri 230 V, AC15)
Namestitveni položaj: poljuben
Navodila za namestitev: lahko dodate brez razmika
Dolžina traku: 8 mm
Prerez prevodnika je tog: 0,14 mm² ... 2,5 mm²
Prerez prevodnika je prilagodljiv: 0,14 mm² ... 2,5 mm²
Presek prevodnika AWG: 26 ... 14
Prenapetostna kategorija: III

Vrsta izdelka: relejni modul

Vrsta: PLC-RSC- 24DC/21/MS

Priključek: vijačni

Čas odziva: 5 ms

Čas padanja: 8 ms

Kontakt: 1 menjalo

Material kontakta: AgSnO

Nazivna napetost: 24 V/DC

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 6 A

Mehanska življenjska doba: 1x 10⁷operacije

Značilnosti: z LED

: vrsta relejske zaščite RT II

Maks. temperatura: +60 °C

Min. temperatura: -40 °C

Dolžina: 94 mm

Širina: 6.2 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 6.2 x 80 mm

Vsebina: 1 kos

UKCA: da
